1209-001 7.5维护保养方法 (3) 拧紧机盖固定螺钉，固定线路板箱盖。机盖固定螺钉 Fig.G24 OM-1744 7-17

1209-001

7.5维护保养方法

7.5.1.6线路板箱盖的安装步骤

Procedure

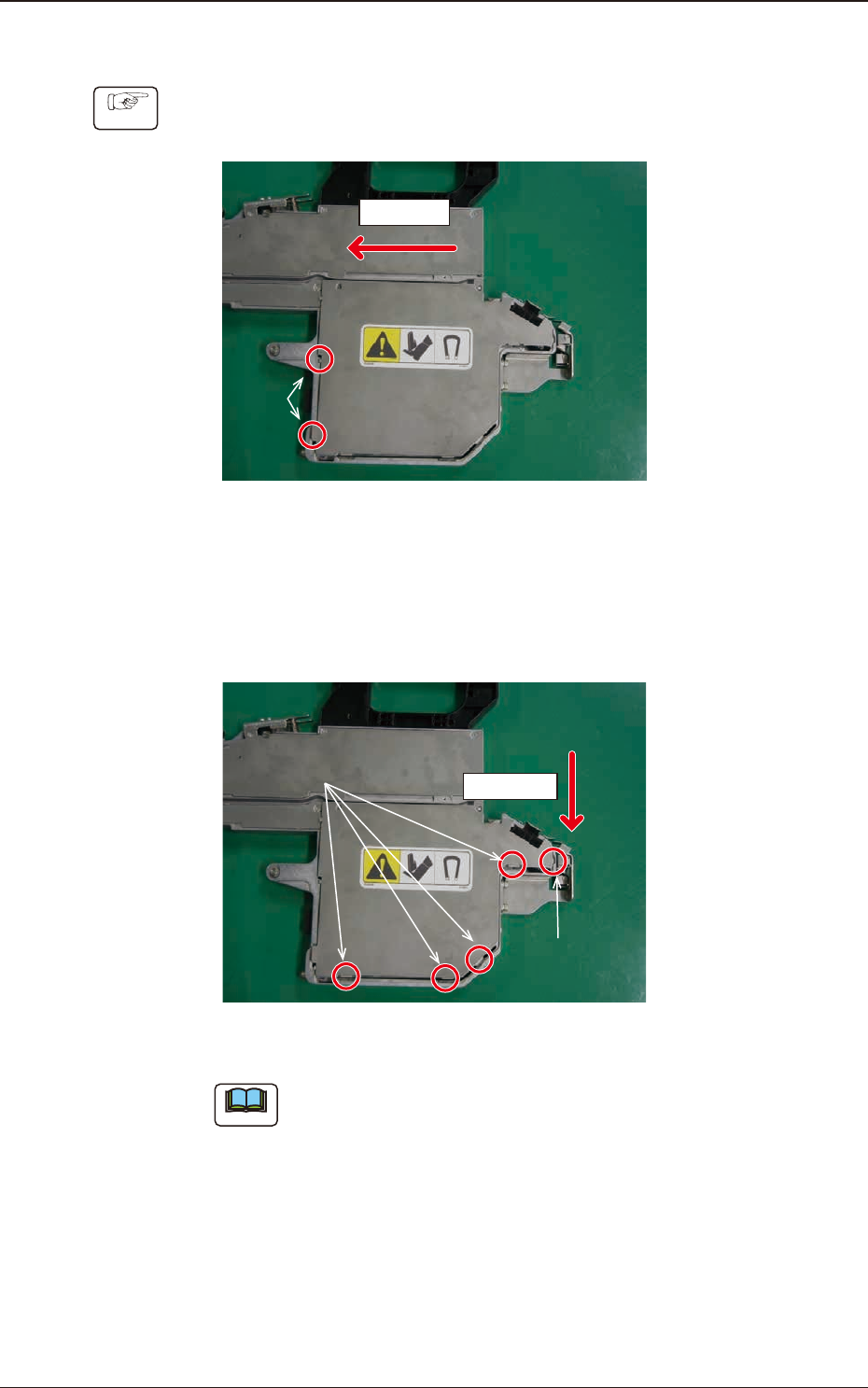

(1)抓住线路板箱盖的右侧，向箭头方向滑动插入 3 处爪。

滑动方向

步骤①

Fig.G22

(2)抓住线路板箱盖的上侧，向箭头方向滑动安装。

按照下图所示②～③的步骤，将线路板箱盖的爪部插入槽部之后，边

从上按住边滑动。

滑动方向

步骤③

步骤②

Fig.G23

Note

安装机盖时，请注意不要夹住电缆。

OM-1744

7-16

1209-001

7.5维护保养方法

(3)拧紧机盖固定螺钉，固定线路板箱盖。

机盖固定螺钉

Fig.G24

OM-1744

7-17

1209-001

7.5维护保养方法

7.5.1.7右侧面机盖的拆卸步骤

Procedure

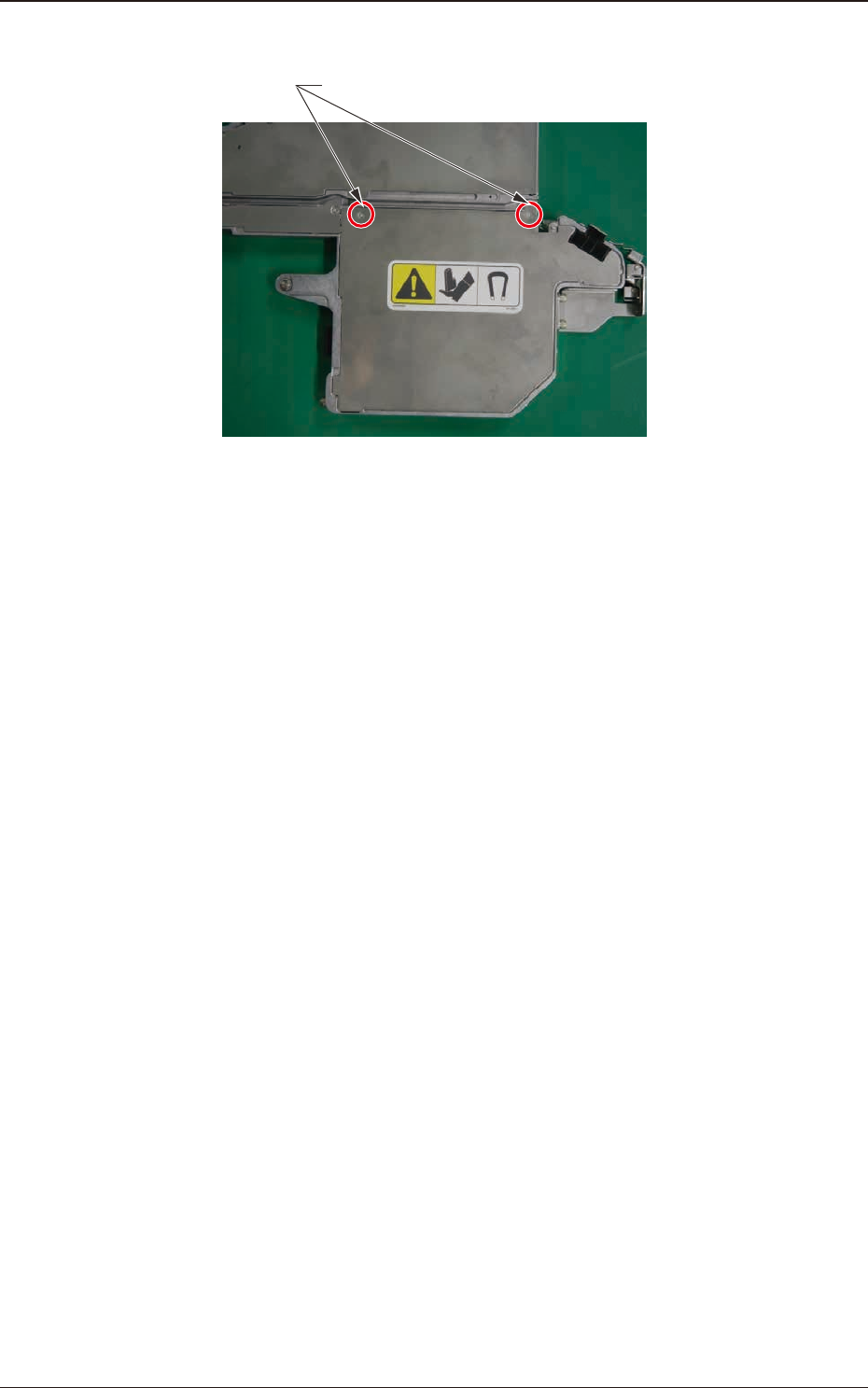

(1)拆卸固定右侧面机盖的 2 处螺钉。

右侧面机盖

机盖固定螺钉

Fig.G25

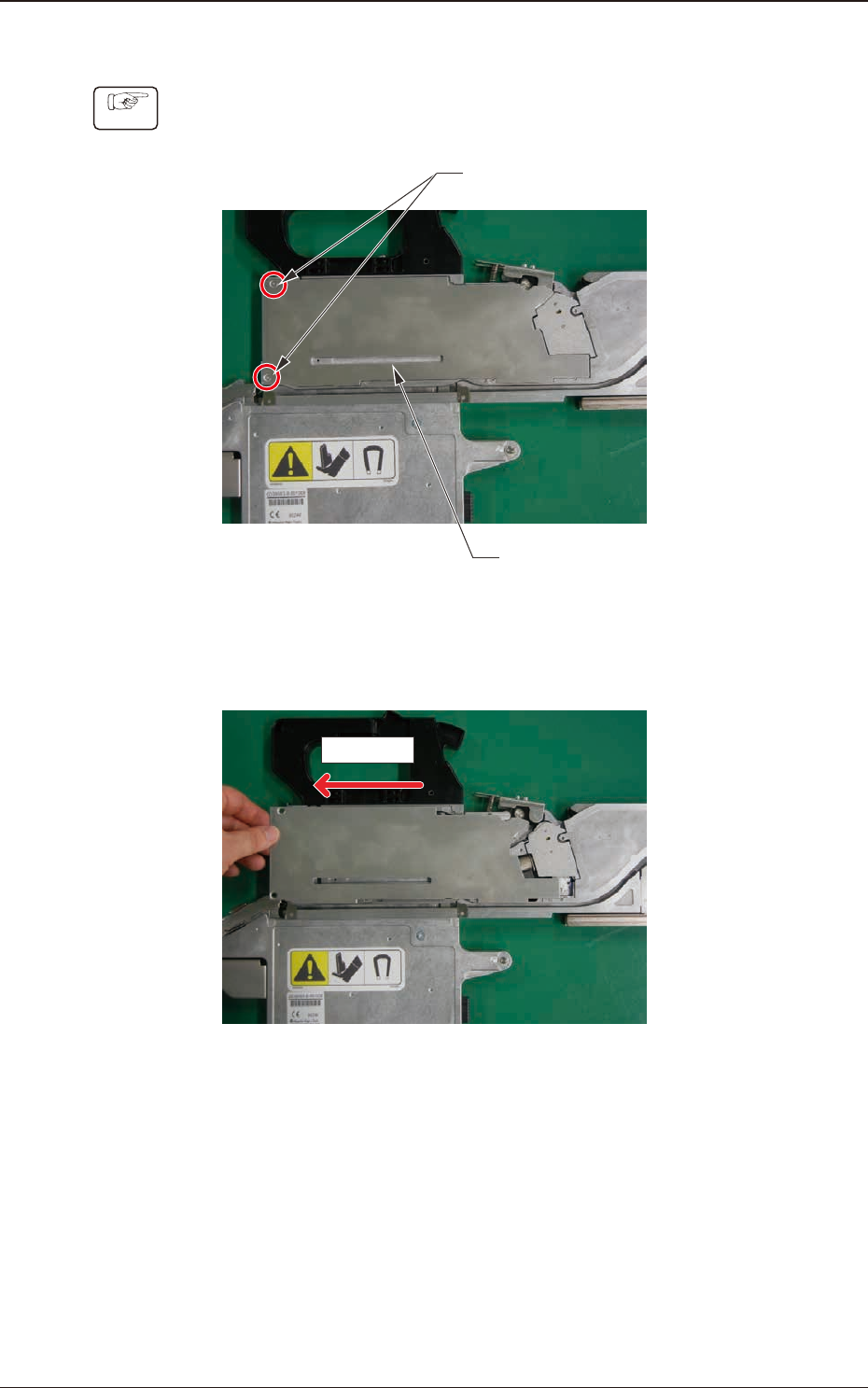

(2)抓住右侧面机盖的左侧，向箭头方向滑动拆卸。

滑动方向

Fig.G26
