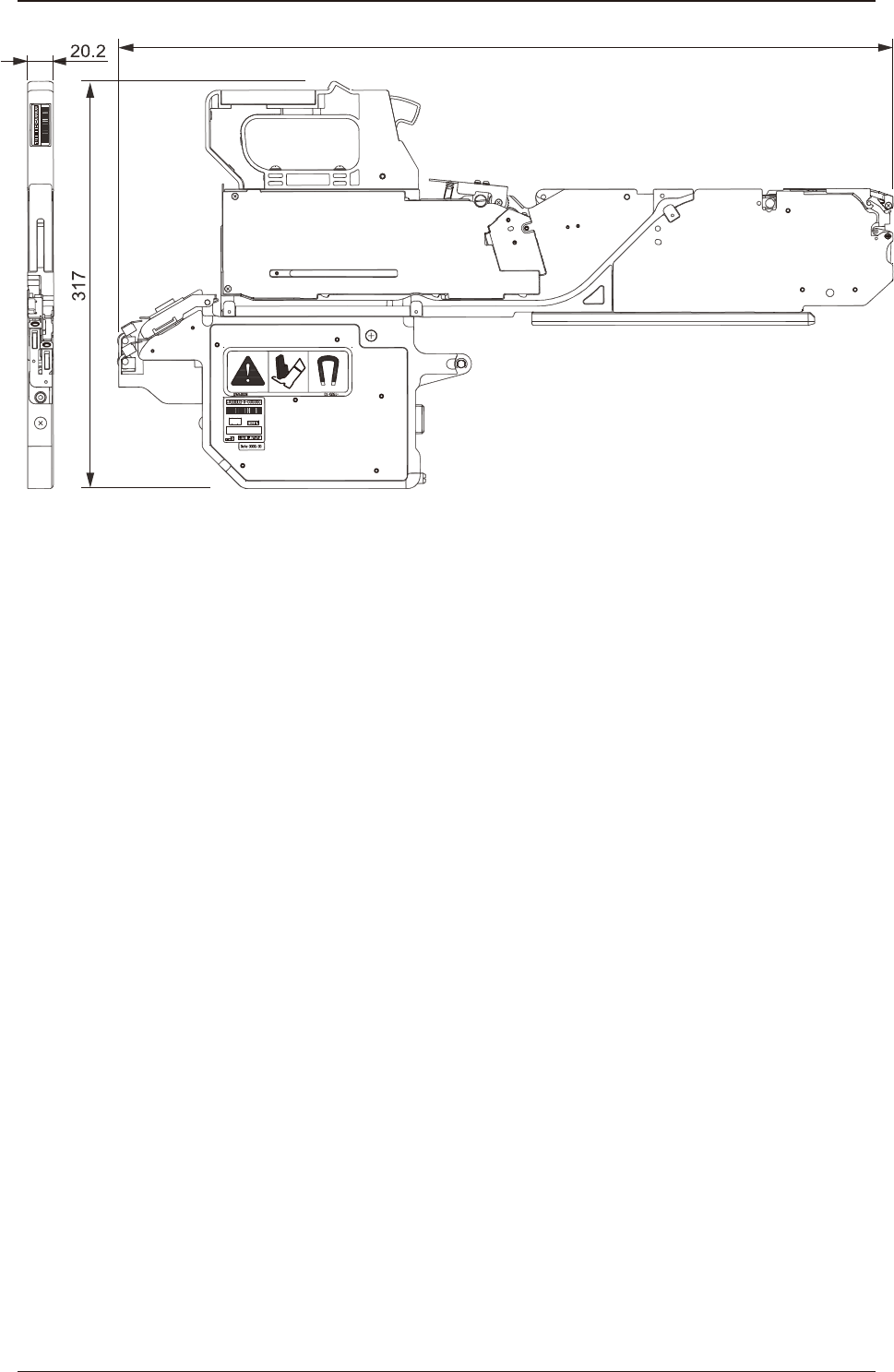

603 8mm宽双重带式送料器单位:mm Fig.A1 1209-001 1.1带式送料器的种类 OM-1744 1-2

1209-001

1. 概要

本带式送料器是将成卷的片状元件供给到贴片机 SIGMA-F8 的送料器。

1.1 带式送料器的种类

•

带式送料器

TableA1

带式送料器料带宽

传送间距

(mm)

料带的

种类

质量

(kg)

使用电源条形码

标签颜色

GT-38080

8mm

宽双重

带式送料器

8

2,4

纸

压纹

约 2.5 DC24V

10%

白色

•



带连接处检出单元带式送料器

TableA2

带式送料器料带宽

传送间距

(mm)

料带的

种类

质量

(kg)

使用电源条形码

标签颜色

GD-38080

8mm

宽双重

带式送料器

8

2,4

纸

压纹

约 2.6 DC24V

10%

白色

GD-38083

8mm

宽双重

带式送料器

(0402,0603,

1005)

(Note)

8

1,2

纸

压纹

蓝色+ 白色

Note

(a)GD-38083 对应 1mm 间距的编带。

(b)条形码标签的模式记载为如 GT38080 省略了

“

”

。

1.概要

OM-1744

1-1

603

8mm宽双重带式送料器

单位:mm

Fig.A1

1209-001

1.1带式送料器的种类

OM-1744

1-2

1.2 各部的名称和功能

以 GT-38080(8mm 宽双重带式送料器 ) 进行说明。

观察图

[13] 切割器

[12] 封口盖带取出盖

[11] 条形码标签

[1] 抑制器

[4] 链轮齿

[7] 封口盖带上卷解除杆

[8] 紧固解除杆

[9] 操作台

[14] 磁铁板

[6] 封口盖带张紧力杆

[5] 滑道

[3] 顶端钩

[2] 料带排出槽

[15] 磁铁板收纳部

[10] 连接器

Fig.A2

1209-001

1.2各部的名称和功能
