1209-001
7.5维护保养方法

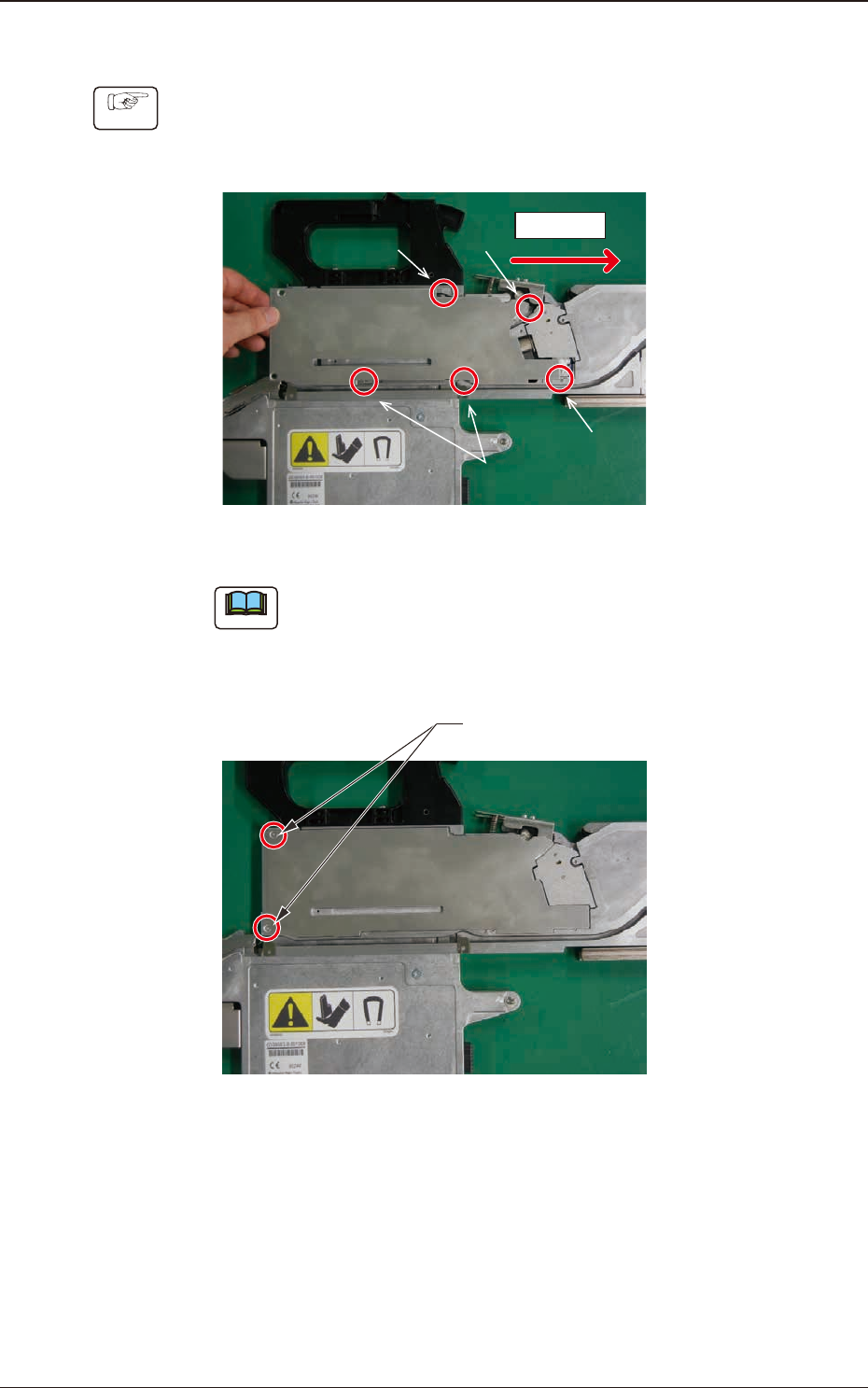

7.5.1.8右侧面机盖的安装步骤
Procedure
(1)抓住右侧面机盖的上侧，向箭头方向滑动安装。
按照下图所示①～④的步骤，将右侧面机盖的爪部插入槽部之后，边
从上按住边滑动。
滑动方向
步骤③步骤②
步骤④
步骤①
Fig.G27
Note
安装机盖时，请注意不要夹住电缆。
(2)拧紧机盖固定螺钉，固定右侧面机盖。
机盖固定螺钉
Fig.G28
OM-1744
7-19

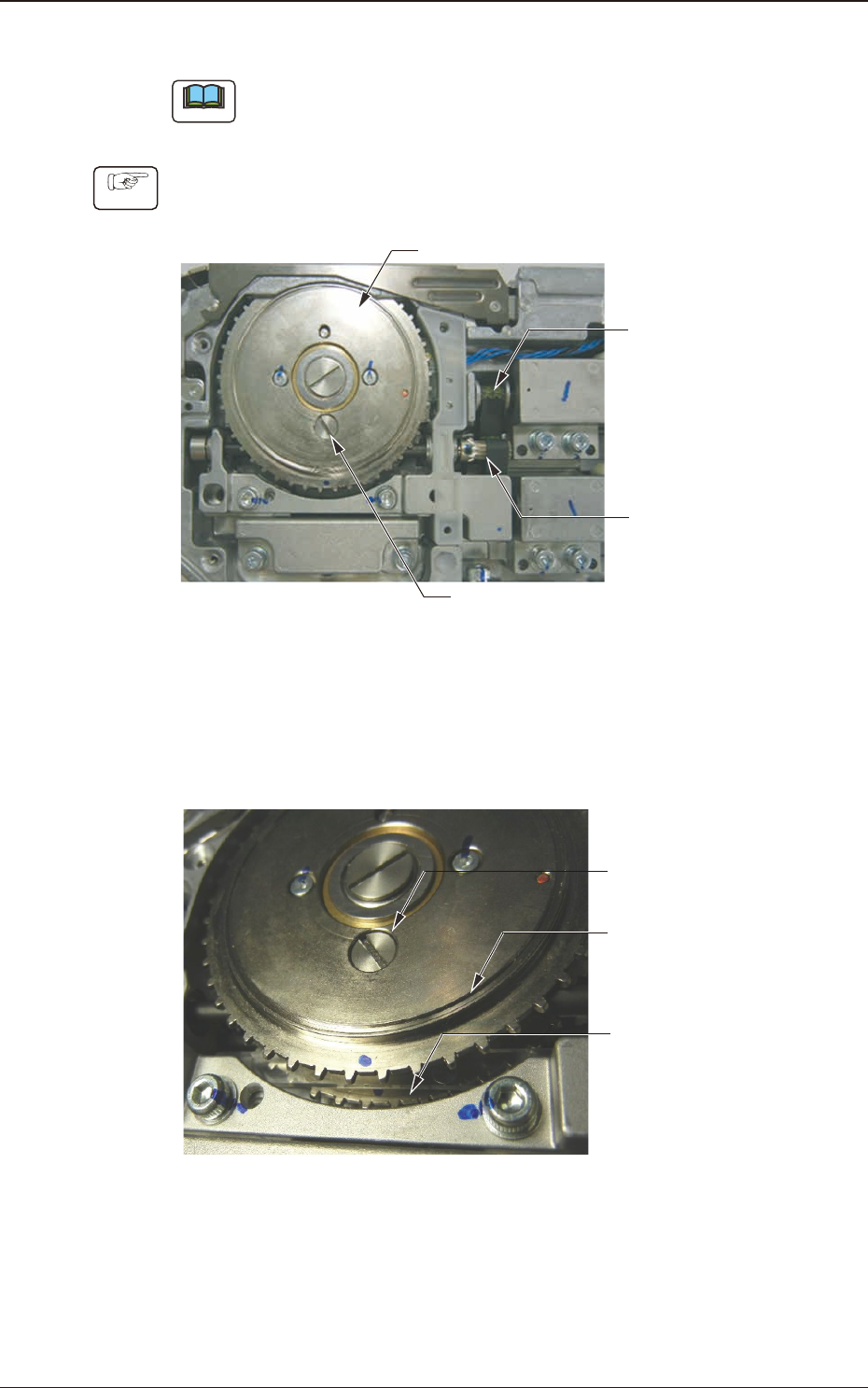

7.5.2 链轮齿驱动齿轮部的润滑油涂刷方法
Note
(a)请不要拆卸同步带。
(b)请不要给同步带涂抹润滑油。
Procedure
(1)打开左侧面机盖。( 参照机盖的打开方法。)
打开左侧机盖，参照链轮齿部。
链轮齿部
右侧
同步轮
左侧
同步轮
注油孔帽
Fig.G29
(2)对准左侧链轮齿的位置。
将左侧链轮齿的注油孔帽的位置与下侧对齐。
转动左侧的同步轮，对齐链轮齿的位置。
右侧
链轮齿
左侧
链轮齿
注油孔帽
Fig.G30A
1901-003
7.5维护保养方法
OM-1744
7-20

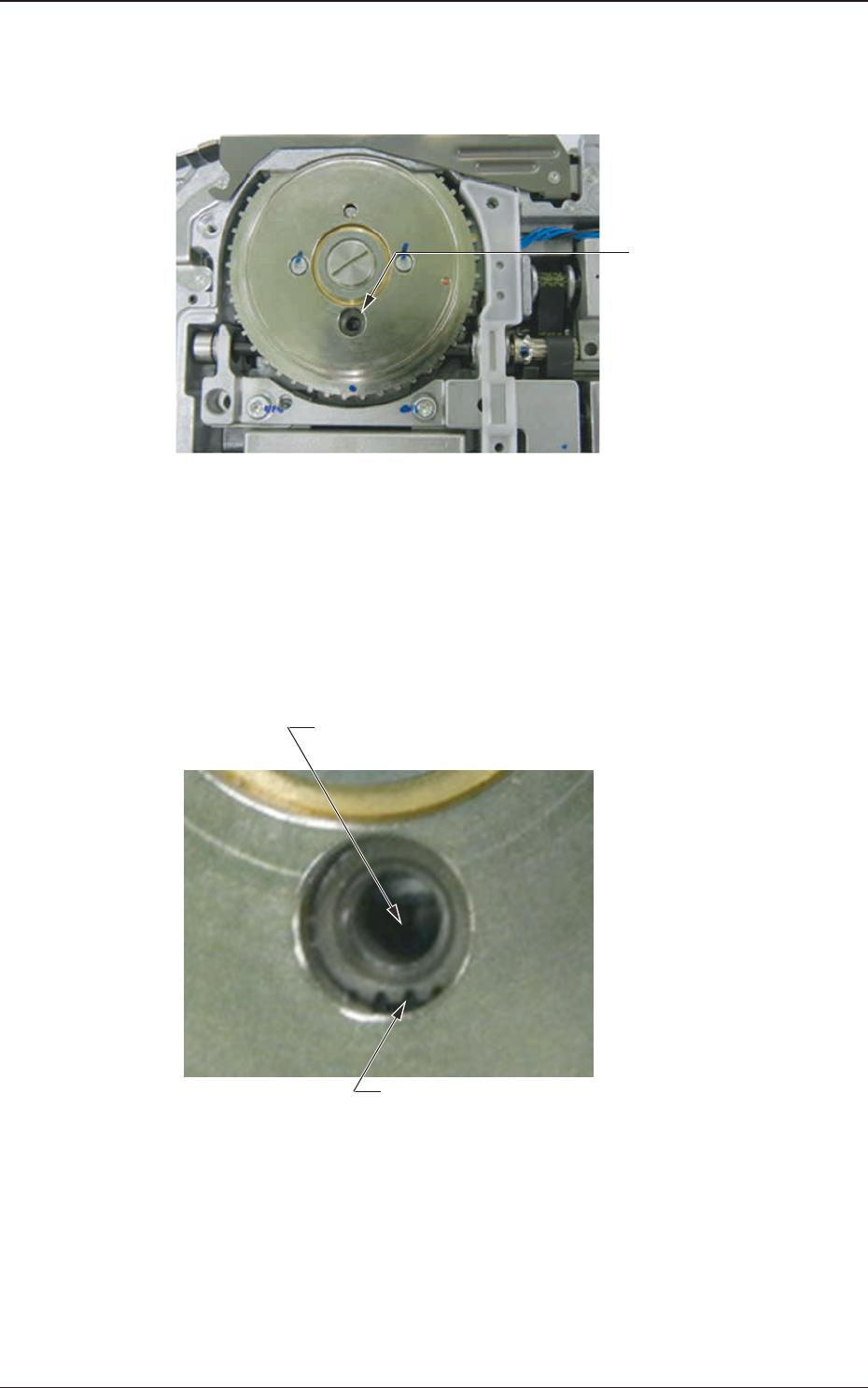

(3)拆下注油孔帽。
拆下注油孔帽，打开注油口。
注油孔帽为螺纹拧紧固定式，只需用一字形螺丝刀旋转拆卸。
注油孔
Fig.G31
(4)对准右侧的链轮齿的位置。
边看左侧链轮齿的注油孔位置边转动同步轮对齐链轮齿的位置，使右
侧链轮齿的注油孔位置对齐左侧链轮齿的注油孔位置。
注油孔难于看清时，可以用手电筒照射或插入加油工具，确认右侧链
轮齿的注油孔位置。
右侧链轮齿驱动齿轮的注油部
( 在螺丝孔里侧 )
左侧链轮齿驱动齿轮的注油部
Fig.G32注油口的放大图
1901-003
7.5维护保养方法
OM-1744
7-21
