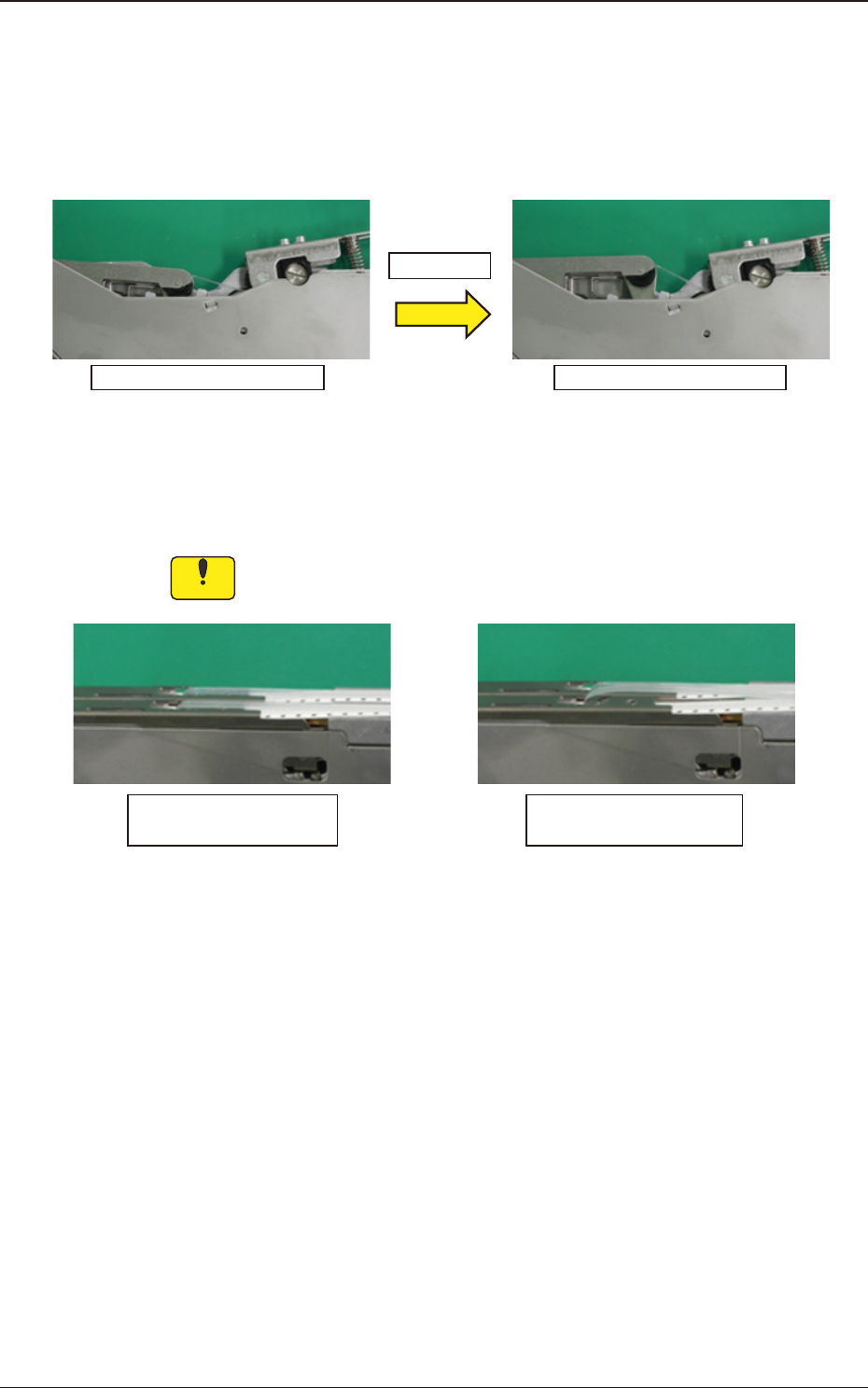

2.2.1 放松封口盖带张紧后的确认和注意点

请通过以下内容来确认封口盖带是否过松。

•

张紧杆位置的确认

放松封口盖带的张紧后，请确认张紧杆的角度是否呈水平状态。

放松作业后

封口盖带的张紧拉紧状态封口盖带的张紧松开状态

Fig.B15

•

抑制器上部封口盖带状态的确认

请确认封口盖带是否过松而导致抑制器上部的封口盖带悬浮。

Notice

在封口盖带过松状态下，将带式送料器贴装到主机装置上，就有可能引起

封口盖带和安装头接触下的动作不良。

NG状态:过于放松张紧

封口盖带悬浮

OK状态:放松张紧后

封口盖带没有悬浮

Fig.B16

1209-001

2.2放松封口盖带张紧的步骤

OM-1744

2-12

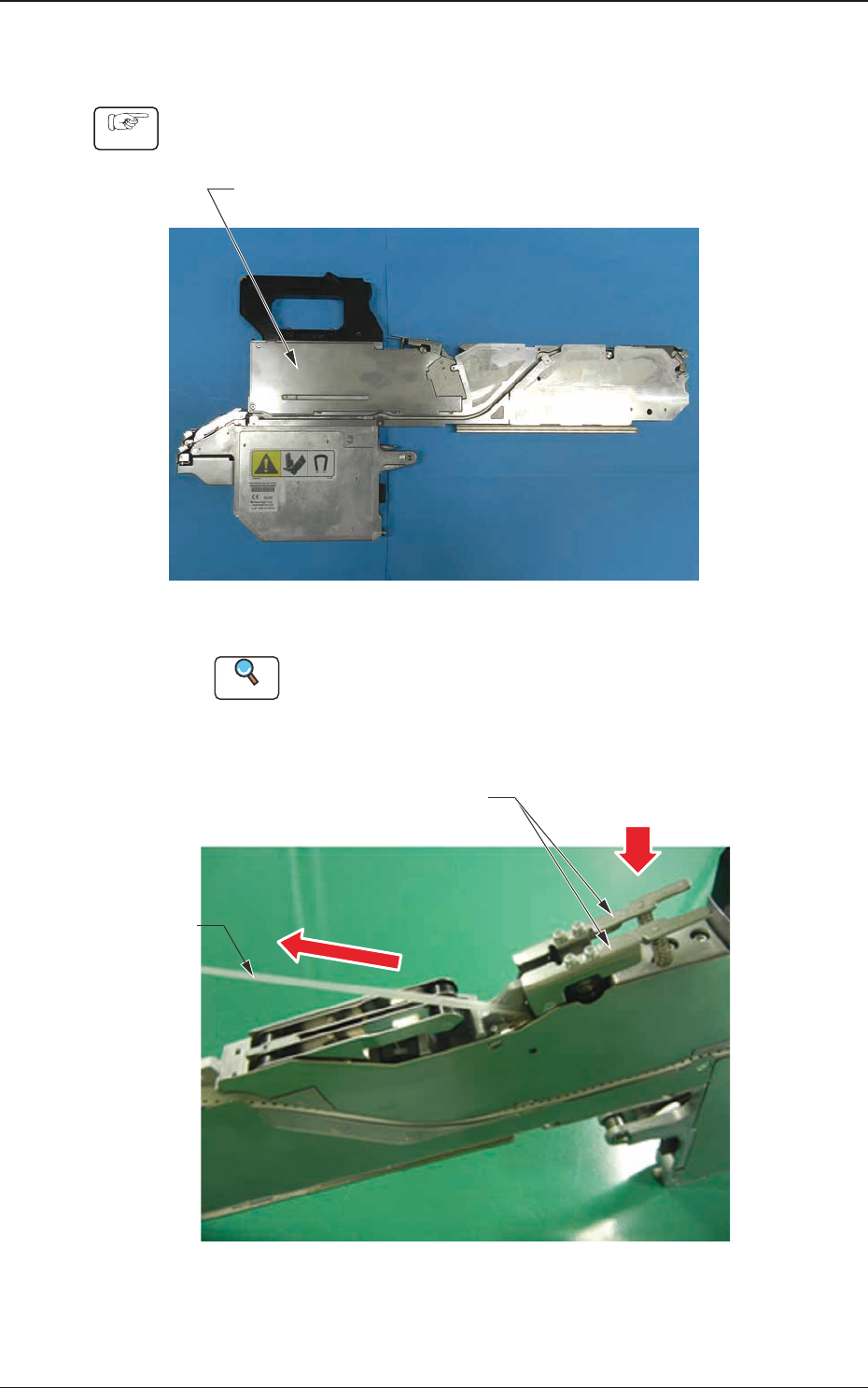

2.3 纸带及压纹带的拆卸步骤

Procedure

(1)从封口盖带收纳部拉出封口盖带。

封口盖带收纳部

Fig.B17

Reference



关于封口盖带的取出请参照

“

2.4封口盖带的取出

”

。

(2)下压封口盖带上卷解除杆，拆卸封口盖带。

封口盖带上卷解除杆

封口盖带

Fig.B18

(3)用手指轻轻按住抑制器顶端，再按下顶端钩的下部，拾起抑制器。

1209-001

2.3纸带及压纹带的拆卸步骤

OM-1744

2-13

(4)拾起抑制器，从抑制器拆卸封口盖带。

Notice

拆卸时请不要硬拉。

会导致抑制器变形、吸取不良。

抑制器

封口盖带

Fig.B19

(5)旋转带盘，将料带卷绕到带盘上。

Notice

若在抑制器留有封口盖带的状态下卷绕料带，就会导致抑制器变形、

吸取不良。
