3.2 带式送料器的拆卸步骤注意装卸时请避免带式送料器掉落。根据送料器的机种，也有重量沉的送料器。用单手拆卸送料器时，有时无法用单手支撑脱离安装台时的重量，会有掉落的危险。弄掉带式送料器时，有可能砸伤脚或损坏送料器。  请用双手一台一台使用，注意不要使其掉落。 Procedure  (1) 按下紧固解除杆。 (2) 将带式送料器缓缓拉向前侧。紧固解除杆 Fig.C5 1209-001 3.2带式送料器的拆卸步骤…

(5)按住夹子，缓缓推进，直至发出喀哒一声为止。

此时，请确认带式送料器的连接器是否被连接好。

连接器

Fig.C4

Notice



•

若在带式送料器悬浮的状态下使用，就会导致装置 (SIGMA-F8) 的

损坏或吸取不良。

请确认是否安装好带式送料器到送料器安装台上。

•

请将不使用的带式送料器从批量更换推车上拆卸下来。

另外，若在长时间未使用状态下运转，就会导致料带的松弛、吸

取异常。

1209-001

3.1带式送料器的安装步骤

OM-1744

3-5

3.2 带式送料器的拆卸步骤

注意

装卸时请避免带式送料器掉落。

根据送料器的机种，也有重量沉的送料器。

用单手拆卸送料器时，有时无法用单手支撑脱离安装台时的

重量，会有掉落的危险。

弄掉带式送料器时，有可能砸伤脚或损坏送料器。

请用双手一台一台使用，注意不要使其掉落。

Procedure

(1)按下紧固解除杆。

(2)将带式送料器缓缓拉向前侧。

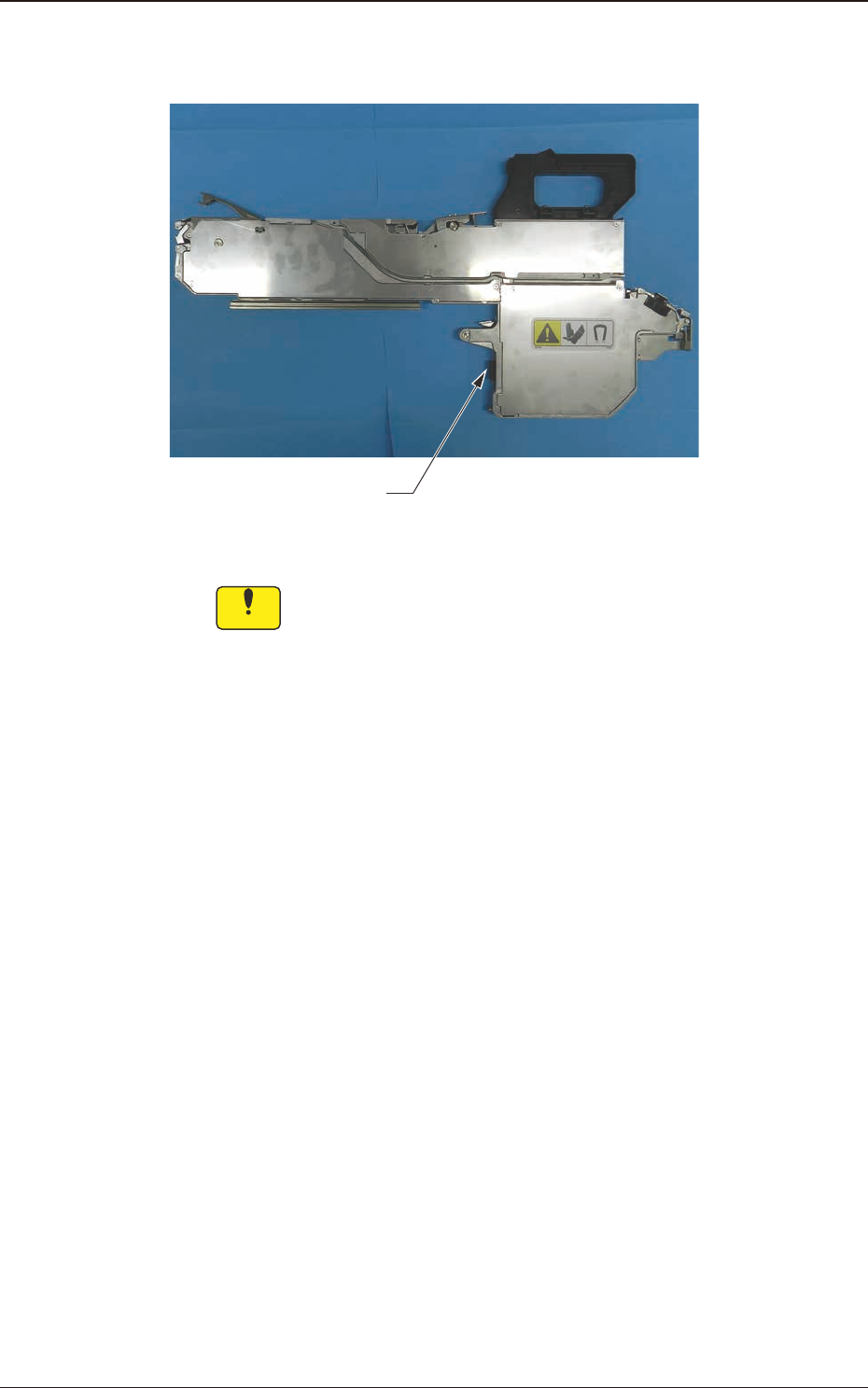

紧固解除杆

Fig.C5

1209-001

3.2带式送料器的拆卸步骤

OM-1744

3-6

4. 操作台

在操作台可以进行以下显示以及操作。

•

设定间距的显示

•

传感器等的 I/O 状态显示

•

选择通道的显示

•

适用通道选择操作

•

料带的传送操作

•

传送间距的设定

•

异常编码的显示

•

料带的返回操作

•

接合指南的显示

•

封口盖带的上卷操作

4.1

操作台各部的名称和功能

操作台上集中配置有带式送料器的动作按钮和显示部。

操作台

数字显示部

通道选择按钮

传送按钮

返回按钮

上卷按钮

Fig.D1

1209-001

4.操作台

OM-1744

4-1
