1209-001 OM-1744 8-6
(f)请使用元件主体或元件电极没有从料带上面突起的编带。
压纹编带元件
请使用
“
压纹深度 (T
3
)> 元件厚度
”
的编带。
T3
封口盖带
元件
Fig.H7
(g)表中
“
t
”
部表示元件吸取面和滑道面的间隔。
通过在元件库数据中改变吸取高度的设定值，可补正元件吸取高度。
但是
“
t
”
部过大会导致元件外露、倾斜，因此请在表中尺寸范围选择
适当尺寸。
(h)元件吸取面为能用吸取吸嘴吸取的形状。
(i)由于编带制造过程中产生的废渣、绒毛，有时会导致封口盖带厚度增
加。
即使在那种情况下，全体厚度也不能超过表中的
“
T
2
”
。
1209-001
8.18mm 宽双带送料器规格
OM-1744
8-5
1209-001
OM-1744
8-6
9. 参考编带规格

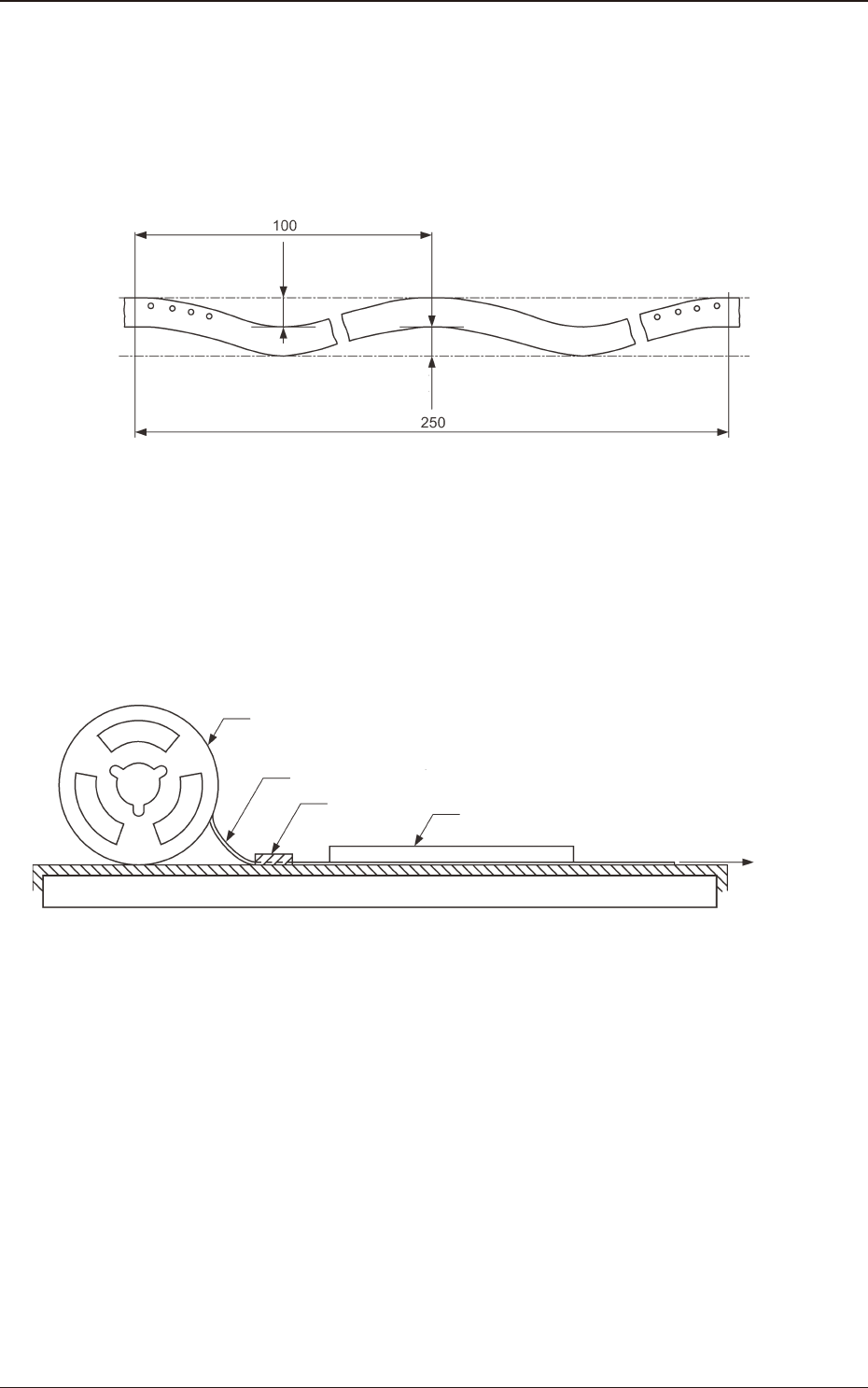

9.1 蜿蜒的限定值
在 250mm 之间，每 100mm 的上限为 1mm。
1以下
1以下
单位:mm
Fig.I1料带的蜿蜒允许限定
9.2 蜿蜒的测试方法
固定料带的一端，在另一端施加 1N(102gf) 的力度拉伸，同时把兼做砝码的
带刻度透明塑料板放到料带上进行测试。
料带
带盘
固定点
兼做砝码的带刻度透明塑料板
1N的力度
(102gf)
Fig.I2料带的蜿蜒测试方法
1209-001
9. 参考编带规格
OM-1744
9-1
