7.5.3 上卷齿轮部的润滑油涂刷方法 Procedure  (1) 打开左侧面机盖 2。  打开左侧面机盖 2，露出上卷部。 (2) 注油作业 使用专用注油治具，在左右蜗轮齿轮、左右平齿车轮上涂刷润滑油。  涂刷的润滑油量为左右蜗轮齿轮各 0.2ml 左右 ( 治具 2 刻度量 )。  左右平齿车轮为 0.2ml 左右 ( 治具 2 刻度量 )。注油治具左侧蜗轮齿轮注油治具右侧蜗轮齿轮左侧平齿车轮注油治具 …

•

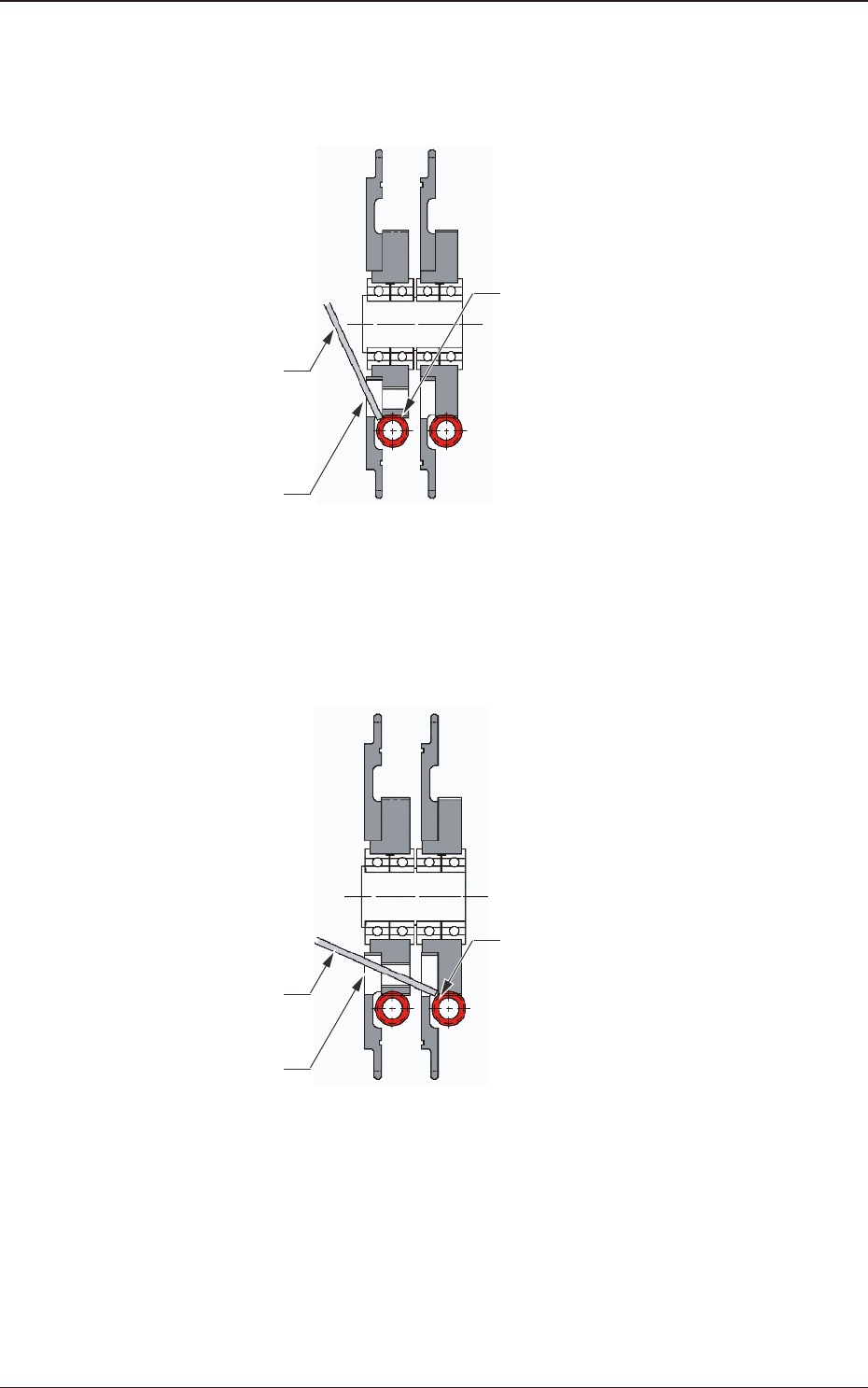

左侧链轮齿驱动齿轮的注油

在注油口插入注油治具的顶端，在链轮齿里侧位置 ( 参照截面图 ) 的驱动齿

轮上涂刷润滑油。

注油治具

注油口

左侧链轮齿

驱动齿轮

Fig.G34链轮齿部的截面 (A-A')

•

右侧链轮齿驱动齿轮的注油

在注油口插入注油治具的顶端，再次在左链轮齿螺丝孔里侧的右侧链轮齿驱

动齿轮上涂刷润滑油。

注油治具

注油口

右侧链轮齿

驱动齿轮

Fig.G35链轮齿部的截面 (A-A')

(5)结束注油作业后，请确实拧紧注油孔帽。

盖上侧面机盖，作业便结束。

1209-001

7.5维护保养方法

OM-1744

7-23

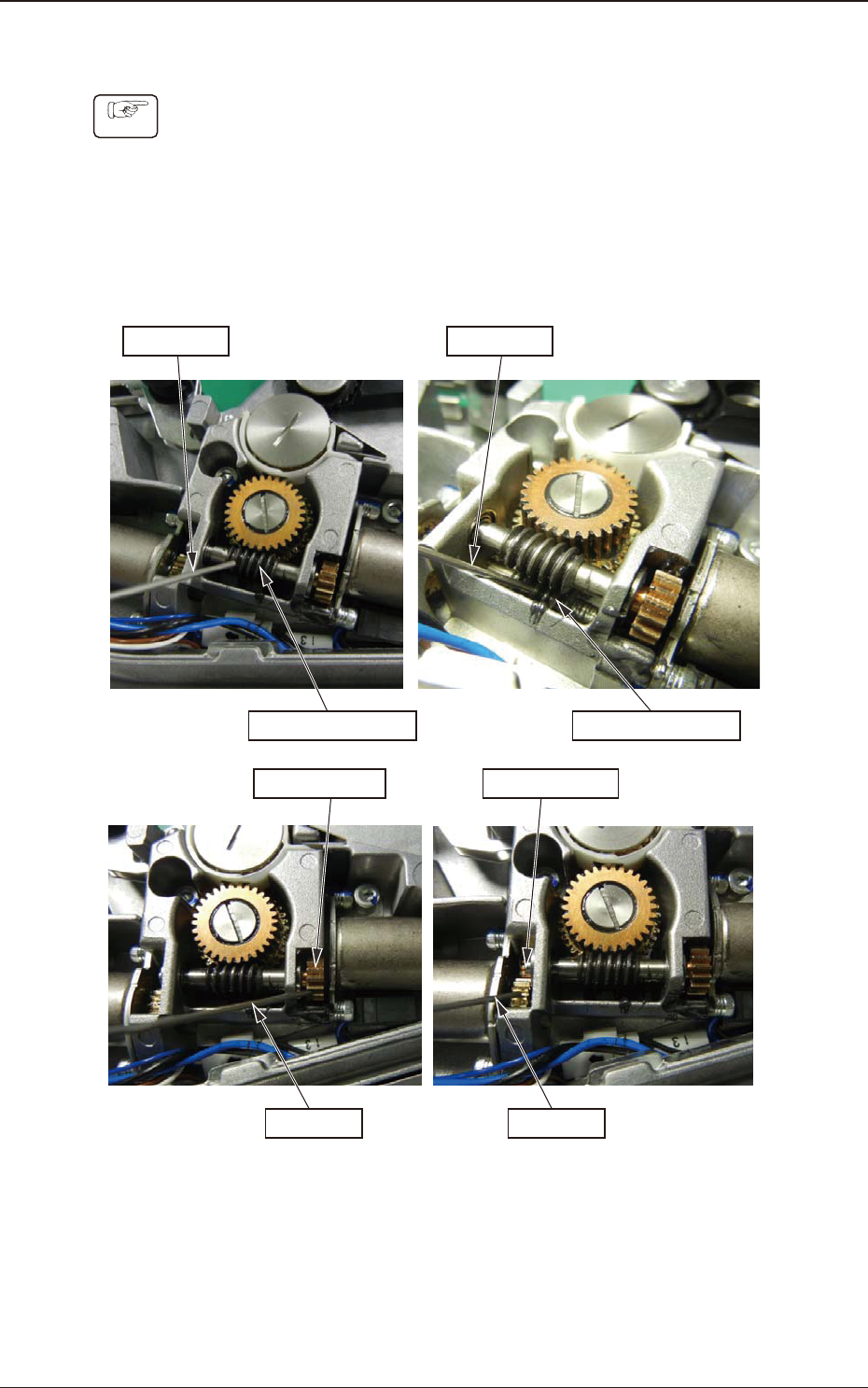

7.5.3 上卷齿轮部的润滑油涂刷方法

Procedure

(1)打开左侧面机盖 2。

打开左侧面机盖 2，露出上卷部。

(2)注油作业

使用专用注油治具，在左右蜗轮齿轮、左右平齿车轮上涂刷润滑油。

涂刷的润滑油量为左右蜗轮齿轮各 0.2ml 左右 ( 治具 2 刻度量 )。

左右平齿车轮为 0.2ml 左右 ( 治具 2 刻度量 )。

注油治具

左侧蜗轮齿轮

注油治具

右侧蜗轮齿轮

左侧平齿车轮

注油治具

右侧平齿车轮

注油治具

Fig.G36

(3)安装左侧面机盖 2。

安装左侧面机盖 2，作业便结束。

1209-001

7.5维护保养方法

OM-1744

7-24

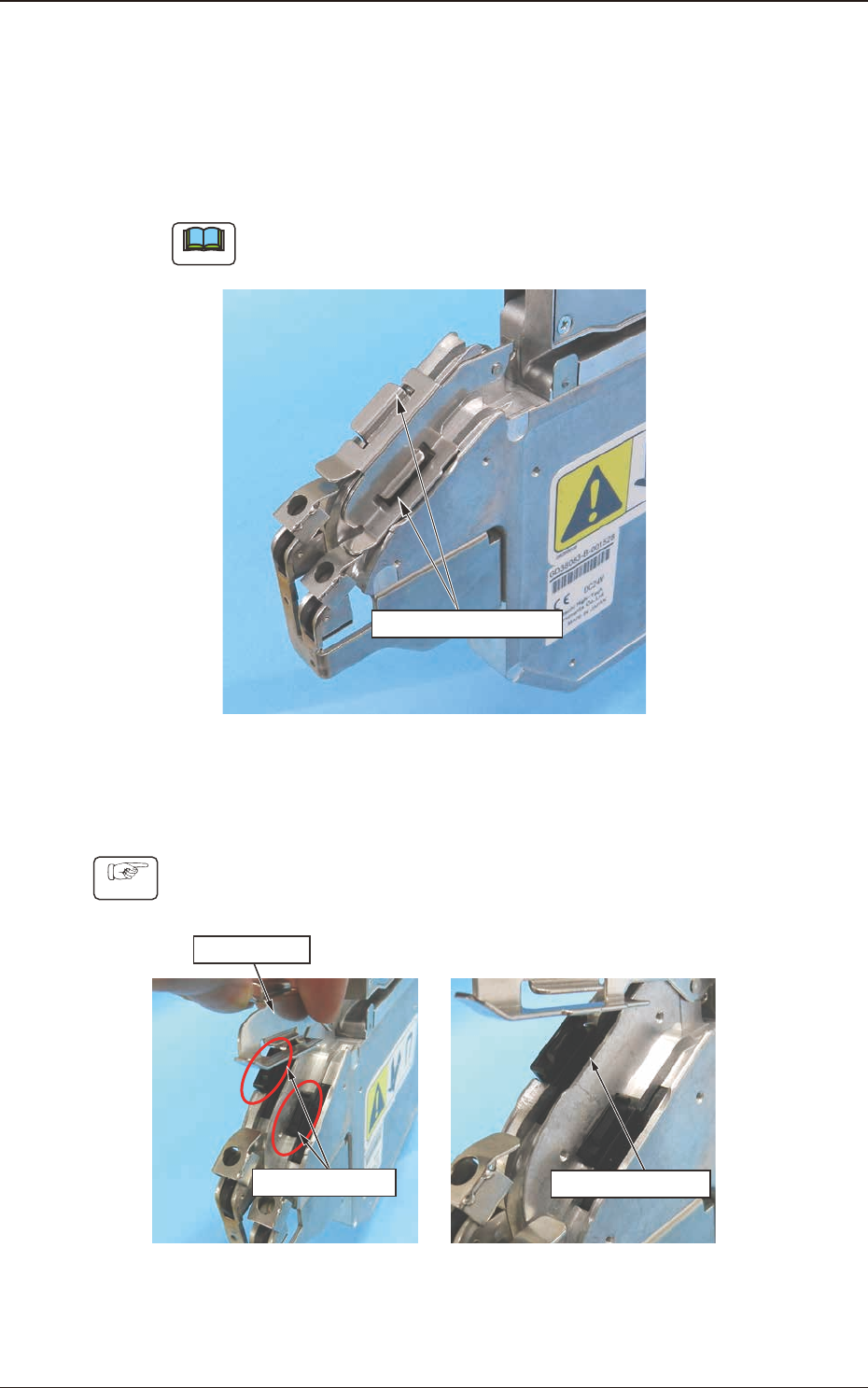

7.5.4 8mm 双带送料器用连接处检出单元传感器部的清扫

(GT-38080、GD-36080、GD-38083)

7.5.4.1清扫部位

清扫在连接处检出单元内传感器附着的污垢或垃圾。

传感器部在左右通道上各附着一处，因此请同样清扫两侧。

Note

不进行清扫作业时，传感器无法正常运行，会错误检出接合连接处。

( 附着污垢时，总是处于检出状态。)

传感器部(左右各1处)

Fig.G37

7.5.4.2传感器部的清扫步骤

Procedure

(1)向上抬起料带按压盖，露出传感器，清扫传感器缝隙。

露出传感器部。

清扫传感器缝隙。

料带按压盖

Fig.G38

1209-001

7.5维护保养方法

OM-1744

7-25
