1209-001

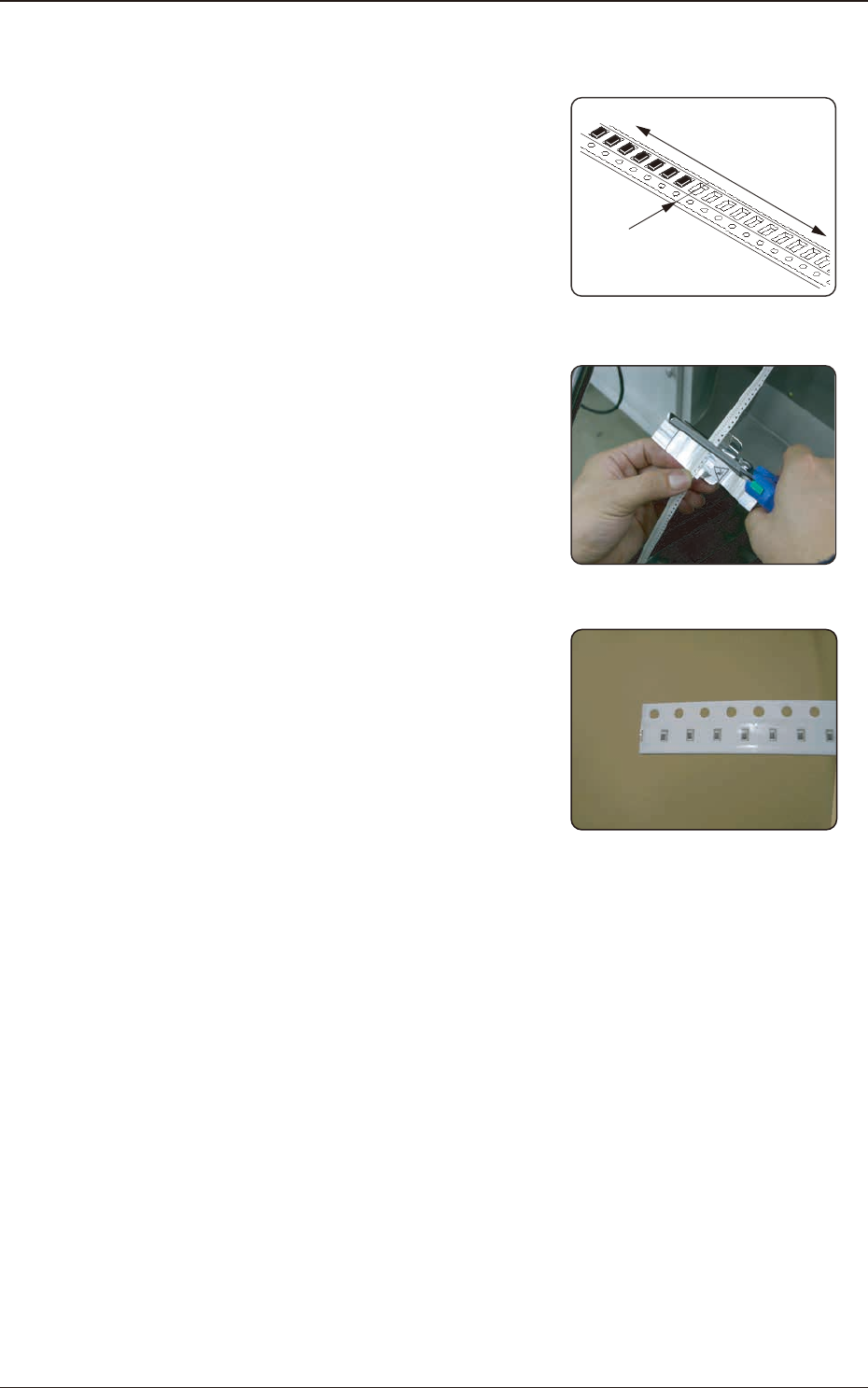

6.5.2 送料器侧料带的剪切
(1)准备送料器侧料带。
(2)剪切送料器侧料带。
在定位销安装料带，进行剪切。
•
注意剪切元件
防止损坏料带切割治具
(3)送料器侧料带准备完毕。
料带趋向弯曲，请进行纠正。
送料器侧
元件
留空部分
元件进入部分
剪切位置
6.58mm 宽料带的接合步骤
OM-1744
6-9

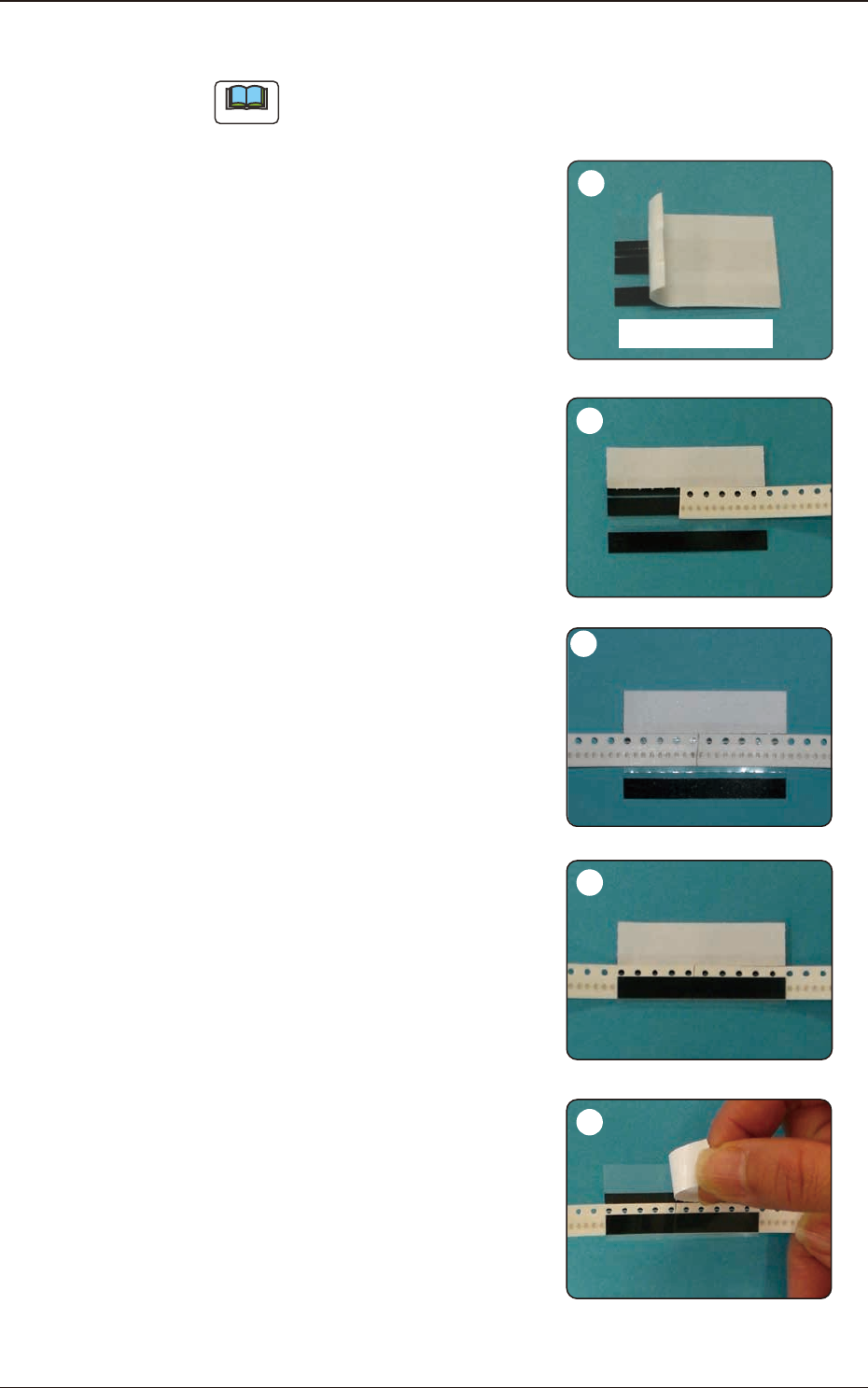

6.5.3 料带连接步骤 (8mm 用 :HT8RE)
Note
剥离纸上残留黑色料带时，请将剥离纸还原，按住料带后，再次
剥下剥离纸。
将右图斜线部的白色剥离纸剥下。
有剥离界限，因此从那个部分开始剥
下。
将新料带的封口盖带面朝前粘贴到接
合胶带上。
将链轮齿孔侧的端面对准剩余的白色
剥离纸粘贴，使连接处位于中央。
粘贴送料器侧料带的封口盖带面。
将链轮齿孔侧的端面对准剩余的白色
剥离纸粘贴，使新料带的连接处不留
间隙。
沿着穿孔弯曲接合胶带，粘贴到装料
带上。
剥下链轮齿孔端面侧的白色剥离纸。
1209-001
2
5
4
1
接合胶带背面
3
6.58mm 宽料带的接合步骤
OM-1744
6-10
沿着穿孔弯曲接合胶带，粘贴到装料
带的链轮齿孔端面。
为紧贴接合胶带，请摩擦并按压透明
带表面，使其完全粘贴。
剥下透明带。
请确认接合胶带是否确实粘贴到封口
盖带面及装料带面上。
若已连接好，便结束操作。
1209-001
6
7
8
6.58mm 宽料带的接合步骤
OM-1744
6-11
