7.5.4.3传感器检出确认

Procedure

(1)进行传感器的检出确认。

可以再操作台的数字显示部确认传感器的 I/O 状态。

请接通带式送料器的电源，按以下操作确认传感器的状态。

•

传感器 I/O 状态显示模式的切换

按下

按钮，在 2 秒内同时按下按钮，此状态保持 2 秒钟。

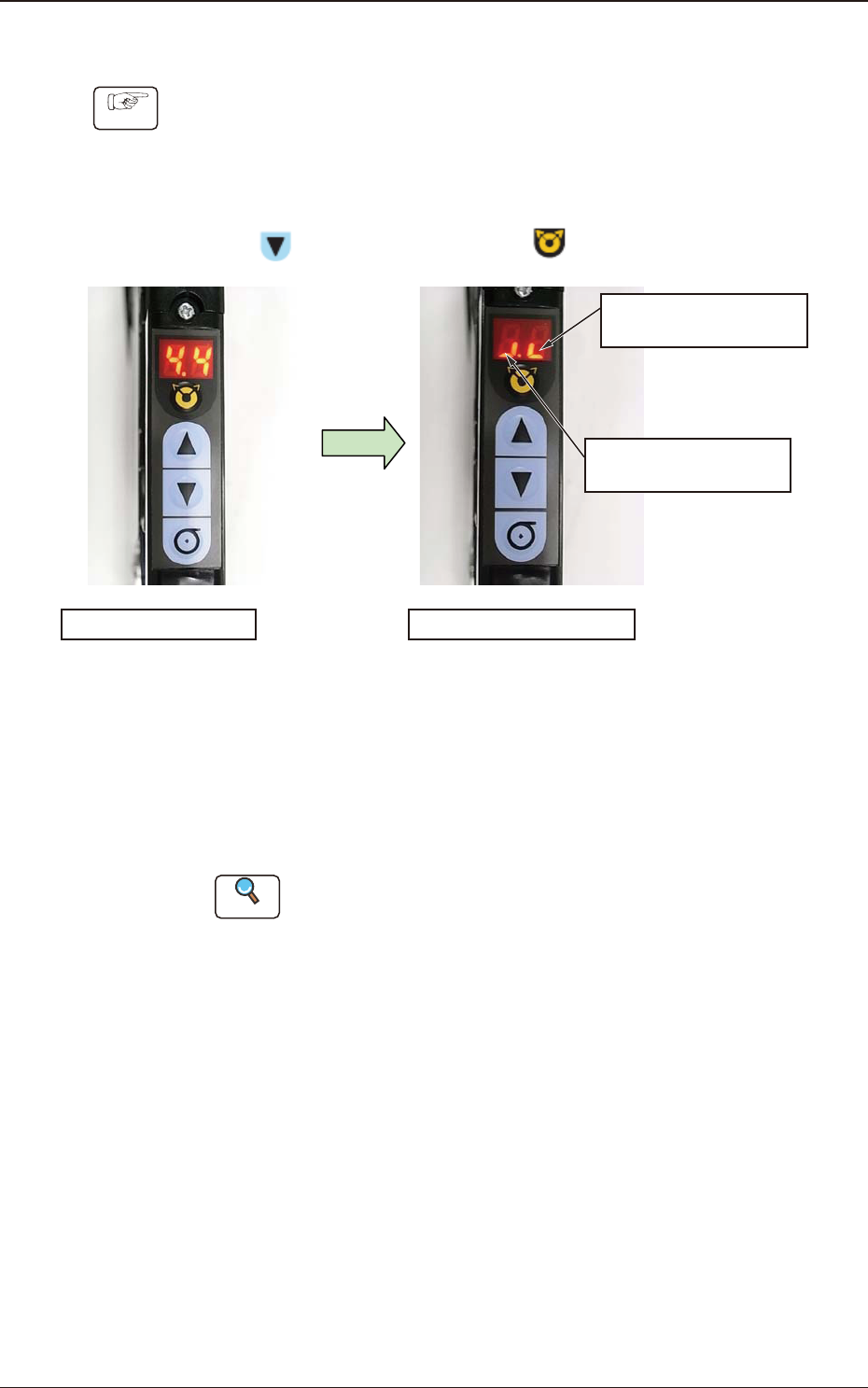

切换模式

通常模式的面板显示

传感器 I/O状态显示模式

表示

通道1传感器的状态

表示

通道2传感器的状态

Fig.G41

 切换传感器 I/O 状态显示模式时，成为如右上照片的亮灯显示 (ON 状

态 )。

在传感器上附着污垢、垃圾，传感器发生故障时，有可能成为灭灯状

态 (OFF 状态 )。

Reference

详细内容请参照

“

4.2.10传感器等的 I/O 状态显示

”

。

1209-001

7.5维护保养方法

OM-1744

7-27

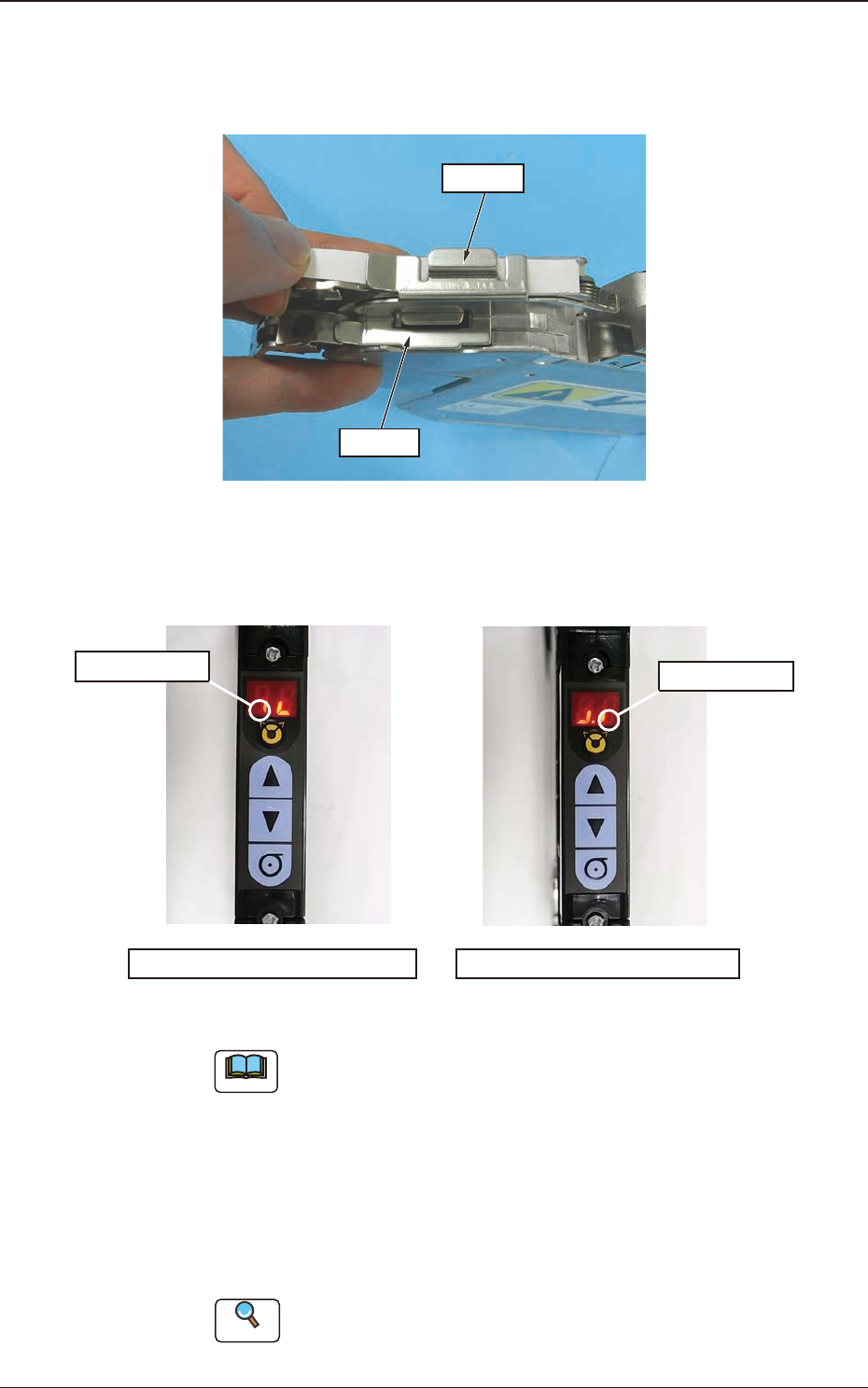

(2)确认传感器的检出状态。

遮光传感器部，确认传感器的检出是否正常。

将薄纸通过连接处检出单元的传感器部，使传感器处于遮光状态。

通道1侧

通道2侧

Fig.G42

 传感器正常时，显示部从 ON 到 OFF 的状态。



确认此显示后，连接处检出传感器便正常动作。

通道1侧传感器遮光时的面板显示通道2侧传感器遮光时的面板显示

从ON到OFF状态

Fig.G43

Note

请务必确认通道 1 侧、2 侧两方的传感器。

(3)结束传感器 I/O 状态显示模式。

模式结束方法有以下两种。

方法 1 :切断带式送料器的电源。

重新接通电源时，成为通常模式。

方法 2 :与传感器 I/O 状态模式的切换操作进行相同操作。

Reference

详细内容请参照

“

4.2.10传感器等的 I/O 状态显示

”

。

1209-001

7.5维护保养方法

OM-1744

7-28

7.6 保修元件列表

几年之内需要更的配件列表。请作为参考。

超过了更换频率的配件或损坏时请更换。

GT-38080、GD-38080 的保修配件列表

TableG5A

品名配件编号PARTNo. 配件名 PARTNAME 使用数更换频率

蜗轮车轮 ASSY(L) KYD-MC112-00 ASSY_GEAR(L) 1 3 年或 3000 万次

蜗轮车轮 ASSY(R) KYD-MC113-00 ASSY_GEAR(R) 1 3 年或 3000 万次

上卷蜗轮车轮 KYD-MC131-00 GERA(HASUBA) 2 3 年或 2000 万次

上卷马达 KYD-MC11S-00 MOTOR_DC 2 3 年或 1600 万次

定时带 KYD-MC13V-00 BELT_TIMING 2 4 年或 4000 万次

上卷齿轮( 平齿车轮 1) KYD-MC130-00 GEAR(HIRA-1) 2 4 年或 2000 万次

上卷齿轮( 平齿车轮 2) KYD-MC12L-00 ASSY_GEAR 2 4 年或 2000 万次

链轮齿 ASSY(L) KYD-MC12G-00 ASSY_SPROCKET_L 1 -

链轮齿 ASSY(R) KYD-MC12H-00 ASSY_SPROCKET_R 1 -

机盖(LA) KYD-MC10H-00 COVER(LA) 1 -

机盖(LB) KYD-MC10K-00 COVER(LB) 1 -

机盖(RB) KYD-MC10L-00 COVER(RB) 1 -

机盖(KIBAN) KYD-MC10J-00 COVER 1 -

顶端引导槽 KYD-MC13H-00 GUIDE 1 -

前钩 KYD-MC10T-00 ASSY_HOOK 2 -

前钩弹簧 KYD-MC12P-00 SPRING_COMP(F) 2 -

抑制器(GT-38080) KYD-MC12M-00 ASSY_SUPPRESSOR 2 -

抑制器按压弹簧 KYD-MC12A-00 SPRING_COMP(SUP) 2 -

磁铁板 KYD-MC115-00 ASSY_PLATE(MAG) 2 -

张紧力控制杆 ASSY(L) KYD-MC12J-00 ASSY_TENSION(L) 1 -

张紧力控制杆 ASSY(R) KYD-MC12K-00 ASSY_TENSION(R) 1 -

卷入防止板 KYD-MC11X-00 COVER 2 -

刮刀(L) KYD-MC13F-00 BLOCK(L) 1 -

刮刀(R) KYD-MC13G-00 BLOCK(R) 1 -

上卷解除杆 (L) KYD-MC118-00 ASSY_LEVER(L) 1 -

上卷解除杆 (R) KYD-MC119-00 ASSY_LEVER(R) 1 -

导电夹 KYD-MC125-00 ASSY_GRIP 1 -

导电夹盖 KYD-MC11W-00 COVER(GRIP) 1 -

操作台 KYD-MC121-00 PCB_MOUNT 1 -

封口盖带排出盖 KYD-MC12N-00 COVER(FUTA) 1 -

切割器 KYD-MC13X-00 MECH-P_CUTTER 1 -

Note

(a) 更换频率是以传送间距为 4mm 为例的参考值。

即使没有超过年数或传送次数在更换频率所规定的次数以内，但根据

使用条件 (*) 与维护保养的实际状况不同，可能也需要更换。

*例如从 1 个送料器集中连续吸取等情况。

(b) 切割器的刀锋非常锋利，更换切割器时，请把住刀背，小心作业，避

免被割伤。
