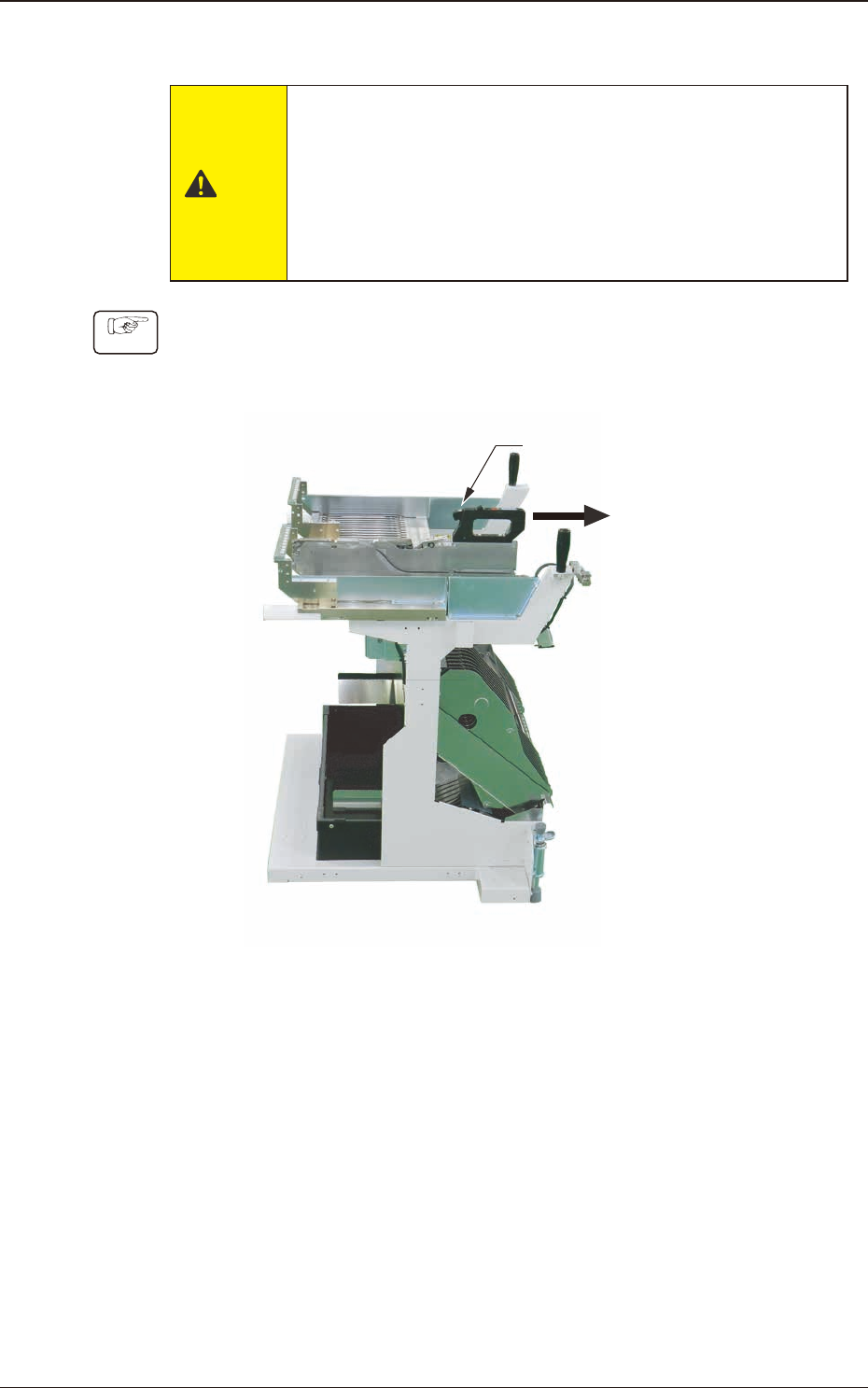

3.2 带式送料器的拆卸步骤
注意
装卸时请避免带式送料器掉落。
根据送料器的机种，也有重量沉的送料器。
用单手拆卸送料器时，有时无法用单手支撑脱离安装台时的
重量，会有掉落的危险。
弄掉带式送料器时，有可能砸伤脚或损坏送料器。
请用双手一台一台使用，注意不要使其掉落。
Procedure
(1)按下紧固解除杆。
(2)将带式送料器缓缓拉向前侧。
紧固解除杆
Fig.C5
1209-001
3.2带式送料器的拆卸步骤
OM-1744
3-6
4. 操作台
在操作台可以进行以下显示以及操作。
•
设定间距的显示
•
传感器等的 I/O 状态显示
•
选择通道的显示
•
适用通道选择操作
•
料带的传送操作
•
传送间距的设定
•
异常编码的显示
•
料带的返回操作
•
接合指南的显示
•
封口盖带的上卷操作

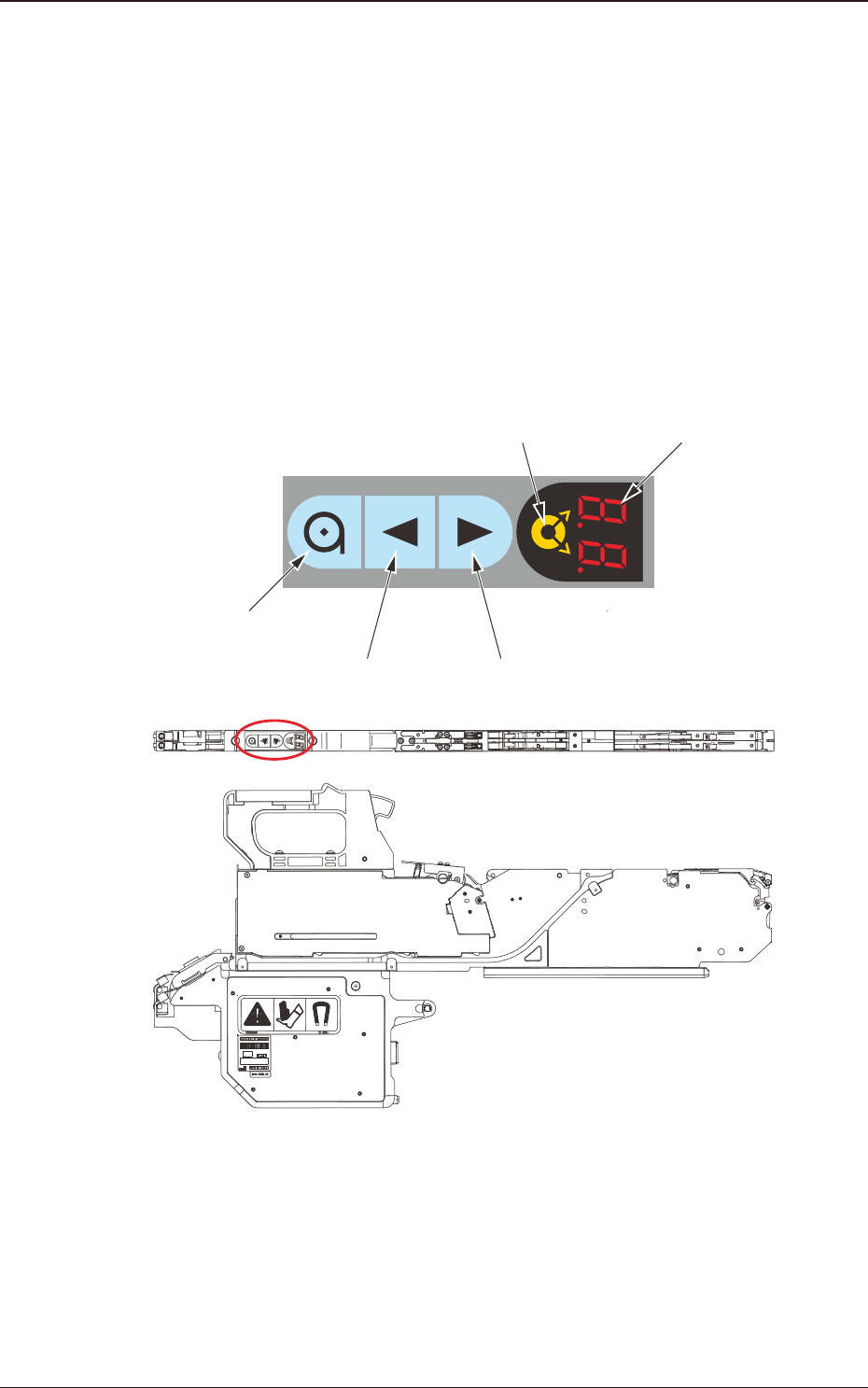

4.1
操作台各部的名称和功能
操作台上集中配置有带式送料器的动作按钮和显示部。
操作台
数字显示部
通道选择按钮
传送按钮
返回按钮
上卷按钮
Fig.D1
1209-001
4.操作台
OM-1744
4-1
1209-001

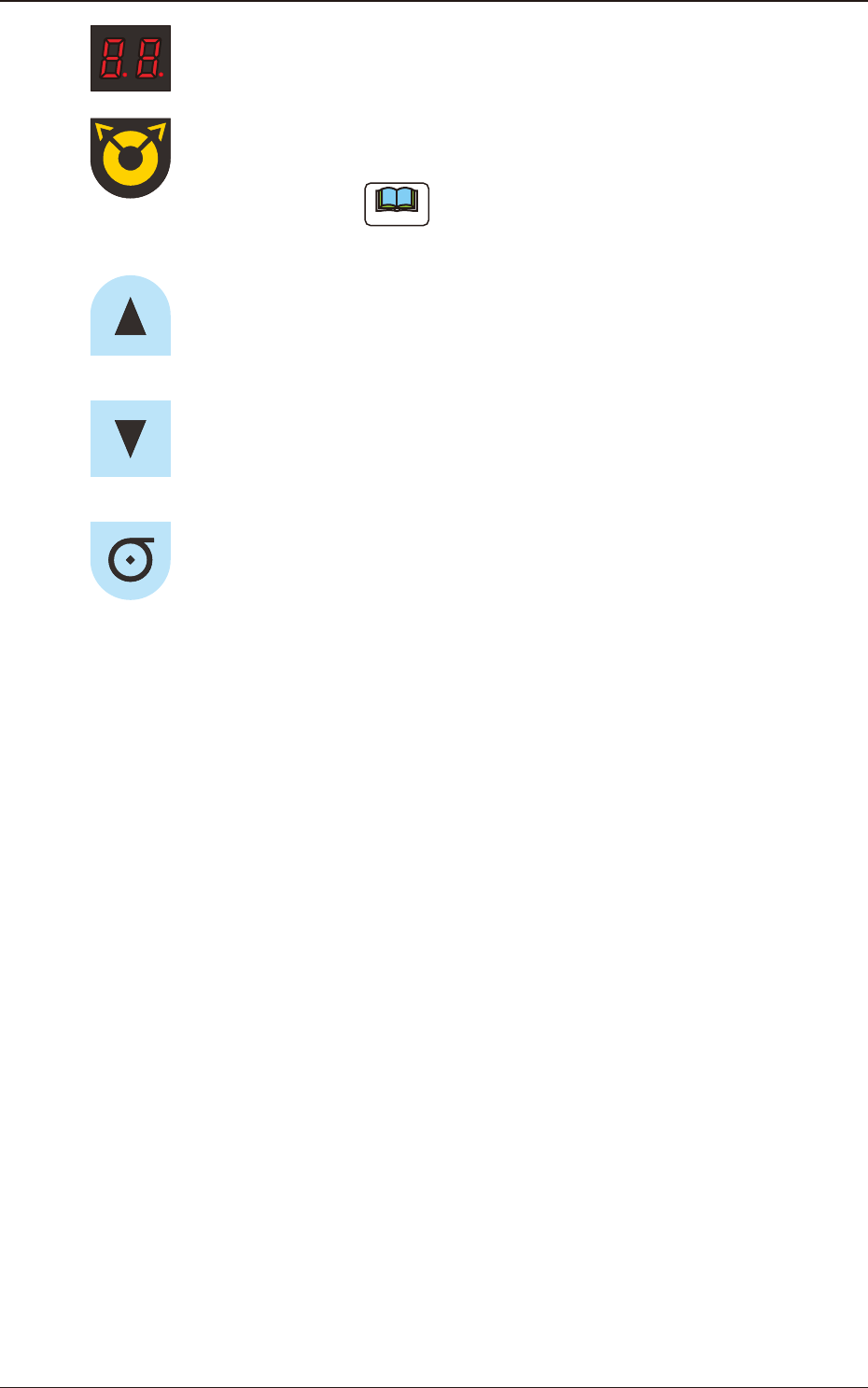

数字显示部 : 显示设定间距、选择通道、异常编码、接合指南。
通道选择按钮 : 选择通道时使用。
每按一次，左右切换通道。
料带返回操作时，一起使用返回按钮。
传送按钮 : 切换料带传送操作和传送间距数据时使用。
返回按钮 : 切换传送间距数据时使用。
上卷按钮 : 当作封口盖带的上卷操作和复合操作时的控制键使用。
4.1
操作台各部的名称和功能
Note
OM-1744
4-2
