(2) 按生产运行子菜单的 [ 元件补给 ] 按钮。 ( 显示 “ 元件补给 ” 输入界面。) Fig.F5 “ 元件补给 ” 界面示例 Note 根据选项显示不同界面。 Reference 界面的详细内容请参照 SIGMA-F8 主机使用说明书的 “ 第二卷第一章 3. 元件补给 ” 章节。 (3) 确认需要接合的带式送料器。 (3.1) 按 “ 送料器模块选择 ” 的各模块按钮或者按 [ 全体 ] 按钮。 …
6.3 在装置情报显示
“
元件补给警告 ( 接合预告 )
”
时
6.3.1 接合对象的带式送料器的特定

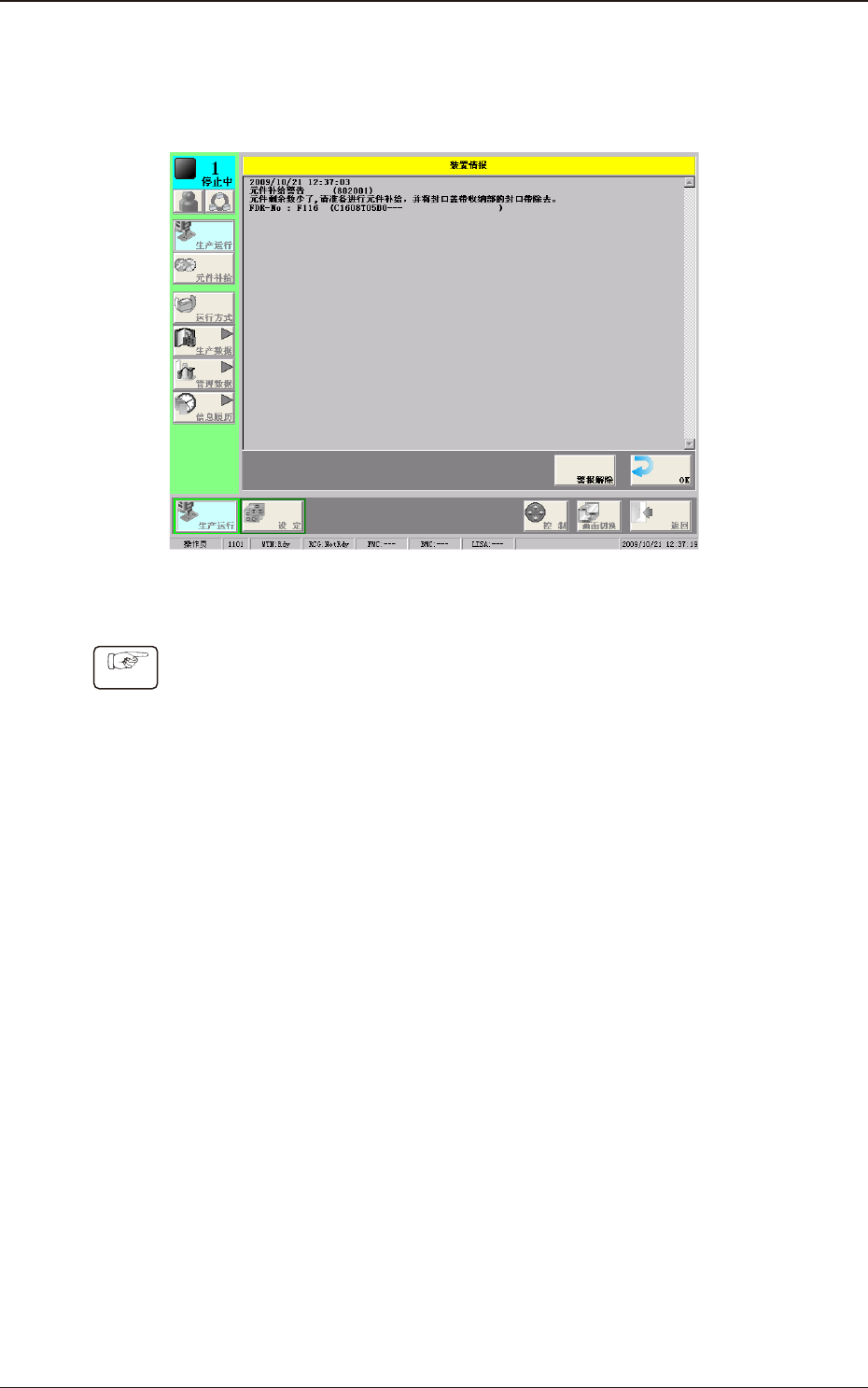

Fig.F4
“
接合予告
”
的显示
Procedure
(1)确认装置情报的内容，按 [OK] 按钮。
( 打开
“
装置情报
”
界面。)
1209-001
6.3在装置情报显示
“
元件补给警告 ( 接合预告 )
”
时
OM-1744
6-4
(2)按生产运行子菜单的 [ 元件补给 ] 按钮。
( 显示
“
元件补给
”
输入界面。)
Fig.F5
“
元件补给
”
界面示例
Note
根据选项显示不同界面。
Reference
界面的详细内容请参照 SIGMA-F8 主机使用说明书的
“
第二卷第一章
3. 元件补给
”
章节。
(3)确认需要接合的带式送料器。
(3.1)按
“
送料器模块选择
”
的各模块按钮或者按 [ 全体 ] 按钮。
( 在送料器一览显示送料器情报。)
(3.2)按 FdrNo. 按钮，确认元件数据概要。
( 需要接合准备的元件，红色显示接合图标。
另外，在带式送料器的数字显示部显示接合预告。)
( 显示的详细内容请参照
“
4.3.3接合指南
”
。)
1209-001
6.3在装置情报显示
“
元件补给警告 ( 接合预告 )
”
时
OM-1744
6-5
6.4 接合作业
注意
•
料带切割治具的切割器刀片相当锋利，因此在使用时请充
分注意，以免切伤。
并且，请注意手指不要被弹簧部夹住。
•
使用料带切割治具切割料带时，请在定位销安装料带，用
拇指和食指紧握该料带，注意手指被切伤，慢慢进行切割。
•
不使用料带切割治具时，请用锁环关闭切割器刀片后锁定，
保管到指定场所。
•
由于料带切割治具切割器刀片的缺损等问题，料带切割不
良时，因需要更大的力气而有可能受伤，因此请购入新的
料带切割治具。
Fig.F6切割器刀片打开状态 Fig.F7料带的切割
定位销
镜面(镜子)
锁环 弹簧部
切割器刀片
锁定
Fig.F8切割器刀片关闭状态
1209-001
6.4接合作业
OM-1744
6-6
