1209-001 7.5维护保养方法 7.5.1.3 左侧面机盖 2 的拆卸步骤 Procedure  (1) 拆卸固定左侧面机盖 2 的 3 处螺钉。  左侧面机盖 2 机盖固定螺钉 Fig.G16 (2) 抓住左侧面机盖 2 的上侧，向箭头方向滑动拆卸。滑动方向 Fig.G17 OM-1744 7-13

1209-001

7.5维护保养方法

7.5.1.2左侧面机盖 1 的安装步骤

Procedure

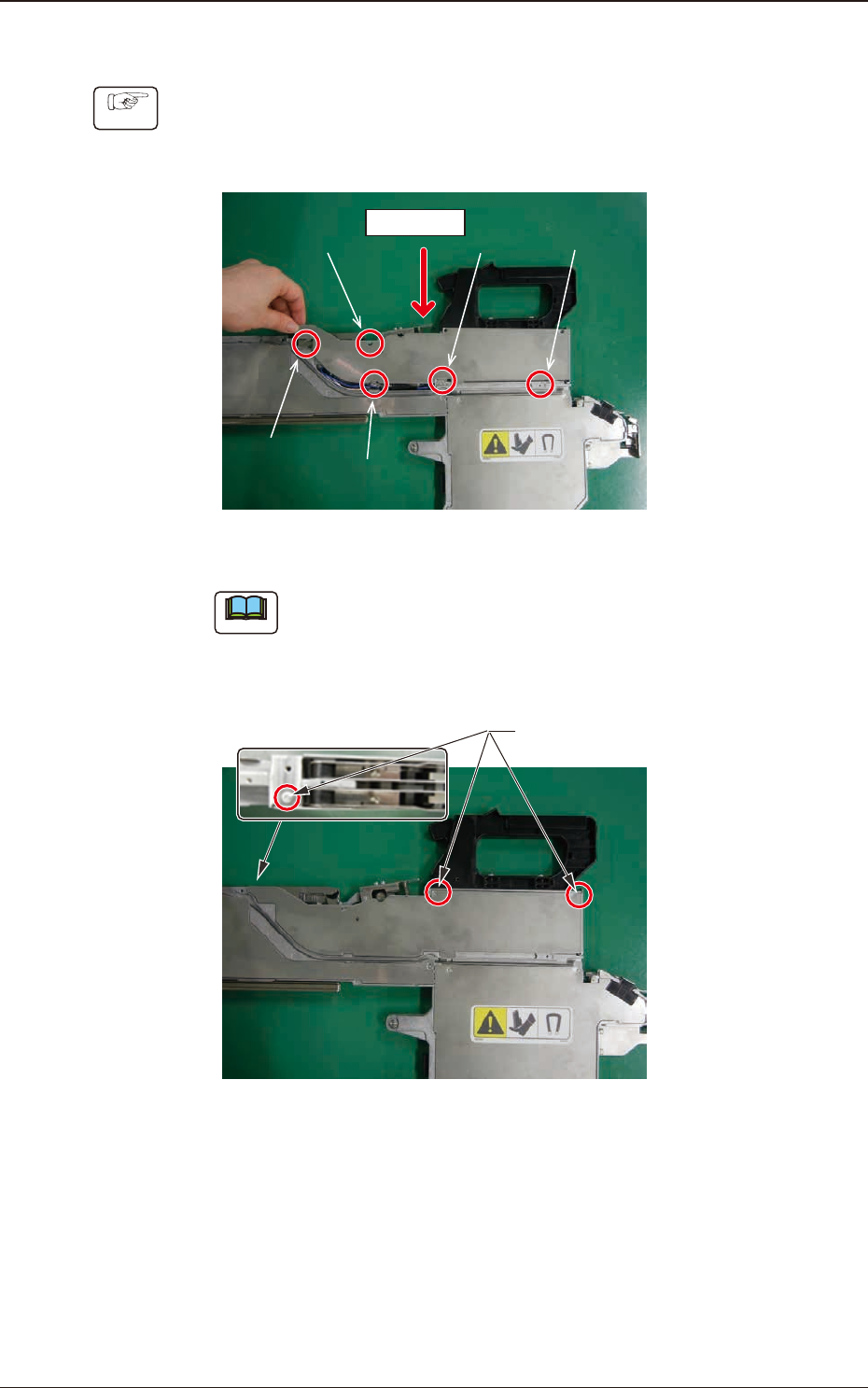

(1)抓住左侧面机盖 1 的左侧，向箭头方向滑动安装。

按照下图所示①～④的步骤，将左侧面机盖 1 的爪部插入槽部之后，

边从上按住边滑动。

滑动方向

步骤②,2 处

步骤④,2 处

步骤③,1 处

步骤①,2 处

Fig.G14

Note

(a)安装左侧面机盖 1 之前，请拆卸线路板箱盖。

(b)安装机盖时，请注意不要夹住电缆。

(2)拧紧机盖固定螺钉，固定左侧面机盖 1。

机盖固定螺钉

Fig.G15

OM-1744

7-12

1209-001

7.5维护保养方法

7.5.1.3左侧面机盖 2 的拆卸步骤

Procedure

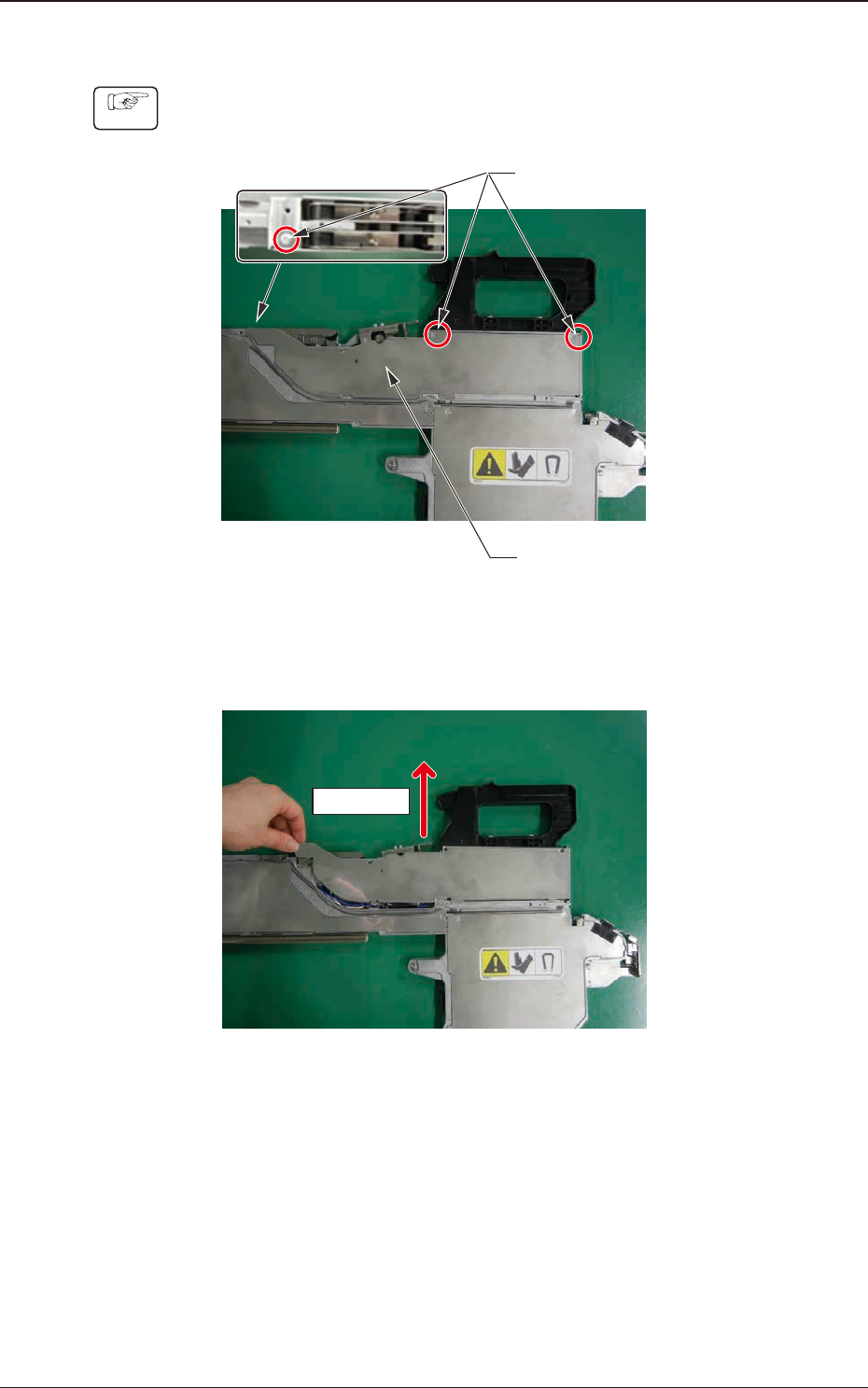

(1) 拆卸固定左侧面机盖 2 的 3 处螺钉。

左侧面机盖 2

机盖固定螺钉

Fig.G16

(2)抓住左侧面机盖 2 的上侧，向箭头方向滑动拆卸。

滑动方向

Fig.G17

OM-1744

7-13

1209-001

7.5维护保养方法

7.5.1.4左侧面机盖 2 的安装步骤

Procedure

(1)抓住左侧面机盖 2 的上侧，向箭头方向滑动安装。

按照下图所示①～⑤的步骤，将左侧面机盖 2 的爪部插入槽部之后，

边从上按住边滑动。

滑动方向

步骤①

步骤②

步骤③

步骤④

步骤⑤

Fig.G18

Note

安装机盖时，请注意不要夹住电缆。

(2)拧紧机盖固定螺钉，固定左侧面机盖 2。

机盖固定螺钉

Fig.G19

OM-1744

7-14
