HGR14 附录 1.5 识别 装置维护 附录 1-110 ② 芯片数据 通常部品数据 1 枚 特殊部品（ QFP · SOP 等） 6 枚 “ QFP · SO P 照相机识别 数据” “ QFP · SO P 整体识别引 线缺信息” 1 边 ~4 边 4 枚 HGR14-C- PM A01-A03- 00
HGR14
附录 1.5 识别装置维护
附录 1-109
查明原因所需信息（轮廓识别）
为了迅速查明原因，请告知以下信息。
打印识别错误画面
:
1 枚
打印芯片数据
∗
1）
:
1 枚（特殊部品 6 枚）
部品样品
:
多个
∗
1）:
QFP·SOP 等包括“QFP·SOP 照相机识别数据”、“QFP·SOP 整体识别引线缺信息”。
① 识别错误画面
HGR14-C-PMA01-A03-00
4Z4C-001P
HGR14
附录 1.5 识别装置维护
附录 1-110

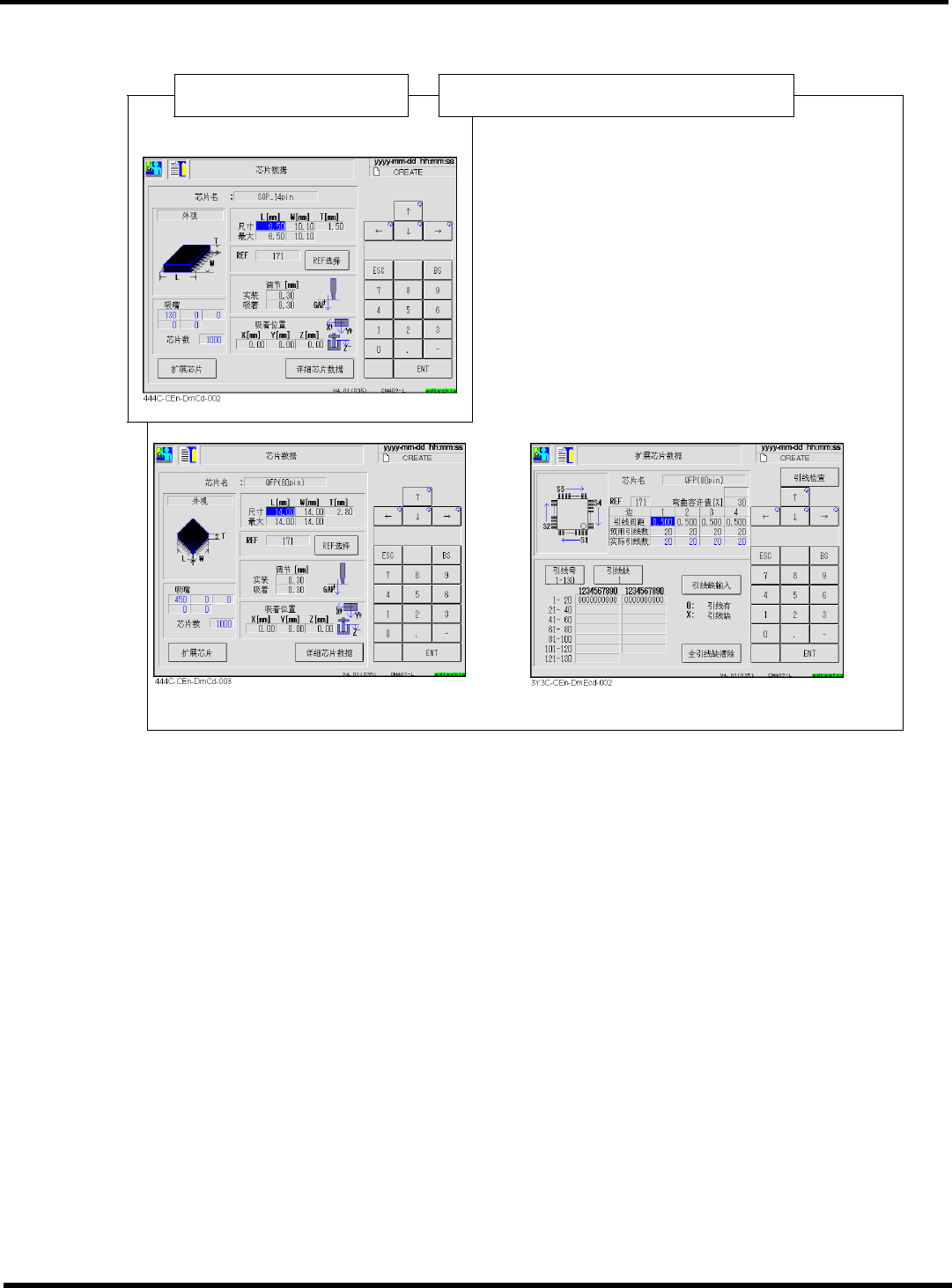

② 芯片数据
通常部品数据 1 枚
特殊部品（QFP·SOP 等） 6枚
“QFP·SOP 照相机识别数据” “QFP·SOP 整体识别引线缺信息”1 边~4 边 4 枚
HGR14-C-PMA01-A03-00
HGR14
附录 1.5 识别装置维护
附录 1-111
附录
附录附录
附录
1.5.3
识别装置更新
识别装置更新识别装置更新
识别装置更新
在这里能够进行识别装置的更新。
将进行版本升级的识别系统从软盘中复制到 RAM，比较（读取检查）软盘的系统和 RAM 的系统
后，如果没有问题，写入存储器。
<显示说明>
‘ROM 版本’
:
当前的识别 ROM 版本
‘系统版本’
:
进行上载的识别系统版本
‘全部区块数’
:
当前的识别系统容量
‘传送中区块数’
:
传送完成后的识别系统容量
1.
按<主菜单>画面上的 。
•
显示<机器参数菜单>画面。
2.
按[机器维护]。
•
显示<机器维护菜单>画面。
下一页
HGR14-C-PMA01-A03-00
