1.4.3
识别错误信息一览
识别错误信息一览识别错误信息一览
识别错误信息一览
识别错误内容包括全部参考编号的共用内容和参考固有的内容，如表 4－1 所示区分。
此表为识别错误内容的一览，详细内容请参阅“附录 1.4.4 识别错误的处理方法”。
请注意，个别项目根据参考编号、规定值等会有所不同。
硬件相关项目
编号 内容
0
1
CPU 功能异常
2
图像读取异常
3
图像处理特殊功能异常
4
图像存储器、照相机异常
5
参考编号异常
6
7
图像读取异常（线路照相机的扫描开始位置不良）
8
图像读取异常（线路照相机的扫描超时）
9
共用项目
编号 内容
10
象素比率的设定错误
11
芯片数据的设定错误
12
预约参考
13
自动测量对象以外的参考
14
无部品吸着
15
无识别对象
16
(同上）
17
轮廓异常
18
轮廓跟踪开始点附近无识别对象
19
灯值设定错误
∗
1） 以下情况下，有可能显示全部识别错误代码，请注意。
1）芯片数据的设定错误。
(长度、宽、间距、引线信息、参考编号)
2）灯值（Lamp）或者临界值（TH）的设定错误
有可能显示与原来的错误原因不同的错误代码。
∗
2） 识别错误代码 No.0 ~ No.9（相关硬件）可以认为是识别装置异常。
出现此代码时，请与本公司联系。
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-66
个别项目
编号 内容
20
特征符号规定数以外
21
式样或者吸着角度异常
22
参考编号的错误设定
23
芯片数据（输入参数）的错误设定
24
25
L（长度）异常
26
W（宽度）异常
27
L（长度）或者 W（宽度）异常
28
29
30
P（间距）异常
31
(引线数)异常
32
引线宽度异常
33
引线列等不在一条直线上
34
引线列等不在一条直线上（引线长度异常）
35
P（间距）异常
36
(引线数)异常
37
(间距)或者（引线数）异常
38
引线图形异常
39
40
平行度异常
41
直交度异常
42
平行度或者直交度异常
43
角度异常
44
45
特殊代码<请参阅个别内容>
46
特殊代码<请参阅个别内容>
47
特殊代码<请参阅个别内容>
48
特殊代码<请参阅个别内容>
49
特殊代码<请参阅个别内容>
50
示教正常结束
表 4－1
∗
No.35~No.38 为有关引线信息的异常。
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-67
附录
附录附录
附录
1.4.4
识别错误的处理方法
识别错误的处理方法识别错误的处理方法
识别错误的处理方法
识别错误内容的利用方法
运转时，识别错误画面的代码如下所示区分。
个别项目因参考不同，规定值等也不同，请参阅对应的“个别项目”。
代码
0 ~ 9 :
硬件异常 → 请与本公司联系。
代码
10 ~ 19 :
共用项目 → 请参阅“共用项目”。
代码
20 ~ 49 :
个别项目 → 请参阅与参考相对应的“个别项目”。

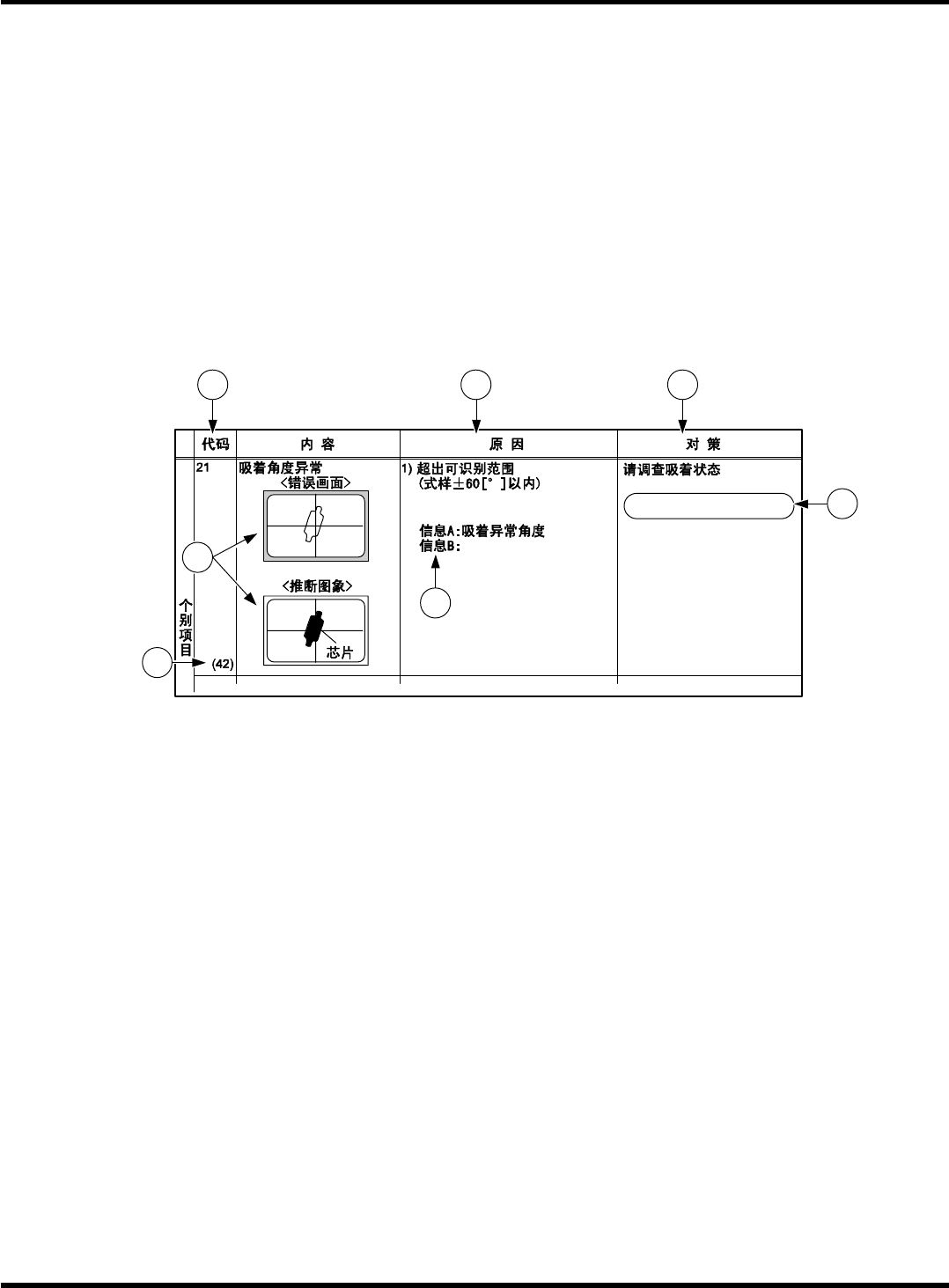

识别错误内容的说明
识别错误内容分为“代码”“内容”“原因”“对策”。
可以考虑有多个“原因”，找出符合的原因，并采取相对应的“对策”。
① 识别错误代码（ANS:或者 A:）
② 能够考虑的原因
③ 确认左侧记载原因、对策项目（可考虑没有记载的项目）
④ 识别错误画面的轮廓显示例以及推测图像
⑤ [参考]括号内显示个别项目的编号
⑥ 显示造成识别错误的原因或者推断的基准值（芯片数据）等。
不同代码的显示内容不同。
⑦ 需要变更数据等时，显示此项目。
