HGR14 附录 1.4 轮廓 识别错误信息 附录 1-76 参考 No. 形状编号 类别 71 ~ 72 5d 铝電解电容器等 2/2 ∗ 以下图的式样为 － 90 ° 。 代码 内容 原因 对策 1) L 或者 W 设定错误 请正确设定 L 或 W 。 ( 芯片数据 ) 2) 吸着错误、吸着 异常 请确认吸 着状态。 27 (37) (38) L 或者 W 设定错误 < 错误画面 > 1) L 或者 W 设定错误 请正确…

100%1 / 112
HGR14

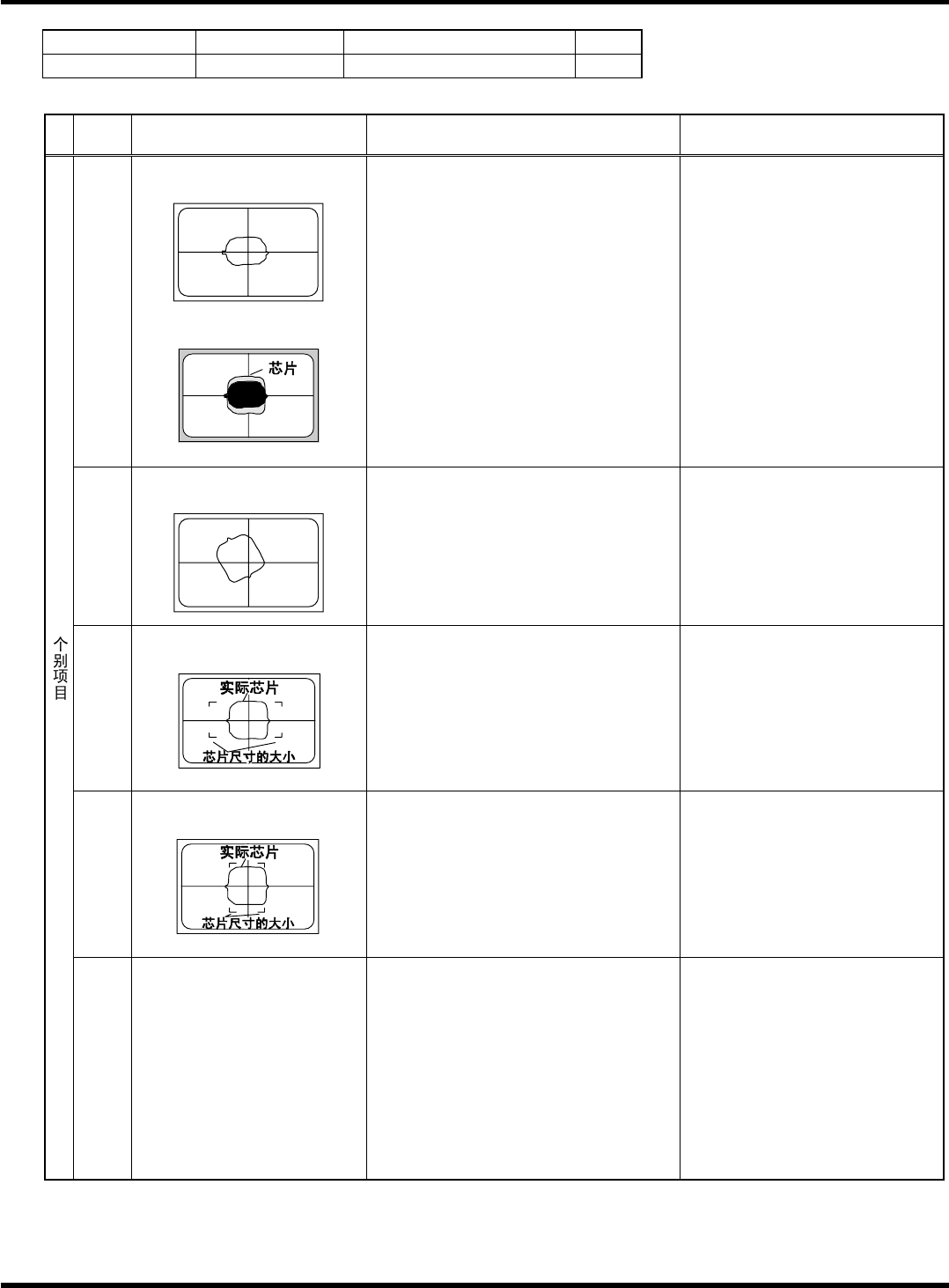

附录 1.4 轮廓识别错误信息
附录 1-75
参考 No. 形状编号 类别
71 ~ 72 5d
铝电解电容器等
1/2
∗
以下图的式样为－90
°
。
代码 内容 原因 对策
20
(20)
特征符号在规定外
<错误图像>
<推断图像>
1)
吸着错误、吸着异常 请确认部品高度、吸着位置，使吸
着状态更趋稳定。
21
43
(15)
吸着角度异常
<错误画面>
1)
超出可识别范围
（式样
±
60[
°
]以内）
请确认吸着状态。
请确认式样角度。
1)
L 设定错误 请正确设定 L。
(芯片数据)
2)
吸着错误、吸着异常 请确认吸着状态。
25
(7)
L 设定错误
<错误画面>
1)
W 设定错误 请正确设定 W。
(芯片数据)
2)
吸着错误、吸着异常 请确认吸着状态。
26
(6)
W 设定错误
<错误画面>
HGR14-C-PMA01-A03-01
HGR14

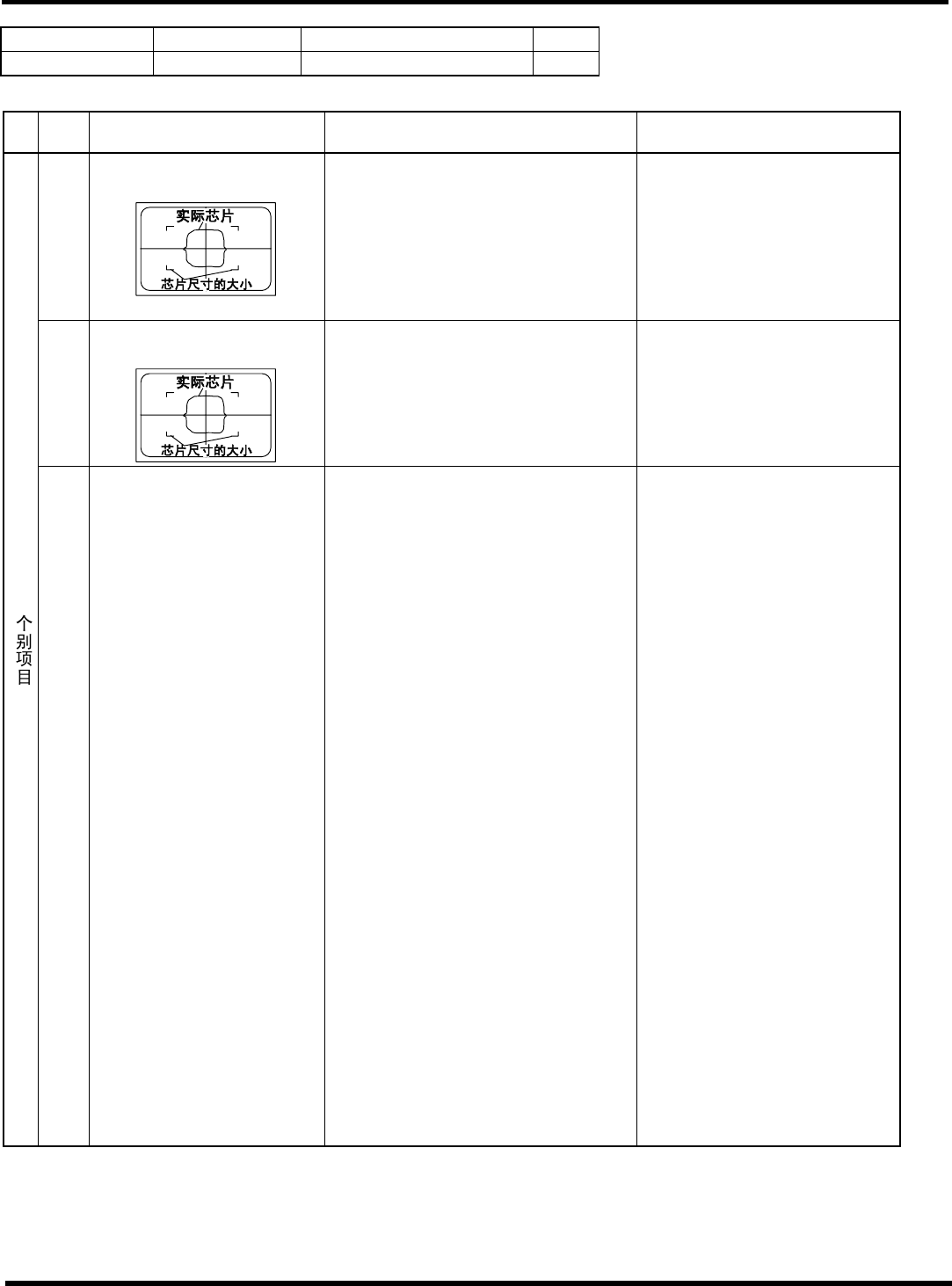

附录 1.4 轮廓识别错误信息
附录 1-76
参考 No. 形状编号 类别
71 ~ 72 5d
铝電解电容器等
2/2
∗
以下图的式样为－90
°
。
代码 内容 原因 对策
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
2)
吸着错误、吸着异常 请确认吸着状态。
27
(37)
(38)
L 或者 W 设定错误
<错误画面>
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
2)
吸着错误、吸着异常 请确认吸着状态。
46
(17)
(18)
边缘识别异常
<错误画面>
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-77
参考 No. 形状编号 类别
73 ~ 74, 87 3a
小功率晶体管 等
1/1
∗
以下图的式样为 0
°
。
代码 内容 原因 对策
1)
吸着错误、吸着异常
（错误画面上只看见吸嘴的轮廓）
请确认吸着状态。
(确认芯片数据及高度检测系统)
2)
参考编号错误 请确认参照编号。
(芯片数据)
20
(20)
特征符号在规定外
<错误图像>
<推断图像>
[规定值] 3 个以上
21
(15)
吸着角度异常
<错误画面>
1)
超出可识别范围
（式样
±
90[
°
]以内）
请确认吸着状态。
请确认式样角度。
请检查部品的包装状态。
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
2)
部品异常
27
(25)
L 或者 W 设定错误
<错误画面>
1)
部品异常（引线弯曲等）
请检查部品的包装状态。
30
(26)
引线间距异常
<错误图像>
1)
部品异常（引线弯曲等） 请检查部品的包装状态。
33
(27)
引线列不在一条直线上
<错误画面>
HGR14-C-PMA01-A03-01
