HGR14 附录 1.4 轮廓 识别错误信息 附录 1-89 参考 No. 形状编号 类别 128 5l 圆盘、焊锡球 等 1/1 代码 内容 原因 对策 1) L 、 W 设定错误 请正确设定 L 或 W 。 ( 芯片数据 ) 26 检测尺寸异常 < 错误画面 > 2) 部品异常 请确认对象部品 。 HGR14-C- PM A01-A03- 01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-88
参考 No. 形状编号 类别
114 5i
侧方照射类型芯片
LED
等
1/1
代码 内容 原因 对策
1)
识别角度超出容许范围
±
30
°
以上
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
21
43
识别角度异常
<错误画面>
请确认式样角度。
(配置数据)
1)
L 设定错误 请正确设定 L。
(芯片数据)
25
L 设定错误
<错误画面>
2)
部品异常
请确认对象部品。
1)
W 设定错误 请正确设定 W。
(芯片数据)
26
W 设定错误
<错误画面>
2)
部品异常
请确认对象部品。
1)
不能检测电极候补点
(找不到 L 的距离关系的 2 点角部)
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
48
49
电极部形状异常
<错误画面>
请确认式样角度。
(配置数据)
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-89
参考 No. 形状编号 类别
128 5l
圆盘、焊锡球
等
1/1
代码 内容 原因 对策
1)
L、W 设定错误 请正确设定 L 或 W。
(芯片数据)
26
检测尺寸异常
<错误画面>
2)
部品异常
请确认对象部品。
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-90
参考 No. 形状编号 类别
131 ~ 135 1g
电阻网络 等
1/2
∗

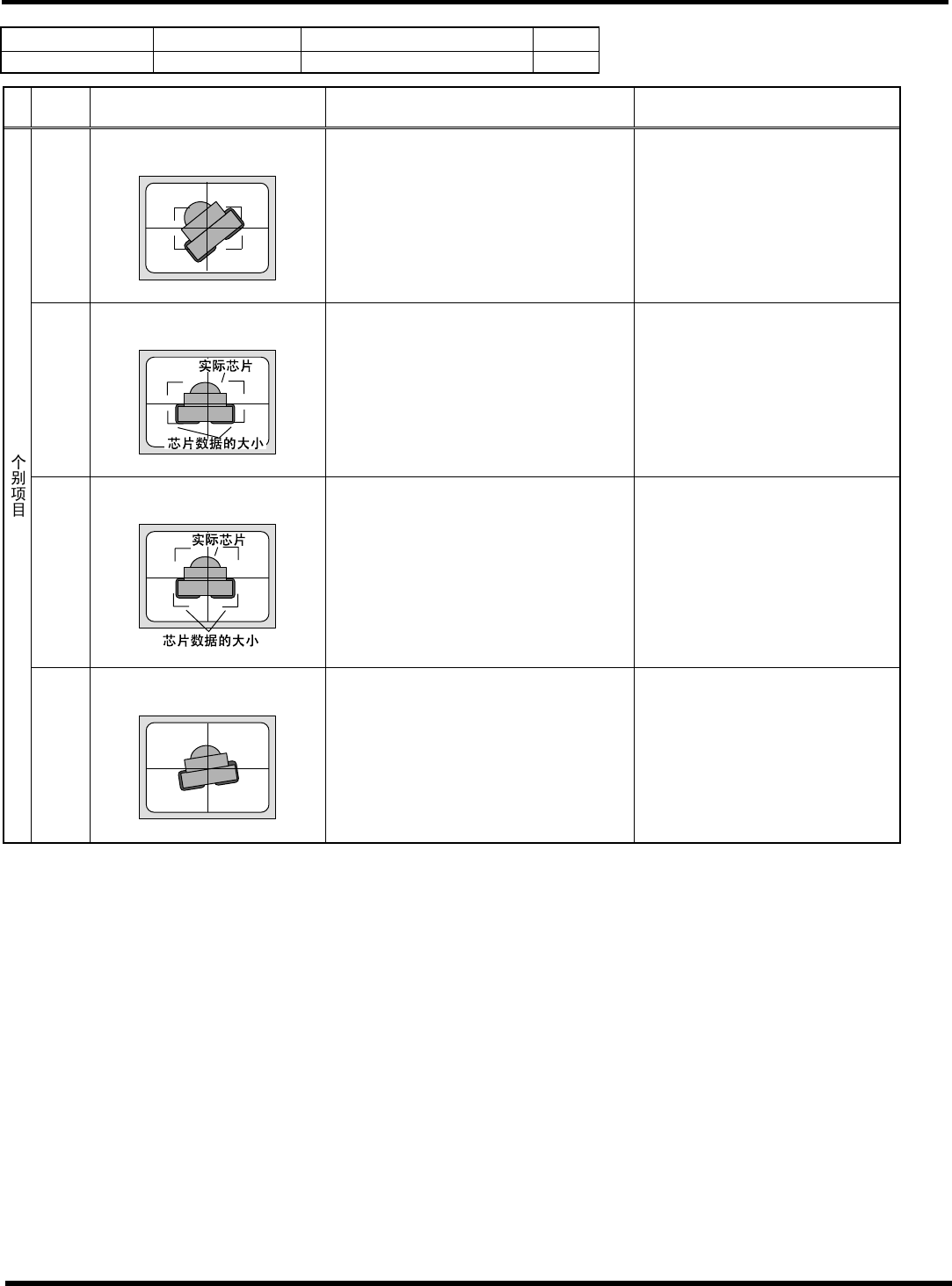

以下图的式样为
±
90
°
。
代码 内容 原因 对策
1)
吸着错误、吸着异常
（错误画面上只看见吸嘴的轮廓）
请确认吸着状态。
（确认芯片数据及高度检测系统）
2)
参考编号错误 请确认芯片数据的参考编号。
（芯片数据）
20
(20)
特征符号在规定外
<错误画面>
<推断图像>
[规定值] 3 ~ 8 个
1)
超出可识别的角度范围 请确认吸着状态。
21
43
(15)
吸着角度异常
<错误画面>
2)
吸着异常
（芯片尺寸 L）/（芯片尺寸 W）
1)
≤
1.2 式样
±
60
°
2) 1.2
≤
式样
±
90
°
请确认式样角度。
1)
L 设定错误 请正确设定 L。
25
(3)
(7)
L 设定错误
<错误画面>
1)
W 设定错误
请正确设定 W。
（芯片数据）
26
(2)
(6)
W 设定错误
<错误画面>
1)
L 或者 W 设定错误 请正确设定 L 或 W。
（芯片数据）
27
(1)
(8)
(9)
L 或者 W 设定错误
<错误画面>
