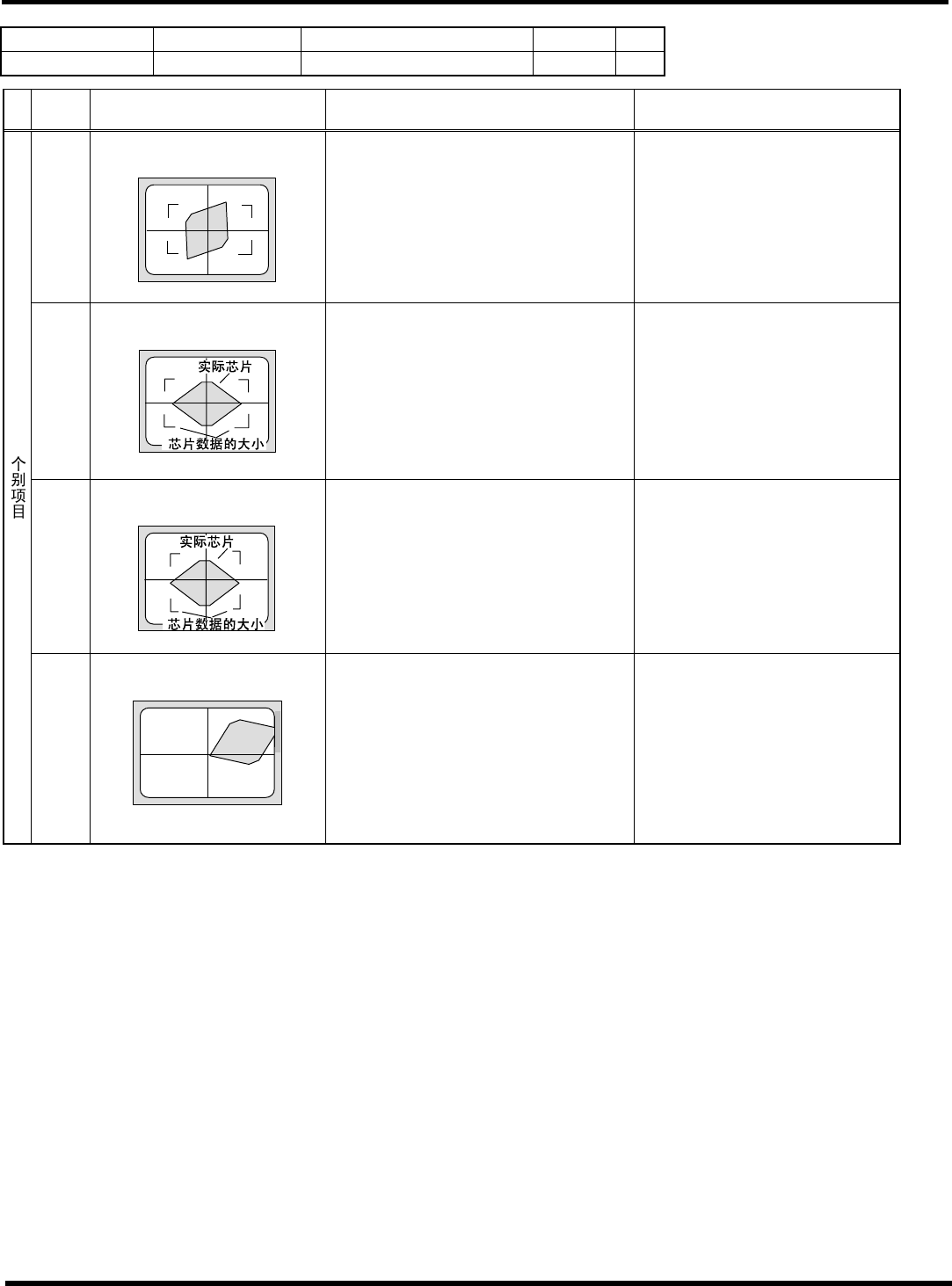

HGR14
附录 1.4 轮廓识别错误信息
附录 1-84
参考 No. 形状编号 类别
92 ~ 93 5g
带角的钽电容器 等
1/2
∗
以下图的式样为 0
°
。
代码 内容 原因 对策
1)
吸着错误、吸着异常 请检查吸着状态。
2)
部品异常 请检查部品的包装状态。
20
(20)
特征符号在规定外
<错误图像>
<推断图像>
[规定值] 1~6 个
21
(15)
吸着角度异常
<错误画面>
1)
超出可识别范围
（式样
±
90[
°
]以内）
请确认吸着状态。
请确认式样角度。
1)
L 设定错误 请正确设定 L。
(芯片数据)
25
(25)
L 设定错误
<错误画面>
1)
W 设定错误
请正确设定 W。
(芯片数据)
26
(26)
W 设定错误
<错误画面>
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-85
参考 No. 形状编号 类别
92 ~ 93 5g
带角的钽电容器 等
2/2
∗
以下图的式样为 0
°
。
代码 内容 原因 对策
1)
L 或者 W 设定错误 请正确设定 L 或 W。
(芯片数据)
27
(27)
(41)
L 或者 W 设定错误
<错误画面>
1)
部品异常 请检查部品的包装状态。
40
43
(40)
(43)
角度异常
<错误画面>
HGR14-C-PMA01-A03-01
HGR14
附录 1.4 轮廓识别错误信息
附录 1-86
参考 No. 形状编号 类别 识别方法
96 ~ 97 5b
线圈
等
透过
1/1
代码 内容 原因 对策
1)
识别角度超出容许范围
±
60
°
以上
请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
21
43
(15)
(25)
识别角度异常
<错误画面>
请确认式样角度。
(配置数据)
1)
L 设定错误 请正确设定 L。
(芯片数据)
25
L 设定错误
<错误画面>
2)
部品异常
请确认对象部品。
1)
W 设定错误 请正确设定 W。
(芯片数据)
26
W 设定错误
<错误画面>
2)
部品异常
请确认对象部品。
1)
L 或 W 设定错误
用于识别的画像 (画面) 尺寸是根
据芯片数据的 L/W 决定。
请正确设定 L 或 W。
(芯片数据)
45
46
边点检测异常
<错误画面>
2)
吸着错误、吸着异常 请确认部品高度、吸着位置、吸着
偏移量、使用吸嘴，使吸着状态更
趋稳定。
HGR14-C-PMA01-A03-01
