HGR14 附录 1.3 按形 状输入数据项 目 附录 1-39 形状编号 对象形状 参考编号 对象部品 （类别） 对应 Ver. 4h 4 向引线排列 的 J 型 引线部品 166 ~ 170 PLCC 等 V7.0 0 以上 形状以及 输入数据 识别方式 以及结果 长度 L 宽度 W 判断标准 1) 长度 : L ± (2 0% ) 2) 宽度 : W ± (20 %) 3) 引线排列 平行度 : ± 6[ ° ] 4) 引线间距 …
HGR14
附录 1.3 按形状输入数据项目
附录 1-38
形状编号
对象形状
参考编号
对象部品
（类别）
对应
Ver.
4g
双向引线排列的
J
型
引线部品
166 ~ 170 SOJ
等
V7.00
以上
形状以及输入数据
识别方式以及结果
长度
L
宽度
W
引线数
N2
引线数
N4
临时引线数
V2
临时引线数
V4
间距
P2
间距
P4
引线信息
2
引线信息
4
判断标准
1)
长度
: L
±
(20%)
2)
引线排列平行度
:
±
6[
°
]
3)
引线间距误差
:
±
(
间距容许值
)
4)
角度
:
识别角度
±
30[
°
]
等
(Top view)
在全引线顶端中心识别
:
检测位置
:
检测中心
可识别姿势（只可识别以下式样
<
也有一部分例外
>
）
式样编号
0 1 2 3
式样
进给方向
式样角度
±
0
°
±
180
°
+
90
°
−
90
°
（备注）
1. QFP 扩大数据，不管式样角度，请向 2 边和 4 边输入数据。
2. 关于间距容许量，一般设定 20 ~ 30%。(CM301 为选购件)
3. 输入引线信息时的注意事项。
登录到引线信息里的引线用于定位和合格品的判定。请勿登录有可能误看做是引线的散热片等。是
造成误识别和精度不良的原因。另外，对没有登录到引线信息里的部分不会进行引线的检测。根据
假想引线（实际引线及临时引线）计算识别结果。引线排列中心以 1/2 间距为单位可移动。
例 1)
引线排列中心有散热片、铸型时
(
实际引线数
N2/N4=6,
临时引线数
V2/V4=10)
散热片等
实际引线
临时引线
识别中心
HGR14-C-PMA01-A02-01
HGR14
附录 1.3 按形状输入数据项目
附录 1-39
形状编号
对象形状
参考编号
对象部品
（类别）
对应
Ver.
4h
4 向引线排列的
J
型
引线部品
166 ~ 170 PLCC
等
V7.00
以上
形状以及输入数据
识别方式以及结果
长度
L
宽度
W
判断标准
1)
长度
: L
±
(20%)
2)
宽度
: W
±
(20%)
3)
引线排列平行度
:
±
6[
°
]
4)
引线间距误差
:
±
(
间距容许值
)
(Top view)
5)
角度
:
识别角度
±
30[
°
]
等
在全引线顶端中心识别
:
检测位置
:
检测中心
可识别姿势（只可识别以下式样
<
也有一部分例外
>
）
式样编号
0 1 2 3
式样
进给方向
式样角度
±
0
°
±
180
°
+
90
°
−
90
°
（备注）
1. 关于间距容许量，一般请设定 20 ~ 30%。(CM301 为选购件)
2. 输入引线信息时的注意事项。
登录到引线信息里的引线用于定位和合格品的判定。请勿登录有可能误看做是引线的散热片等。是
造成误识别和精度不良的原因。另外，对没有登录到引线信息里的部分不会进行引线的检测。根据
假想引线（实际引线及临时引线）计算识别结果。引线排列中心以 1/2 间距为单位可移动。
例 1)
引线排列中有缺少芯片时
(
实际引线数
N1/N2/N3/N4=6,
临时引线数
V1/V2/V3/V4=10)
实际引线
临时引线
识别中心
HGR14-C-PMA01-A02-01
HGR14
附录 1.3 按形状输入数据项目
附录 1-40
HGR14-007E
形状编号
对象形状
参考编号
对象部品
（类别）
对应
Ver.

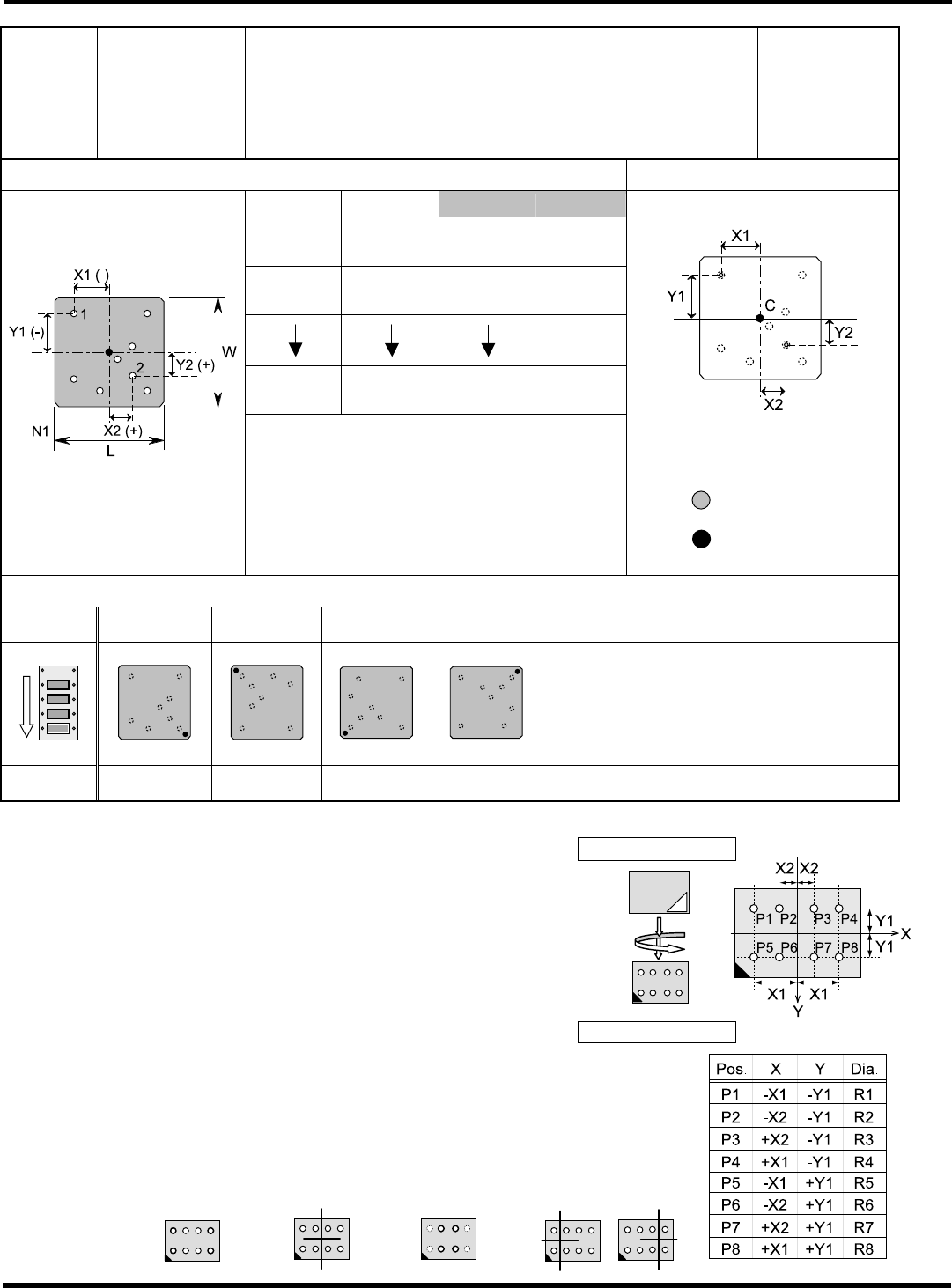

4i
配置于不定位置的焊
锡球
1
222 Flip chip
等
V7.02
以上
形状以及输入数据
识别方式以及结果
长度
L
宽度
W
球位置
X1
球位置
Y1
球直径
R1
球位置
X2
球位置
Y2
球直径
R2
球位置
X8
球位置
Y8
球直径
R8
判断标准
1)
球直径:
R
±
(球直径容许值) 等
(Bottom view)
在球中心识别
:
检测位置
:
检测中心
可识别姿势（只可识别以下式样
<
也有一部分例外
>
）
式样编号
0 1 2 3
式样
进给方向
式样角度
±
0
°
±
180
°
+
90
°
−
90
°
（备注）
1.
下面显示对象部品的识别方面的极限值。
部品俯视图
1) 最小球直径:
φ
0.1 [mm] (最大 0.3 [mm]左右)
2) 最小邻接球之间距离: 球直径
×
1.6 [mm]
3) 球位置: 通过位置坐标数据指定
4) 识别球数: 2 ~ 8 [个]
向横向反转的图
2. 输入数据时的注意事项
1) 输入球坐标(参照右图)
请输入将
式样角度为
0
°
状态的部品向横向反转时的部品中心的
球坐标。
2) 请细心选择电极位置，以避免出现类似组合。
好例子: 没有类似组合 不好例子:误识别类似位置关系的电极
(指定球位置) (识别结果) (指定球位置) (识别结果)
HGR14-C-PMA01-A02-01
HGR14-023E
