Mit Prozessanforderungen und Prozessfähigkeiten arbeiten Prozessfähigkeit von Linien in SiCluster Multiline 78 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 6.4 6 . 4 P r o z e s s f ä h ig k e it v o n L in ie…
Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
Prozessanforderungen für Lose in SiCluster Multiline
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 77
⇨ Das Dialogfeld Prozessanforderungen bearbeiten wird geöffnet.
Prozessanforderungen bearbeiten - Registerkarte Attribute bearbeiten
Linienprozess aktiviert: Für diese Prozessanforderung muss in der Linie die entsprechende
Prozessfähigkeit vorhanden sein. Das Los kann nur auf Linien mit dieser Prozessfähigkeit produziert
werden.
► Weitere Details zu den einzelnen Funktionen entnehmen Sie bitte der Online Hilfe von SiCluster Mul-
tiline.
Prozessanforderungen ändern
Es ist möglich, Änderungen an Prozessanforderungen in den Losen im Multi-Linien-Auftrag vorzuneh-
men, ohne diese Änderungen in den Leiterplatten-Beschreibungen in SIPLACE Pro durchführen zu
müssen. Dadurch können Sie zu Testzwecken Änderungen vornehmen, ohne die Basis-Daten in SI-
PLACE Pro anpassen zu müssen.
Möchte der Fertigungsplaner/Produktionsplaner dann doch wieder die ursprünglichen Prozessanforde-
rungen aus den SIPLACE Pro Leiterplatten-Beschreibungen verwenden, dann kann er diese erneut im-
portieren. Die geänderten Daten im Multi-Linien-Auftrag werden dann überschrieben.
► Pflegen Sie die Prozessanforderungen mit den Funktionen (2) und (3) aus der Sym-
bolleiste der Registerkarte Multi-Linien-Lose.
Symbol Beschreibung
Falls Sie die Prozessanforderungen im Leiterplatten-Editor von SIPLACE Pro geändert
haben, werden diese Änderungen in den Multi-Linien-Auftrag aus SIPLACE Pro importiert.
Falls Sie die Prozessanforderungen in SiCluster Multiline geändert haben, können diese
Änderungen in die SIPLACE Pro Leiterplatten-Beschreibungen exportiert werden.
Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
Prozessfähigkeit von Linien in SiCluster Multiline
78 SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline
6.4
6.4 Prozessfähigkeit von Linien in SiCluster Multiline
Prozessfähigkeit von Linien in SiCluster Multiline
Sie haben die Möglichkeit, die Prozessfähigkeiten der Linie zu bearbeiten.
► Öffnen Sie unter Konfiguration die Registerkarte Anfangsrüstungen.
► Markieren Sie die Anfangsrüstung und wählen Sie aus der Symbolleiste das Symbol (1).

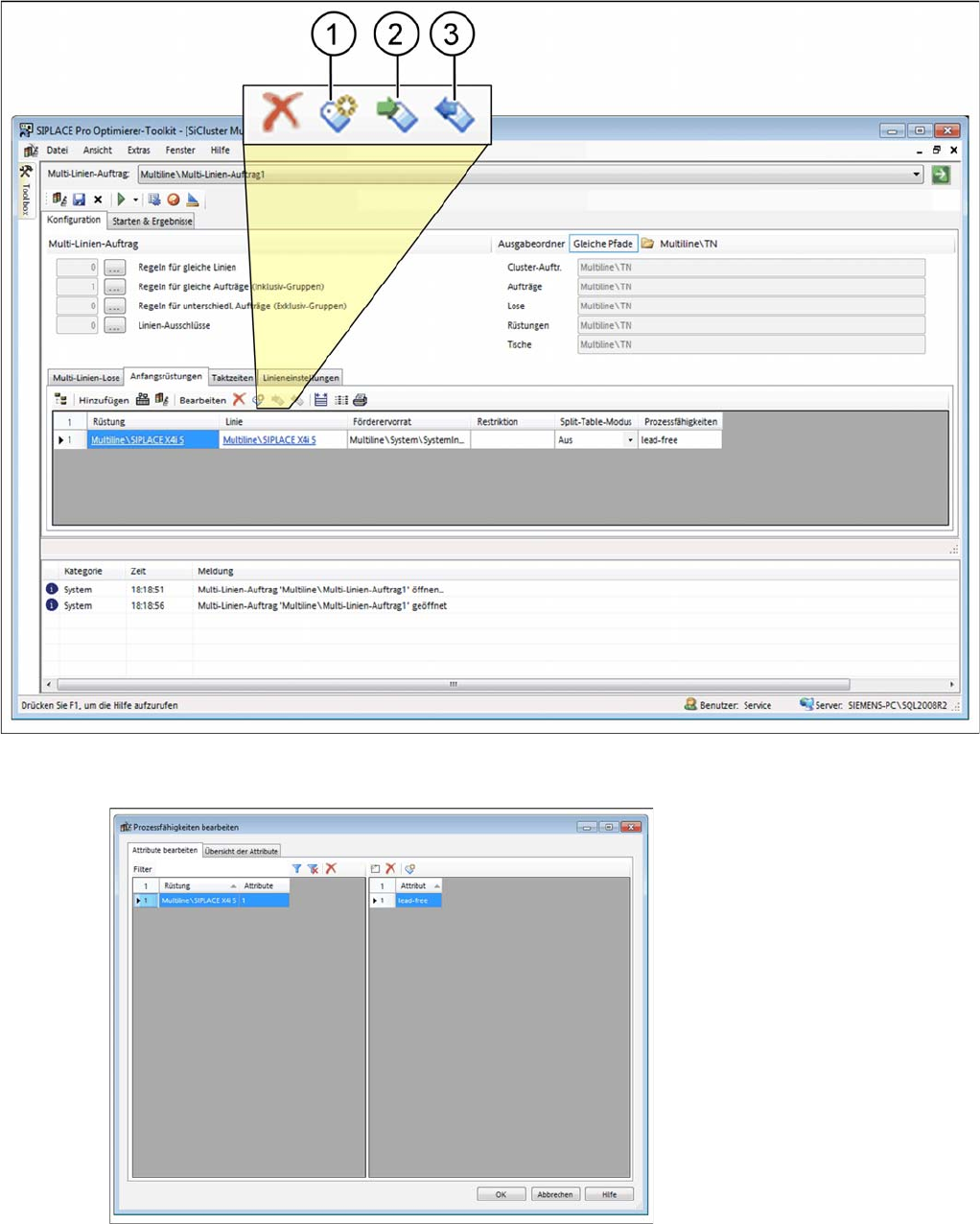

SiCluster Multiline - Registerkarte Anfangsrüstung
⇨ Das Dialogfeld Prozessfähigkeiten bearbeiten wird geöffnet.
Prozessfähigkeiten bearbeiten - Registerkarte Attribute bearbeiten
Mit Prozessanforderungen und Prozessfähigkeiten arbeiten
Attribute hinzufügen
SIPLACE SiCluster Multiline SIPLACE SiCluster Multiline 79
► Weitere Details zu den einzelnen Funktionen entnehmen Sie bitte der Online Hilfe von SiCluster Mul-
tiline.
Prozessfähigkeiten ändern
Es ist möglich, Änderungen an Prozessfähigkeiten in den Linien im Multi-Linien-Auftrag vorzunehmen,
ohne diese Änderungen in den Linien-Beschreibungen in SIPLACE Pro durchführen zu müssen. Da-
durch können Sie zu Testzwecken Änderungen vornehmen, ohne die Basis-Daten in SIPLACE Pro an-
passen zu müssen.
Möchte der Fertigungsplaner/Produktionsplaner dann doch wieder die ursprünglichen
Prozessfähigkeiten aus den SIPLACE Pro Linien-Beschreibungen verwenden, dann kann er diese er-
neut importieren. Die geänderten Daten im Multi-Linien-Auftrag werden dann überschrieben.
► Pflegen Sie die Prozessfähigkeiten mit den Funktionen (2) und (3) aus der Symboll-
eiste der Registerkarte Anfangsrüstung.
6.5
6.5 Attribute hinzufügen
Attribute hinzufügen
Sie können Attribute von Prozessanforderungen und Attribute von Prozessfähigkeiten hinzufügen.
► Wählen Sie das Symbol aus der Symbolleiste der Registerkarte Attribute bearbeiten.
⇨ Das Dialogfeld Attribute hinzufügen wird geöffnet.
Dialogfeld: Attribute hinzufügen
Im Dialogfeld Attribute hinzufügen werden alle bereits vorhandenen Attribute (Prozessfähigkeiten der Li-
nie und die Prozessanforderungen der Leiterplatte) aufgelistet. Sie können einen oder mehrere Attribute
auswählen, die in die Leiterplatten eingetragen werden sollen.
Symbol Beschreibung
Falls Sie die Prozessfähigkeiten im Linien-Editor von SIPLACE Pro geändert haben, wer-
den diese Änderungen in den Multi-Linien-Auftrag aus der SIPLACE Pro Linie importiert.
Falls Sie die Prozessfähigkeiten in SiCluster Multiline geändert haben, können diese
Änderungen in die SIPLACE Pro Linien-Beschreibungen exportiert werden.
