Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Softwareversion 503.xx Ausgabe 02/2002 6.1 Gehäuseform-Editor (GF-Editor)
211
I
t I I
Y bei Bestücken (nicht bei 6xx) reduzierte Beschleunigung der Y-Achse beim Befördern des
BE's von der Abhol- zur Bestückposition mit dem RV-Kopf
reduzierte Beschleunigung der Y-Achse beim Befördern des
BE's von der IC-Kamera zur Bestückposition mit dem IC-Kopf
● Button neben der gewünschten Achse aktivieren.
(Beim Pipettentyp 6xx kann nur der Button für die z- und die d-Achse aktiviert werden).
● Einstellungen mit Ok bestätigen.
Das Dialogfenster schließt sich.
Die Beschleunigung der eingestellten Achsen ist für alle
Pipetten, die dem ausgewählten Typ ent-
sprechen, auf 35% reduziert.
Im Anzeigebereich ist dieser Wert in den entsprechenden Editierfeldern eingetragen.
HINWEIS
Wurde nicht für alle Achsen (Abläufe) der zugehörige Button aktiviert, ist in den entsprechenden Edi-
tierfeldern nur eine gestrichelte Linie (----) eingetragen. Dies zeigt an, dass mindestens eine Achse
nicht mit reduzierter Beschleunigung verfährt (beim Pipettentyp 6xx entweder die z- oder die d-
Achse).
Sonderablauf für Pipetten des Typs 4xx, 7xx, 8xx und 9xx an den Maschinentypen SIPLACE
80S-20/23/HS-50 und 80F4/F5
Der Sonderablauf "Beschleunigung" kann für jede Pipette der oben genannten Typen und individuell für
jede Achse festgelegt werden. D. h. die jeweilige Achse verfährt mit der dem eingegebenen Wert ent-
sprechenden Beschleunigung.
Vorgehensweise (Beispiel für die Pipette 820):
● Im Anzeigebereich (siehe Abb. 6.1.9) neben der gewünschten Pipette den Button für
"Sonderablauf" aktivieren.
● Die Schaltfläche ">>" anklicken. Das nachfolgende Dialogfenster wird geöffnet.
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Softwareversion 503.xx Ausgabe 02/2002
212
I
t I I

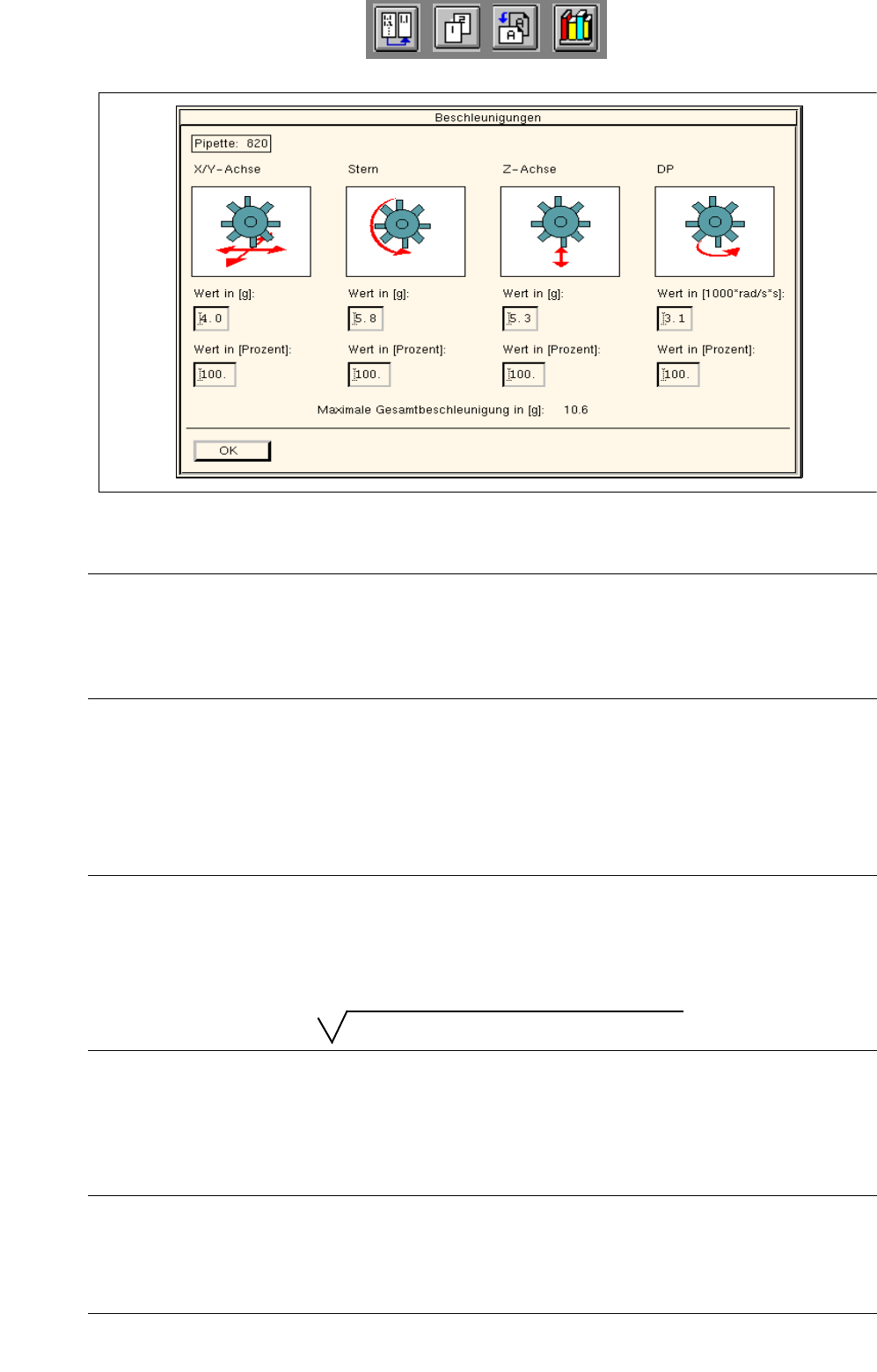

Abb. 6.1.11 Dialogfenster zur individuellen Einstellung der Beschleunigung für jede Achse
(nur für die Pipettentypen 4xx, 7xx, 8xx und 9xx)
HINWEIS
Der Beschleunigungswert kann entweder in [g] für die x/y-, Stern- und z-Achse bzw. in
[1000 x rad/s
2
] für die dp-Achse eingetragen werden, oder es kann ein Prozentwert bezogen auf die
maximale Beschleunigung der jeweiligen Achse eingetragen werden.
● Editierfeld für die gewünschte Achse anklicken.
● Wert eingeben und die RETURN-Taste betätigen oder in ein anderes Feld klicken.
Aus dem für die Beschleunigung eingetragenen Wert wird sofort der Prozentwert oder umgekehrt
der Wert in [g] bzw. [1000 x rad/s
2
] berechnet und im entsprechenden Editierfeld automatisch ein-
getragen.
HINWEIS
Die Beschleunigungswerte für die x/y-, Stern- und z-Achse können in 0,1er Schritten verändert
werden und für die dp-Achse in 100er Schritten.
Die aus den Beschleunigungswerten für die x/y- und Sternachse errechnete maximale Gesamtbe-
schleunigung wird unterhalb der Editierfelder in [g] angezeigt.
Max. Gesamtbeschleunigung = (Beschl. x + Beschl. Stern)
2
+ Beschl. y
2
● Eingaben mit Ok bestätigen.
Das Dialogfenster schließt sich.
Im Anzeigebereich ist der Prozentwert der Beschleunigung in dem entsprechenden Editierfeld ein-
getragen, sofern er für alle Achsen gleich eingestellt ist.
HINWEIS
Unterscheidet sich der Prozentwert für die eingegebene Beschleunigung bei einer oder mehreren
Achsen von den Default-Werten (35%, 70% oder 100%), ist in dem entsprechenden Editierfeld nur
eine gestrichelte Linie (----) eingetragen.
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Softwareversion 503.xx Ausgabe 02/2002 6.1 Gehäuseform-Editor (GF-Editor)
213
I
t I I

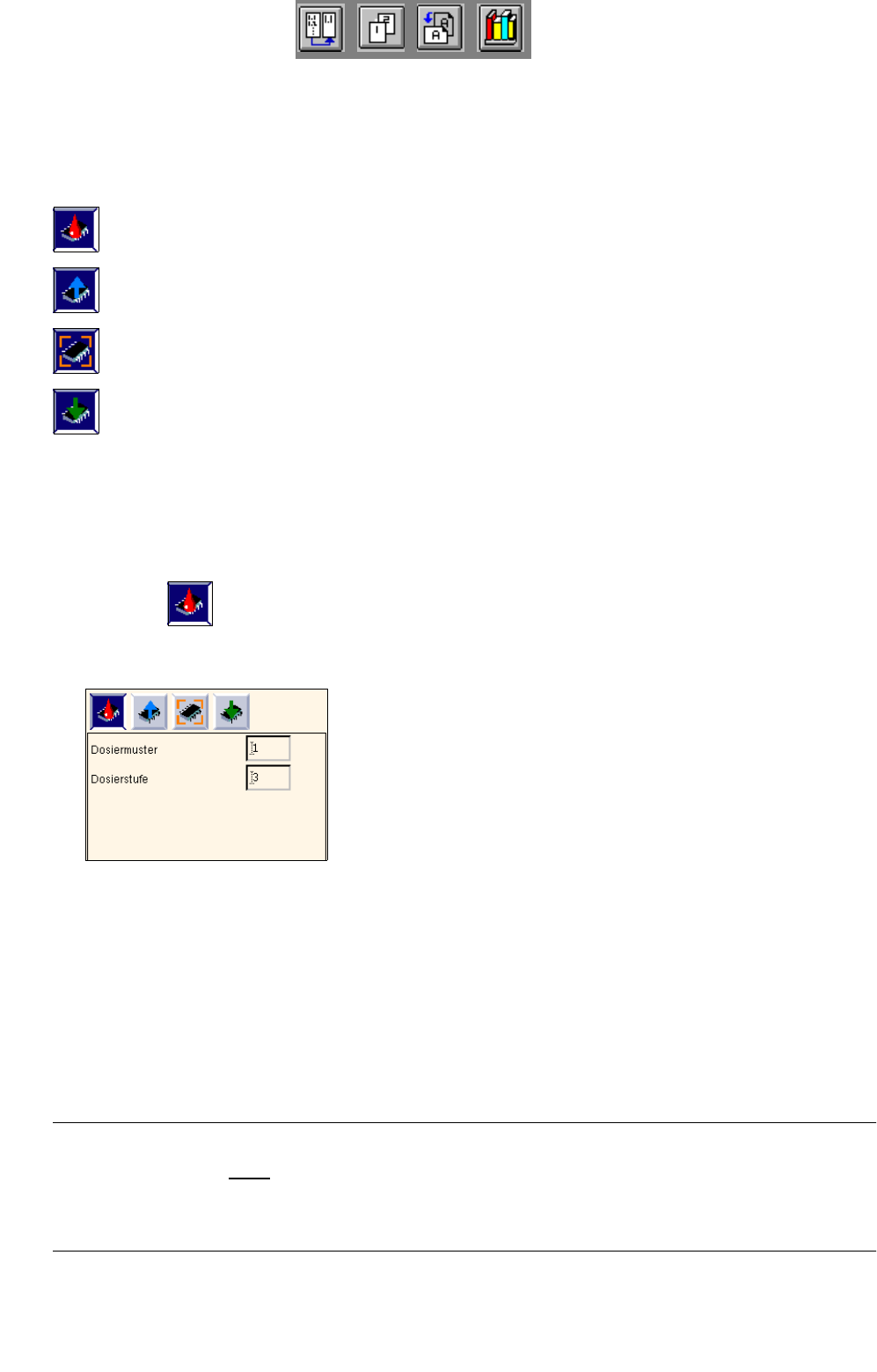

6.1.2.10 Auswahlfelder GF-Editor - Ansicht "Bearbeitungsdaten"
Links neben dem Kommandobereich sind die folgenden vier Ikonen angeordnet, mit deren Hilfe die Anzeige
auf die entsprechenden Auswahlfelder zur Festlegung des Handlingsdaten umgeschaltet werden kann:
- Anzeigen des Auswahlfeldes für den Dosiervorgang (Default-Einstellung)
- Anzeigen des Auswahlfeldes für den Abholvorgang
- Anzeigen des Auswahlfeldes für den Zentriervorgang
- Anzeigen des Auswahlfeldes für den Bestückvorgang
Auswahlfeld für den Klebevorgang
In diesem Auswahlfeld werden die Daten für den Klebevorgang festgelegt.
● Die Ikone anklicken.
Das Auswahlfeld mit den Editierfeldern zur Eingabe der Dosierdaten wird angezeigt.
- Dosiermuster Hier wird die Nummer des Dosiermusters eingetragen, welches für die
aktuelle Gehäuseform definiert wurde (siehe Kap. 7).
- Dosierstufe Hier wird für die Dosierstufe eine Zahl von 1 bis 20 eingetragen.
Die Zahl gibt die Klebermenge an, die für die jeweilige Dosierstufe an der
Kleber-Dosiereinheit definiert wurde. Die kleinste Dosierstufe (1) entspricht
der geringsten Klebermenge.
HINWEIS
Im Feld "Dosierstufe" muss
eine Zahl eingetragen sein.
Ist im Feld "Dosiermuster" keine Zahl eingetragen, gilt als Vorgabe für das Dosiermuster automatisch eine
"1", das heißt, der Klebepunkt wird zentrisch zur Bestückposition gesetzt.
