Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 503.xx Ausgabe 02/2002 17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
571
I
t I I

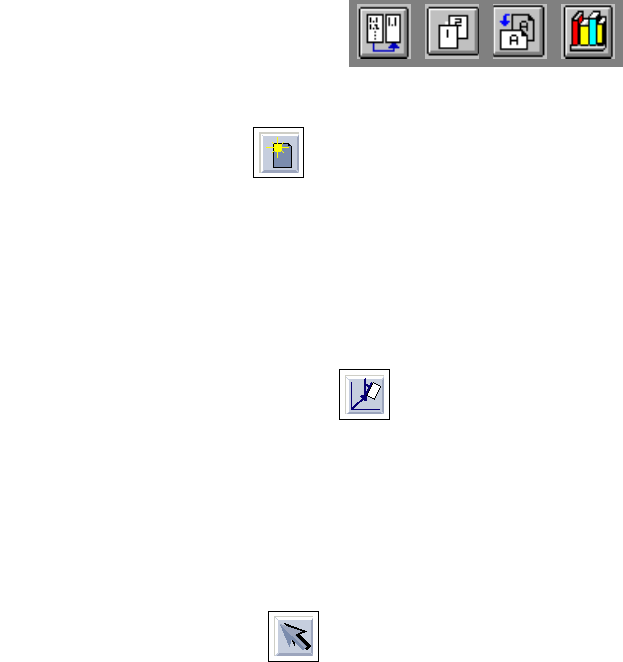

18. Im Leiterplatten-Editor die Ikone Erzeugen aktivieren.
19. Die Leiterplatte anklicken, hier: Example_3.
Eine Dialogbox wird geöffnet.
20. Das Editierfeld anklicken.
21. Den Namen des Nutzens eingeben, hier: pattern_1, und den Button OK anklicken.
Die Dialogbox wird geschlossen. Der neue Nutzen wird auf der zweiten Ebene dargestellt.
So werden die Offset-Werte des Nutzens eingegeben:
22. Die Ikone Koordinatensystem aktivieren.
23. Den Nutzen anklicken, hier: pattern_1.
Eine Dialogbox wird geöffnet.
24. Die einzelnen Editierfelder anklicken und die Offset-Werte eingeben, siehe Abb. 17.3.7 auf Seite 567.
25. Den Button OK anklicken.
Die Dialogbox wird geschlossen.
So werden die Abmessungen des Nutzens eingegeben:
26. Die Ikone Selektieren aktivieren.
27. Den Nutzen anklicken, hier: pattern_1.
28. Im Menü DIENSTE die Option NU-Editor anklicken.
Der Nutzen-Editor wird geöffnet.
29. Die Abmessungen des Nutzens eingeben, siehe Abb. 17.3.7 auf Seite 567.
So werden die Passmarken für den Nutzen definiert:
30. Im Nutzen-Editor den Button Passmarken editieren anklicken.
Der Passmarken-Editor wird geöffnet.
31. Den Button Einfuegen aktivieren.
32. Das Editierfeld PM-Set Name anklicken.
33. Einen Namen für das neue Passmarken-Set eingeben, hier: Set_1.
34. Den Button OK anklicken.
Das PM-Set Set_1 erscheint in der Passmarken-Liste.
35. Das PM-Set Set_1 in der Passmarken-Liste anklicken.
36. Das Editierfeld Passmarke anklicken.
37. Die Passmarken-Nummer für die erste Passmarke eingeben, hier: 48.
38. Die einzelnen Editierfelder für die Koordinaten anklicken, Koordinaten
eingeben (nicht mit der Eingabetaste bestätigen) hier siehe Tabelle:
39. Den Button OK anklicken.
Die Daten der Passmarke werden in die Liste der Passmarken des Passmarken-Sets übernommen.
40. Die übrigen Passmarken entsprechend definieren, hier: Passmarken 48 und 48.
41. Den Button Leiterplatten-Lageerkennung aktivieren.
42. PM-Set Set_1 in der Passmarken-Liste anklicken.
Dem PM-Set Namen Set_1 wird ein L für Leiterplatten-Lageerkennung vorangestellt.
43. Im Menü DATEI die Option Ende anklicken.
Der Passmarken-Editor wird geschlossen.
44. Im Menü DATEI die Option Ende anklicken.
Der Nutzen-Editor wird geschlossen.
Inkpunkt definieren: es ist kein Inkpunkt vorhanden.
Passmarken-Num-
mer
X Y
48 5 5
48 5 111
48 145 5
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 503.xx Ausgabe 02/2002
572
I
t I I
Es ist kein Inkpunkt vorhanden.
Nutzen-Daten und
Bestückpositionen
laden
Fortsetzung von Seite 570
Einzelschaltung
erzeugen
Fortsetzung auf Seite 574
Offset-Werte für die
Einzelschaltung
eingeben
LP-Beschreibung
Inkpunkt
definieren
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 503.xx Ausgabe 02/2002 17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
573
I
t I I
So wird in einem Nutzen eine Einzelschaltung erzeugt:
45. Die Ikone Erzeugen aktivieren.
46. Den Nutzen anklicken, hier: pattern_1.
Eine Dialogbox wird geöffnet.
47. Das Editierfeld anklicken.
48. Den Namen für die Einzelschaltung eingeben, hier: board_1, und den Button OK anklicken.
Die Dialogbox wird geschlossen. Die neue Einzelschaltung wird auf der dritten Ebene dargestellt.
So werden die Offset-Werte für die Einzelschaltung eingegeben:
49. Die Ikone Koordinatensystem aktivieren.
50. Die Einzelschaltung anklicken, hier: board_1.
Eine Dialogbox wird geöffnet.
51. Die einzelnen Editierfelder anklicken und die Offset-Werte eingeben, siehe Abb. 17.3.7 auf Seite 567.
52. Den Button OK anklicken.
Die Dialogbox wird geschlossen.
So werden die Nutzendaten und Bestückpositionen einer anderen Leiterplatte für die Einzelschaltung
geladen:
53. Die Ikone Selektieren aktivieren.
54. Die Einzelschaltung anklicken, hier: board_1.
55. Im Menü DIENSTE die Option NU-Editor anklicken.
Der Nutzen-Editor wird geöffnet.
56. Im Menü DIENSTE die Option Struktur-Editor anklicken.
Eine Dateiauswahl wird geöffnet.
57. Eine Leiterplatte mit Doppelklick anklicken, hier: Example_2.la.
Der Leiterplatten-Editor für Example_2.la wird geöffnet.
58. Die Leiterplatte (Rechteck) anklicken, hier: Example_2.
59. Mit der Tastenkombination Alt+Tab auf den Nutzen-Editor der Einzelschaltung, hier: board_1, wechseln.
60. Im Menü EDITIEREN die Option NU laden von anklicken.
Eine Dialogbox mit dem Namen des Quell-Nutzens erscheint.
61. Den Button OK anklicken.
Die NU-Daten der anderen Leiterplatte, hier: Example_2, werden in der aktuellen Einzelschaltung, hier:
board_1, übernommen, die Dialogbox wird geschlossen. Der Bestückpositions-Editor wird geöffnet.
62. Mit der Tastenkombination Alt+Tab auf den Leiterplatten-Editor der anderen Leiterplatte, hier:
Example_2.la, wechseln.
63. Die Leiterplatte anklicken, hier: Example_2.la.
64. Mit der Tastenkombination Alt+Tab auf den Bestückpositions-Editor der Einzelschaltung, hier: board_1,
wechseln.
65. Im Menü EDITIEREN die Option BP laden von anklicken.
Eine Dialogbox mit dem Namen des Quell-Nutzens erscheint.
66. Den Button OK anklicken.
Die Bestückpositionen der anderen Leiterplatte hier: Example_2 werden in der Einzelschaltung, hier:
board_1, übernommen, die Dialogbox wird geschlossen.
67. Im Menü DATEI die Option Ende anklicken.
Der Bestückpositions-Editor wird geschlossen.
68. Im Nutzen-Editor für LP-Lage-Erkennung und BP-Lage-Erkennung die entsprechenden Buttons akti-
