14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.4 Automatencontroller AC Softwareversion 503.xx Ausgabe 02/2002
470
I
t I I
14.4.3 Bedienoberfläche "Automatencontroller" öffnen
An jeder in der aktuellen Linienkonfiguration dargestellten Bestückstation befindet sich eine Ikone mit dem
Symbol "i" (siehe Bedienoberfläche "Desktop" Kap. 3, Abb. 3.1.2). Wird diese angeklickt, öffnet sich die
Bedienoberfläche des entsprechenden Automatencontrollers.
● Fläche mit dem Symbol "i" an der gewünschten Station anklicken.
Die Bedienoberfläche (Hauptfenster) des AC wird geöffnet (siehe Abb. 14.4.1).
Folgende Informationen über die ausgewählte Station werden hier angezeigt:
- Name der Anlage und Station
- eingestellte Barcode- und UFO-Strategie
- Losname, LP-Typ, Stückzahl
- Identifikationsnummer der LP
- Rüstung der Station
- eingestellte Transportbreite
- Liste der Lose und LP's
HINWEIS
Während das Hauptfenster des Automatencontrollers geöffnet ist, werden die Informationen stets auf
dem aktuellen Stand gehalten, d.h., alle Änderungen werden sofort angezeigt.
Betriebsanleitung Linienrechner UNIX 14 Steuerung / Steuerungsmodule
Softwareversion 503.xx Ausgabe 02/2002 14.4 Automatencontroller AC
471
I
t I I
14.4.4 Hauptfenster Automatencontroller
Nachfolgend werden die Bereiche des Hauptfensters und deren Aufgaben erläutert.

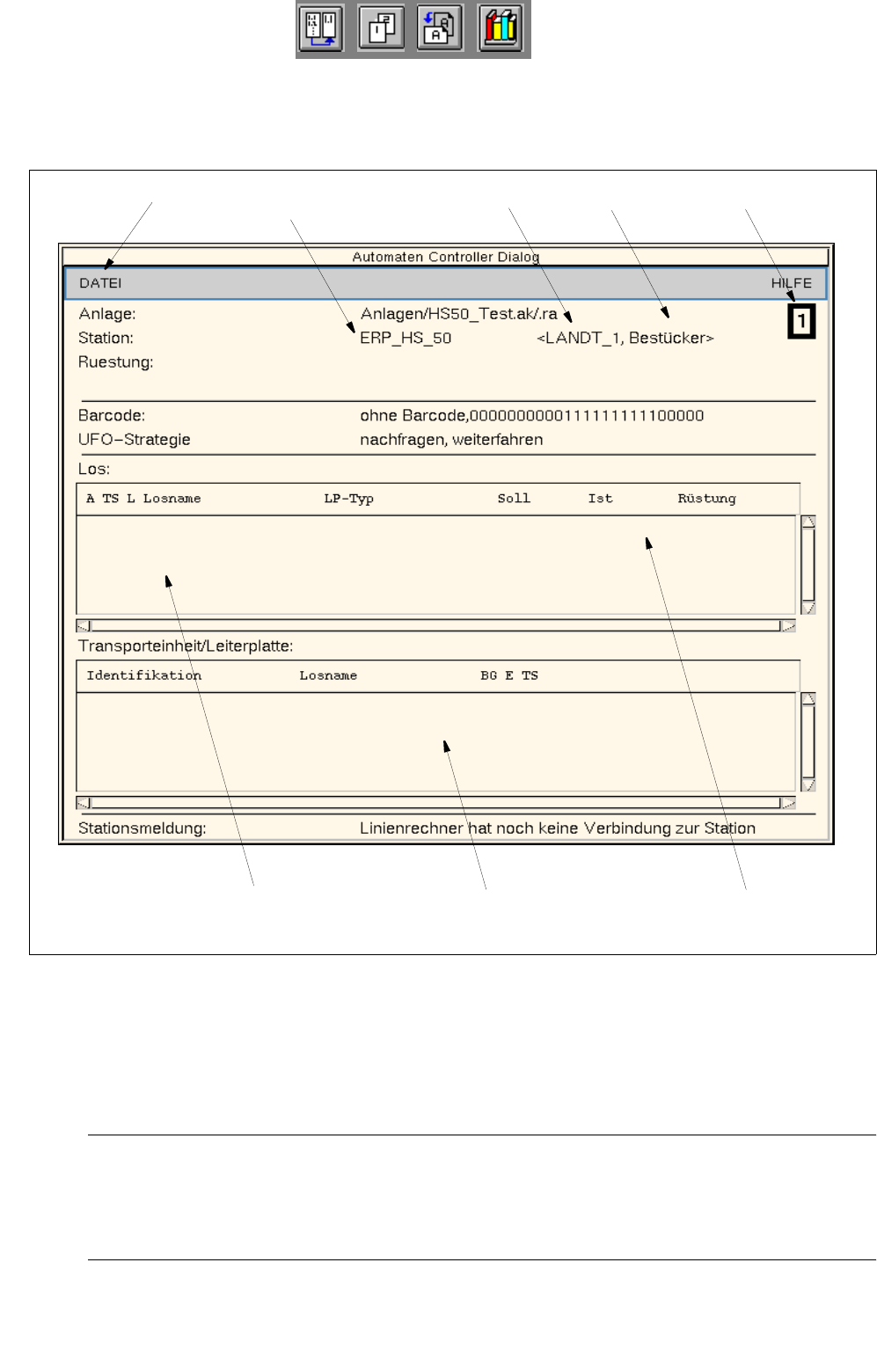

Abb. 14.4.1 Hauptfenster "Automatencontroller"
Das Hauptfenster ist folgendermaßen unterteilt:
- Menüzeile
Die Menüzeile enthält die Menüs "DATEI" und "HILFE".
HINWEIS
Da die Menüs "DATEI" und "HILFE" in der Funktion und Bedienung ähnlich wie in allen anderen
Anwendungsprogrammen des Linienrechners aufgebaut sind, werden sie umfassend in Kap. 2
beschrieben.
- Anzeigebereich
Menüzeile
Liste der vorgegebenen Lose
IEC-Bus-Adresse
log. Name
Art der Station
der Station
Liste der gerade in Bearbeitung
befindlichen (vorgegebenen) LP's
Stationsnummer
Anzeigebereich
14 Steuerung / Steuerungsmodule Betriebsanleitung Linienrechner UNIX
14.4 Automatencontroller AC Softwareversion 503.xx Ausgabe 02/2002
472
I
t I I
14.4.4.1 Anzeigebereich
In den einzelnen Gruppen dieses Bereiches sind folgende Informationen enthalten:
- Anlage: Name der Gesamtanlage (mit Pfadangabe)
(z.B. Anlagen/HS50_Test.ak/.ra)
- Station: Logischer Name der Station, IEC-Bus-Adresse und Art der
Station (z.B. ERP_HS_50 < LANDT_1, Bestücker >)
- Ruestung: Rüstungsname (z.B. SWT_all01.ar)
- Barcode: Art der Barcodestrategie (Typ und Filter)
- UFO-Strategie: Art der UFO-Strategie (z.B. nachfragen, entnehmen)
- Los: In diesem Bereich wird die Liste der vorgegebenen Lose
angezeigt. Der aktuell in Bearbeitung befindliche Auftrag ist mit
einen "a" in der ersten Spalte der Liste gekennzeichnet.
- Transporteinheit/Leiterplatte: In diesem Bereich wird die Liste der gerade in Bearbeitung
befindlichen (vorgegebenen) LP's angezeigt.
Identifikation: In der Spalte "Identifikation" wird die Nr. des Barcodes bei
Barcode-Strategie "mit Barcode" angezeigt.
(bei Barcode-Strategie "ohne Barcode" ist das Feld leer)
- Stationsmeldung: Zustand der Station (z.B. Linienrechner hat noch keine
Verbindung zur Station)
