Betriebsanleitung Linienrechner UNIX 17.3 Be schreibung der Bauelemente und Leiterplatten Software-V ersion 503.xx Ausgab e 02/2002 17.3.1 Leiterplatte 1: einfache Schaltung 543 I t I I So werden die Abme ssungen der Lei…
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.1 Leiterplatte 1: einfache Schaltung Software-Version 503.xx Ausgabe 02/2002
542
I
t I I

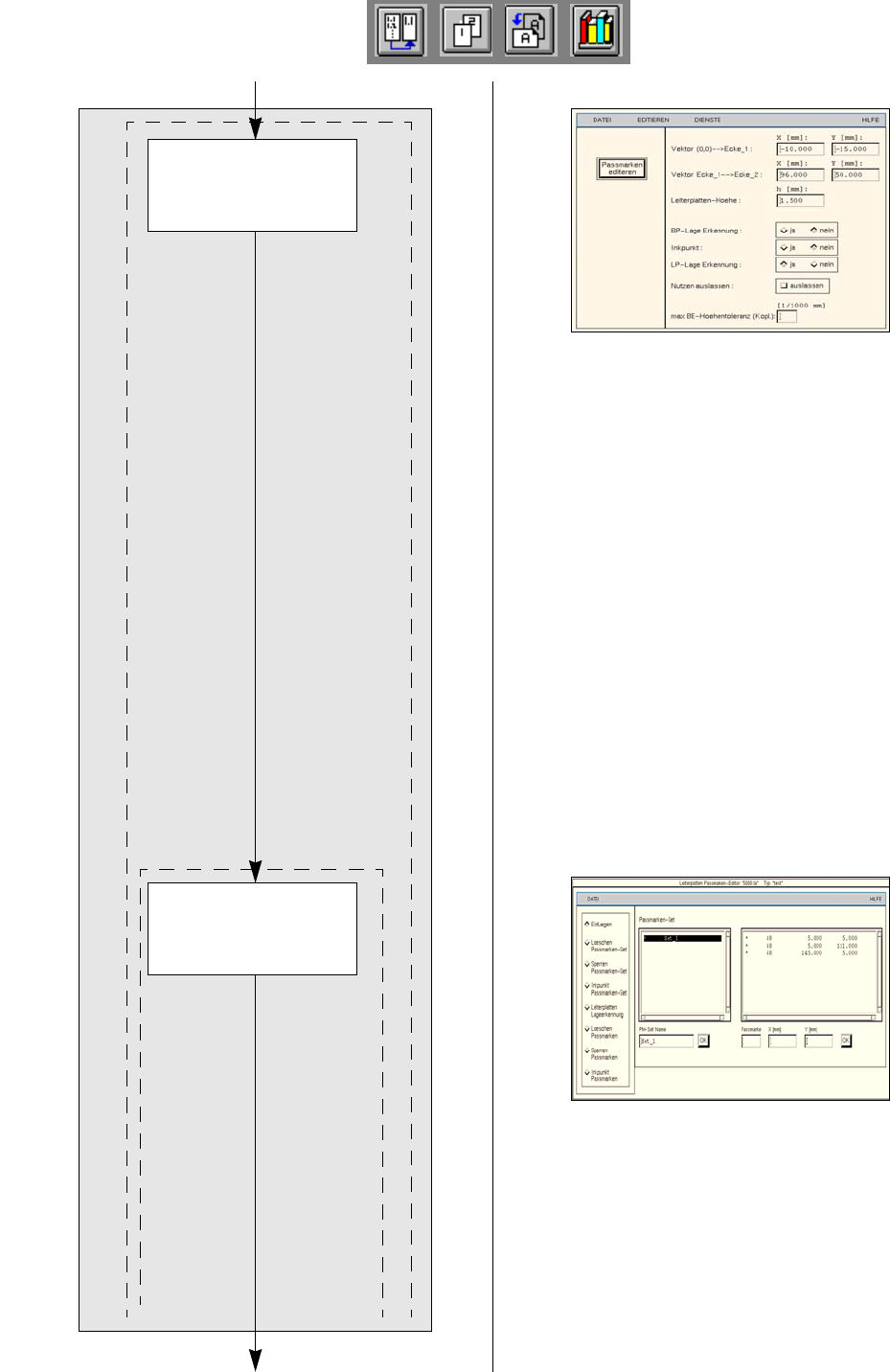

Abmessungen der
Leiterplatte eingeben
Passmarken
definieren
Fortsetzung von Seite 540
LP-Beschreibung
Nutzen-Editor
Passmarken-Editor
Fortsetzung auf Seite 544
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 503.xx Ausgabe 02/2002 17.3.1 Leiterplatte 1: einfache Schaltung
543
I
t I I
So werden die Abmessungen der Leiterplatte eingegeben:
25. Die Ikone Selektieren aktivieren.
26. Die Leiterplatte (Rechteck) anklicken.
Das Rechteck ist hellgrün markiert.
27. Im Menü DIENSTE die Option NU-Editor... anklicken.
Der Nutzen-Editor wird geöffnet.
28. Die Abmessungen der Leiterplatte eingeben. Siehe Abb. 17.3.1 auf Seite 538 und Abb. 17.3.2 .

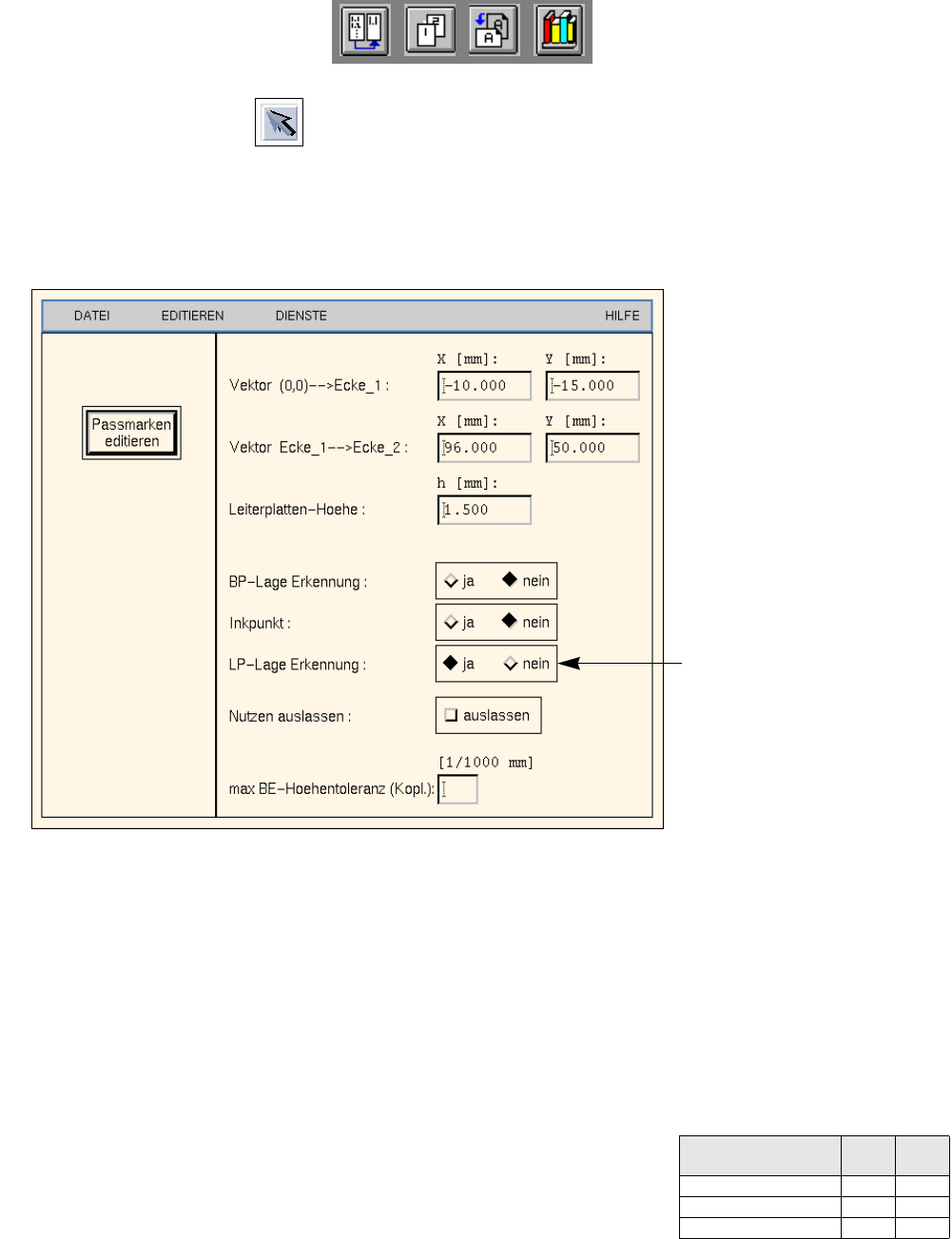

Abb. 17.3.2 Nutzen-Editor für Leiterplatte 1
So werden die Passmarken definiert:
29. Im Nutzen-Editor den Button Passmarken editieren anklicken.
Der Passmarken-Editor wird geöffnet.
30. Den Button Einfuegen aktivieren.
31. Das Editierfeld PM-Set Name anklicken.
32. Den Namen für das neue Passmarken-Set eingeben, hier: Set_1.
33. Den Button OK anklicken.
Das PM-Set Set_1 erscheint in der Passmarken-Liste.
34. Das PM-Set Set_1 in der Passmarken-Liste anklicken.
35. Das Editierfeld Passmarke anklicken.
36. Die Passmarken-Nummer eingeben, hier: 48.
37. Die Editierfelder für die Koordinaten anklicken, Koordinaten eingeben
(nicht mit Eingabetaste bestätigen!), hier siehe Tabelle:
38. Den Button OK anklicken.
Die Daten der Passmarken werden in die Liste der Passmarken des PM-Sets übernommen.
39. Die übrigen Passmarken entsprechend definieren, hier: Passmarken 48 und 48.
40. Den Button Leiterplatten-Lageerkennung aktivieren.
41. Das PM-Set Set_1 in der Passmarken-Liste anklicken.
Das PM-Set Set_1 wird mit einem vorangestellten L für die Leiterplatten-Lageerkennung markiert.
Passmarken-Num-
mer
X Y
48 -5 30
48 81 -10
48 81 30
LP-Lage-Erkennung aktivieren
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.1 Leiterplatte 1: einfache Schaltung Software-Version 503.xx Ausgabe 02/2002
544
I
t I I

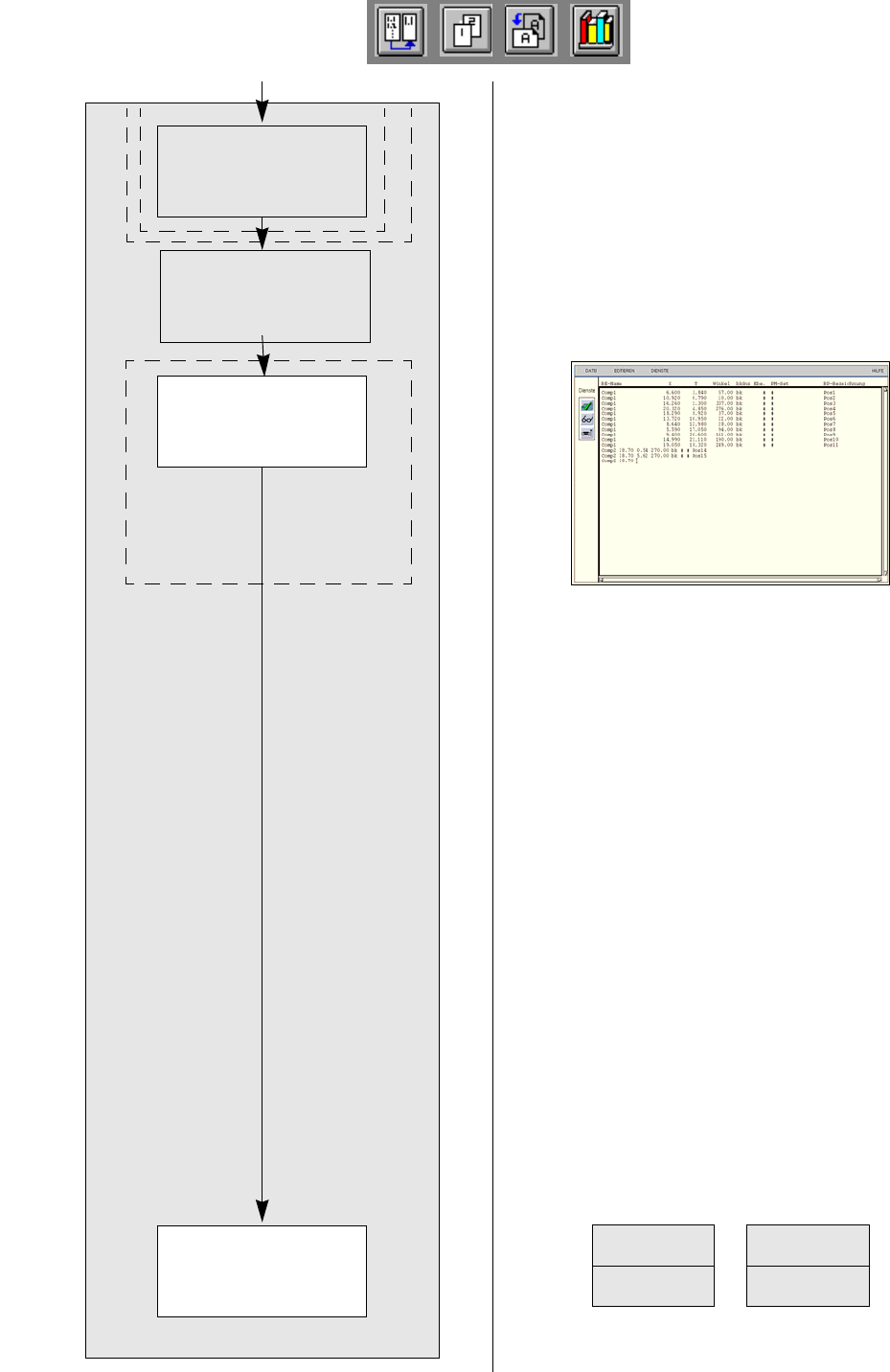

Es ist kein Inkpunkt vorhanden.
Es sind keine Nutzen und Einzelschaltungen
vorhanden.
DATEI
Sichern
DATEI
Ende
Bestückpositionen
eingeben
Inkpunkt definieren
Leiterplatten-Daten
sichern
Nutzen und Einzel-
schaltungen erzeu-
gen
Fortsetzung von Seite 542
LP-Beschreibung
Bestückpositions-Editor
