So wird in einem Nutzen eine Einzelschaltung erzeugt:
45. Die Ikone Erzeugen aktivieren.
46. Den Nutzen anklicken, hier: pattern_1.
Eine Dialogbox wird geöffnet.
47. Das Editierfeld anklicken.
48. Den Namen für die Einzelschaltung eingeben, hier: board_1, und den Button OK anklicken.
Die Dialogbox wird geschlossen. Die neue Einzelschaltung wird auf der dritten Ebene dargestellt.
So werden die Offset-Werte für die Einzelschaltung eingegeben:
49. Die Ikone Koordinatensystem aktivieren.
50. Die Einzelschaltung anklicken, hier: board_1.
Eine Dialogbox wird geöffnet.
51. Die einzelnen Editierfelder anklicken und die Offset-Werte eingeben, siehe Abb. 17.3.7 auf Seite 567.
52. Den Button OK anklicken.
Die Dialogbox wird geschlossen.
So werden die Nutzendaten und Bestückpositionen einer anderen Leiterplatte für die Einzelschaltung
geladen:
53. Die Ikone Selektieren aktivieren.
54. Die Einzelschaltung anklicken, hier: board_1.
55. Im Menü DIENSTE die Option NU-Editor anklicken.
Der Nutzen-Editor wird geöffnet.
56. Im Menü DIENSTE die Option Struktur-Editor anklicken.
Eine Dateiauswahl wird geöffnet.
57. Eine Leiterplatte mit Doppelklick anklicken, hier: Example_2.la.
Der Leiterplatten-Editor für Example_2.la wird geöffnet.
58. Die Leiterplatte (Rechteck) anklicken, hier: Example_2.
59. Mit der Tastenkombination Alt+Tab auf den Nutzen-Editor der Einzelschaltung, hier: board_1, wechseln.
60. Im Menü EDITIEREN die Option NU laden von anklicken.
Eine Dialogbox mit dem Namen des Quell-Nutzens erscheint.
61. Den Button OK anklicken.
Die NU-Daten der anderen Leiterplatte, hier: Example_2, werden in der aktuellen Einzelschaltung, hier:
board_1, übernommen, die Dialogbox wird geschlossen. Der Bestückpositions-Editor wird geöffnet.
62. Mit der Tastenkombination Alt+Tab auf den Leiterplatten-Editor der anderen Leiterplatte, hier:
Example_2.la, wechseln.
63. Die Leiterplatte anklicken, hier: Example_2.la.
64. Mit der Tastenkombination Alt+Tab auf den Bestückpositions-Editor der Einzelschaltung, hier: board_1,
wechseln.
65. Im Menü EDITIEREN die Option BP laden von anklicken.
Eine Dialogbox mit dem Namen des Quell-Nutzens erscheint.
66. Den Button OK anklicken.
Die Bestückpositionen der anderen Leiterplatte hier: Example_2 werden in der Einzelschaltung, hier:
board_1, übernommen, die Dialogbox wird geschlossen.
67. Im Menü DATEI die Option Ende anklicken.
Der Bestückpositions-Editor wird geschlossen.
68. Im Nutzen-Editor für LP-Lage-Erkennung und BP-Lage-Erkennung die entsprechenden Buttons akti-
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 503.xx Ausgabe 02/2002
574
I
t I I
Die Definition der Passmarken entfällt im Duplikat.
Die Definition des Inkpunkts entfällt im Duplikat.

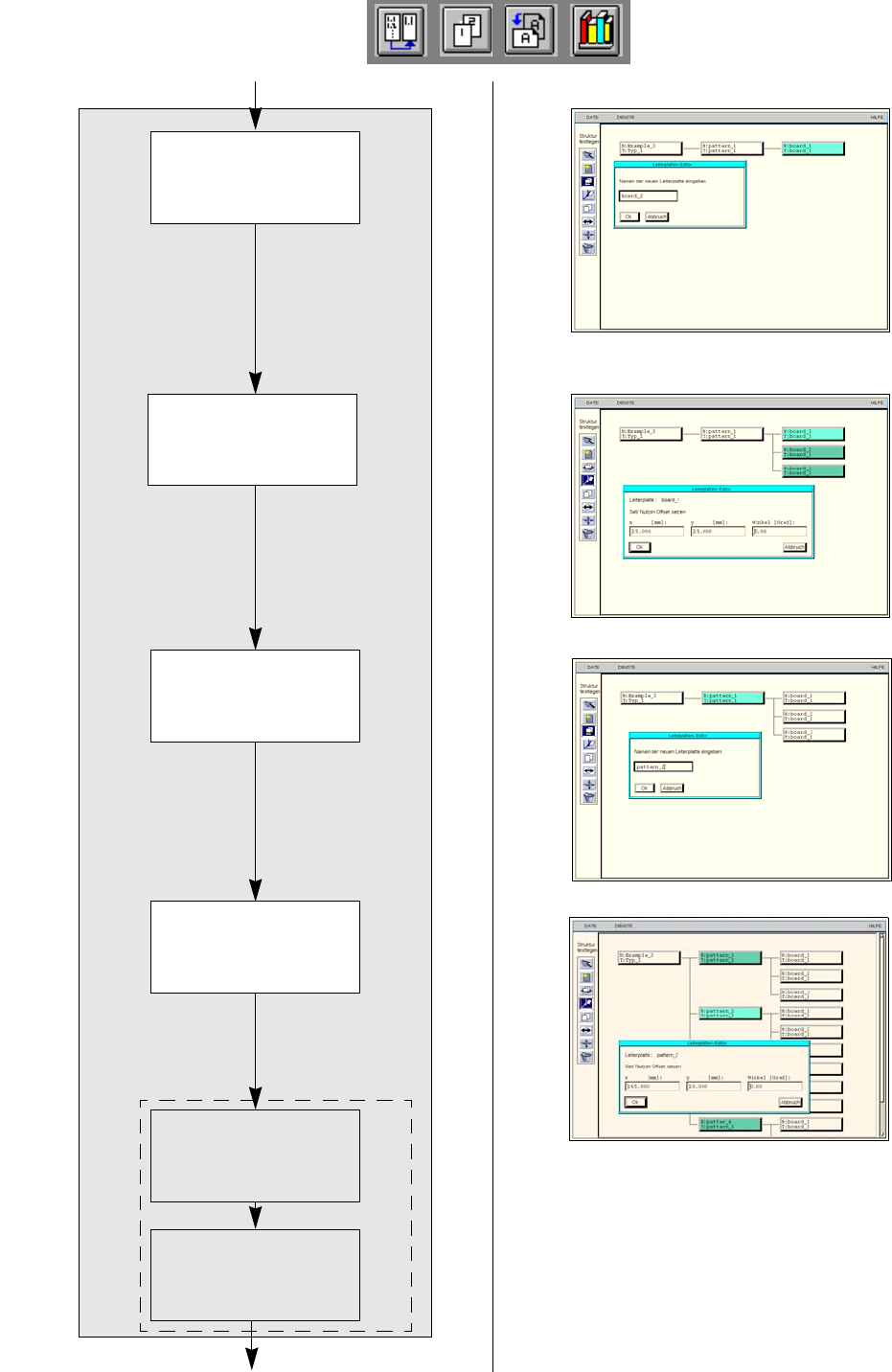

Nutzen
duplizieren
Offset-Werte für
duplizierten Nutzen
eingeben
Passmarken
definieren
Inkpunkt
definieren
Fortsetzung von Seite 572
Einzelschaltung
duplizieren
Offset-Werte für
duplizierte Einzel-
schaltung eingeben
Fortsetzung auf Seite 576
Passmarken-Editor
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 503.xx Ausgabe 02/2002 17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
575
I
t I I
vieren, hier: für beide Optionen nein.
69. Für Inkpunkt den entsprechenden Button aktivieren, hier: ja.
70. Im Menü DATEI die Option Ende anklicken.
Der Nutzen-Editor wird geschlossen
So wird eine Einzelschaltung dupliziert:
71. Die Ikone Duplizieren aktivieren.
72. Die Einzelschaltung anklicken, hier: board_1.
Eine Dialogbox wird geöffnet.
73. Das Editierfeld anklicken.
Den Namen für die neue Einzelschaltung eingeben, hier: board_2, und den Button OK anklicken.
Die Dialogbox wird geschlossen. Die neue Einzelschaltung wird auf der dritten Ebene dargestellt.
74. Die übrigen Einzelschaltung, hier: board_3, entsprechend duplizieren.
So werden die Offset-Werte für die duplizierten Einzelschaltungen eingegeben:
75. Die Ikone Koordinatensystem aktivieren.
76. Eine Einzelschaltung anklicken, hier: board_2.
Eine Dialogbox wird geöffnet.
77. Die einzelnen Editierfelder anklicken und die Offset-Werte eingeben, siehe Abb. 17.3.7 auf Seite 567.
78. Den Button OK anklicken.
Die Dialogbox wird geschlossen.
79. Die Offset-Werte für die übrigen Einzelschaltungen, hier: board_3 entsprechend eingeben.
So wird ein Nutzen samt der enthaltenen Einzelschaltungen dupliziert:
80. Die Ikone Duplizieren aktivieren.
81. Den Nutzen anklicken, der dupliziert werden soll, hier: pattern_1.
Eine Dialogbox wird geöffnet.
82. Das Editierfeld anklicken und den Namen eingeben, hier: pattern_2.
83. Den Button OK anklicken.
Ein neuer Nutzen mit je drei Einzelschaltungen wird angelegt. Alle Daten des duplizierten Nutzens wer-
den übernommen.
84. Die übrigen Nutzen, hier: pattern_3 und pattern_4, entsprechend duplizieren.
So werden die Offset-Werte für die duplizierten Nutzen eingegeben:
85. Die Ikone Koordinatensystem aktivieren.
86. Einen duplizierten Nutzen anklicken, hier: pattern_2.
Eine Dialogbox wird geöffnet.
87. Die einzelnen Editierfelder anklicken und die Offset-Werte eingeben,siehe Abb. 17.3.7 auf Seite 567.
88. Den Button OK anklicken.
Die Dialogbox wird geschlossen.
89. Die Offset-Werte für die übrigen Einzelschaltungen, hier: pattern_3, pattern_4 entsprechend eingeben.
Passmarken definieren: die Definition der Passmarken entfällt im Duplikat.
Inkpunkt definieren: die Definition des Inkpunkts entfällt im Duplikat.
