Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster) Softwareversion 503.xx Ausgabe 02/2002 3.2 Bedienoberfläche Desktop 93 I t I I - Suche nach ähnlichen Gehäus eformen Wird dieser Button aktiviert, we rden nac…
3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX
3.2 Bedienoberfläche Desktop Softwareversion 503.xx Ausgabe 02/2002
92
I
t I I
- GF-Handling
Unter diesem Menüpunkt sind die Menüoptionen "GF-Bibliothek installieren", "GF-Bibliothek konvertieren",
"GF-Nummer ersetzen", "Ähnlichkeitssuche" und "GF-Bibliothek restaurieren" zusammengefasst.
- GF-Bibliothek installieren
Mit Hilfe dieser Menüoption ist es möglich, eine neue GF-Bibliothek von Diskette im Verzeichnis
"Stammdaten" zu installieren. Dabei werden alle bereits im Verzeichnis "Stammdaten/GF-Bibliothek"
vorhandenen Standard-Gehäuseformen (Bereich 1 ... 1499) ersetzt.
HINWEIS
Beim Installieren der neuen GF-Bibliothek wird automatisch eine Sicherung der gesamten GF-Biblio-
thek angelegt. Dabei wird das komplette Verzeichnis "GF-Bibliothek" in das Verzeichnis "Stammda-
ten/tmp/" kopiert. Eine eventuell dort bereits vorhandene Sicherung wird automatisch vor dem
Kopiervorgang gelöscht.
● OPTIONEN --> GF-Handling --> GF-Bibliothek installieren anklicken.

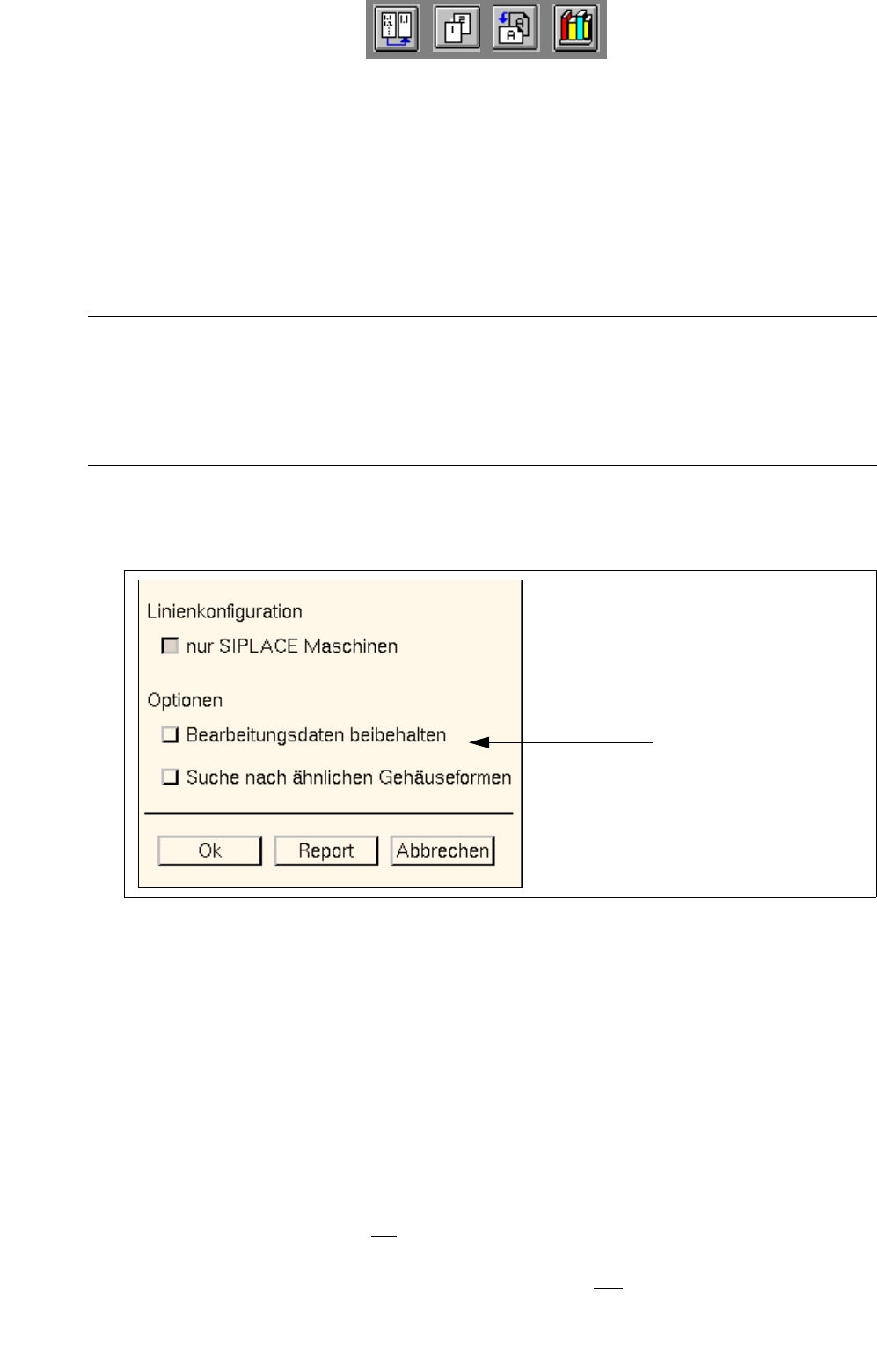

Das nachfolgende Dialogfenster wird geöffnet.
Einstellmöglichkeiten vor dem Installieren der neuen GF-Bibliothek
Linienkonfiguration
- nur SIPLACE Maschinen
Als Defaulteinstellung ist der Button nur SIPLACE Maschinen aktiviert. Diese Einstellung wird beibe-
halten, wenn sich in der aktiven Linie ausschließlich SIPLACE-Automaten befinden.
Besteht die Linie aus einem oder mehreren HS-180-Automaten, muss der Button nur SIPLACE
Maschinen deaktiviert werden.
Optionen
- Bearbeitungsdaten beibehalten
Wird dieser Button aktiviert, werden nur
die Visiondaten der Standard-Gehäuseformen über-
schrieben.
Ist der Button deaktiviert (Defaulteinstellung), werden die Vision- und
die Bearbeitungsdaten der
Standard-Gehäuseformen überschrieben.
Einstellbereich
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Softwareversion 503.xx Ausgabe 02/2002 3.2 Bedienoberfläche Desktop
93
I
t I I
- Suche nach ähnlichen Gehäuseformen
Wird dieser Button aktiviert, werden nach dem Installieren der neuen GF-Bibliothek alle kunden-
spezifischen Gehäuseformen (GF-Nr.
>
1500) automatisch auf Ähnlichkeit mit den neuen Standard-
Gehäuseformen verglichen.
Ist der Button deaktiviert (Defaulteinstellung), wird kein Ähnlichkeitsvergleich durchgeführt.
HINWEIS
Gehäuseformen werden als ähnlich bezeichnet, wenn sie den gleichen Gehäuseform-Typ (PDC,
FDC oder BGA) aufweisen und außerdem folgende Kriterien erfüllt werden:
- PDC / FDC / BGA gleiche Länge und Breite des BE’s einschließlich der Toleranz
- FDC / BGA gleiche Anzahl der Beinchen bzw. "Ball’s"
- FDC / BGA gleiche Anzahl der Beinchen- bzw. Ballmodelle
Vorgehensweise:
● Diskette mit der neuen GF-Bibliothek in das Diskettenlaufwerk einlegen.
● Bei Bedarf Buttons im Einstellbereich des Dialogfensters aktivieren/deaktivieren.
● Ok anklicken.

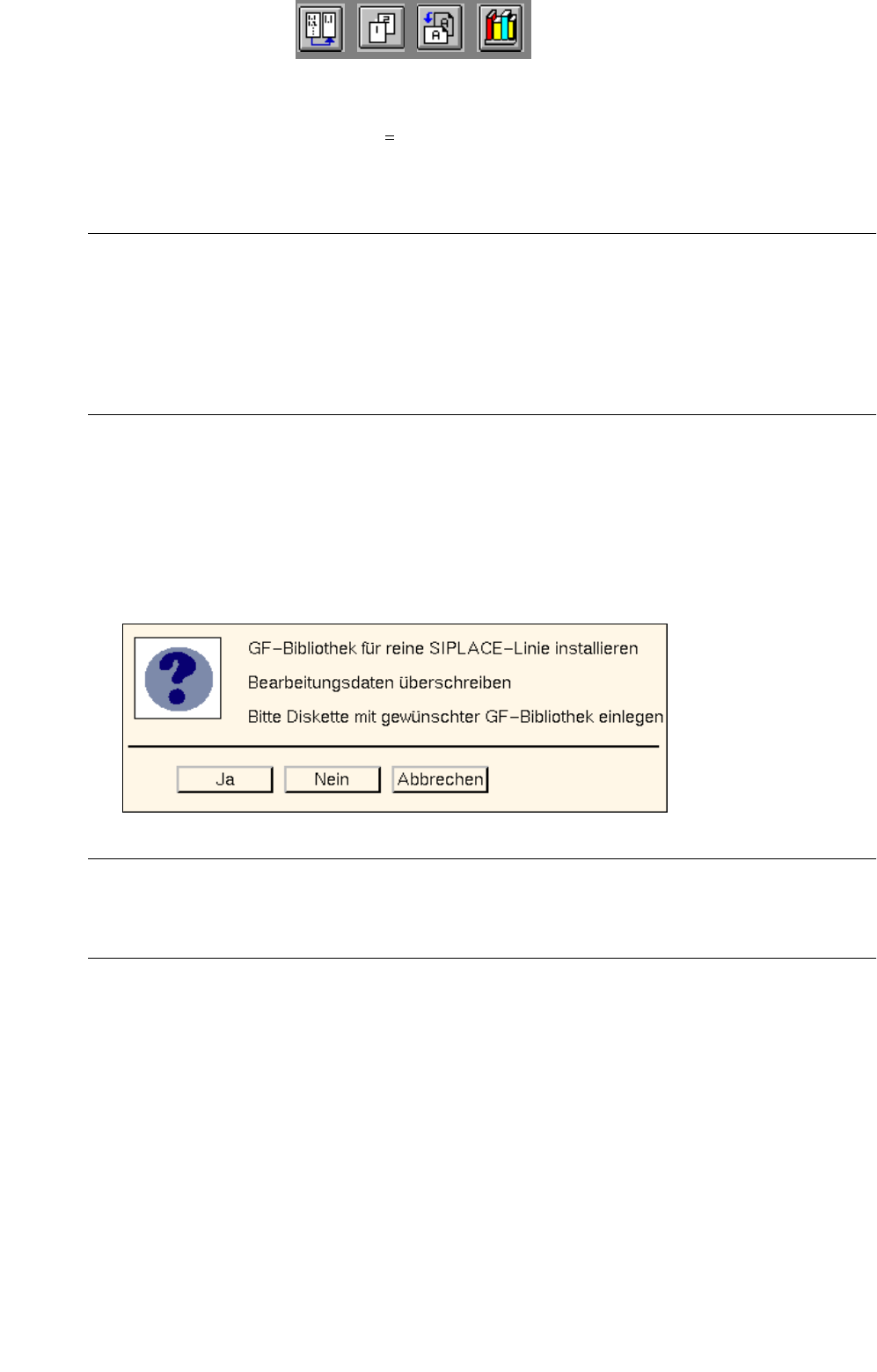

Die nachfolgende Dialogbox wird geöffnet.
HINWEIS
Je nach den vorher vorgenommenen Einstellungen werden unterschiedliche Texte in der Dialogbox
angezeigt.
● Nein oder Abbrechen anklicken, wenn noch Einstellungen geändert werden sollen.
● Ja anklicken, wenn der Installationsvorgang mit den angezeigten Einstellungen gestartet werden
soll. In der Dialogbox wird jetzt angezeigt, dass die Diskette eingelesen wird.
● Abbrechen anklicken, wenn in der Dialogbox angezeigt wird, dass die GF-Bibliothek installiert
ist. Die Dialogbox schließt sich.
3 Desktop (Stammfenster) Betriebsanleitung Linienrechner UNIX
3.2 Bedienoberfläche Desktop Softwareversion 503.xx Ausgabe 02/2002
94
I
t I I
Mit Hilfe des Buttons Report im Dialogfenster kann das Ergebnis der Installation und des evtl. durch-
geführten Änhnlichkeitsvergleiches zur Anzeige gebracht werden.
● Report im Dialogfenster anklicken.
Das Hauptfenster der Dateianzeige öffnet sich. Im Anzeigebereich wird der Inhalt der Protokollda-
tei "GF_LibInstall.log" dargestellt.
● Das Hauptfenster der Dateianzeige mit Hilfe der Menüoption DATEI --> Ende schließen.
● Abbrechen im Dialogfenster anklicken.
Die Dialogfenster wird geschlossen.
● Diskette aus dem Laufwerk entnehmen.
- GF-Bibliothek konvertieren
Diese Menüoption dient dazu, entweder die gesamte GF-Bibliothek auf ggf. zu ändernde Einträge zu
überprüfen oder den SIEMENS-Standardbereich bzw. die gesamte GF-Bibliothek mit den Einträgen
für die Standardbelegungen von Pipetten- und Sensorsystemtypen zu ergänzen.
HINWEIS
Einzelne GF-Dateien können mit Hilfe des Datenmanagers konvertiert werden (siehe Kap. 4,
Abschn. 4.3.4.5)
HINWEIS
Beim Konvertieren der GF-Bibliothek wird automatisch eine Sicherung der gesamten GF-Bibliothek
angelegt. Dabei wird das komplette Verzeichnis "GF-Bibliothek" in das Verzeichnis "Stammdaten/
tmp/" kopiert. Eine eventuell dort bereits vorhandene Sicherung wird automatisch vor dem Kopiervor-
gang gelöscht.
● OPTIONEN --> GF-Handling --> GF-Bibliothek konvertieren anklicken.
Das nachfolgende Dialogfenster wird geöffnet.
