17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
Leiterplatte 3 besteht aus vier Nutzen (pattern), die jeweils aus drei Einzelschaltungen (board) bestehen. Die
Maße und der Bestückinhalt der Einzelschaltungen entsprechen der Leiterplatte 2. Die Nutzen 3 und 4 sind um
180° gedreht. Für jeden Nutzen wird eine Leiterplatten-Lageerkennung durchgeführt, dazu sind jeweils drei
Passmarken vorhanden. Auf jeder Einzelschaltung befindet sich ein Inkpunkt.
335
272
5
X
Y
LP-Koordinaten-
system 0°
Transportrichtung
150
116
10
15
60
105
165
Ecke 2
LP-Höhe= 1,5 mm
Nullpunkt der verschiedenen Ebenen:
Leiterplatte, Nutzen, Einzelschaltung
Inkpunkt
Abb. 17.3.7 Abmessungen Leiterplatte 3
252
160
315
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 503.xx Ausgabe 02/2002
568
I
t I I
Die GF-Beschreibung entfällt.
Die BE-Beschreibunng entfällt.
Die DM-Beschreibung entfällt.
Es sind keine Passmarken vorhanden.
Es ist kein Inkpunkt vorhanden.
Die Bestückpositionen werden in den
Einzelschaltungen definiert.

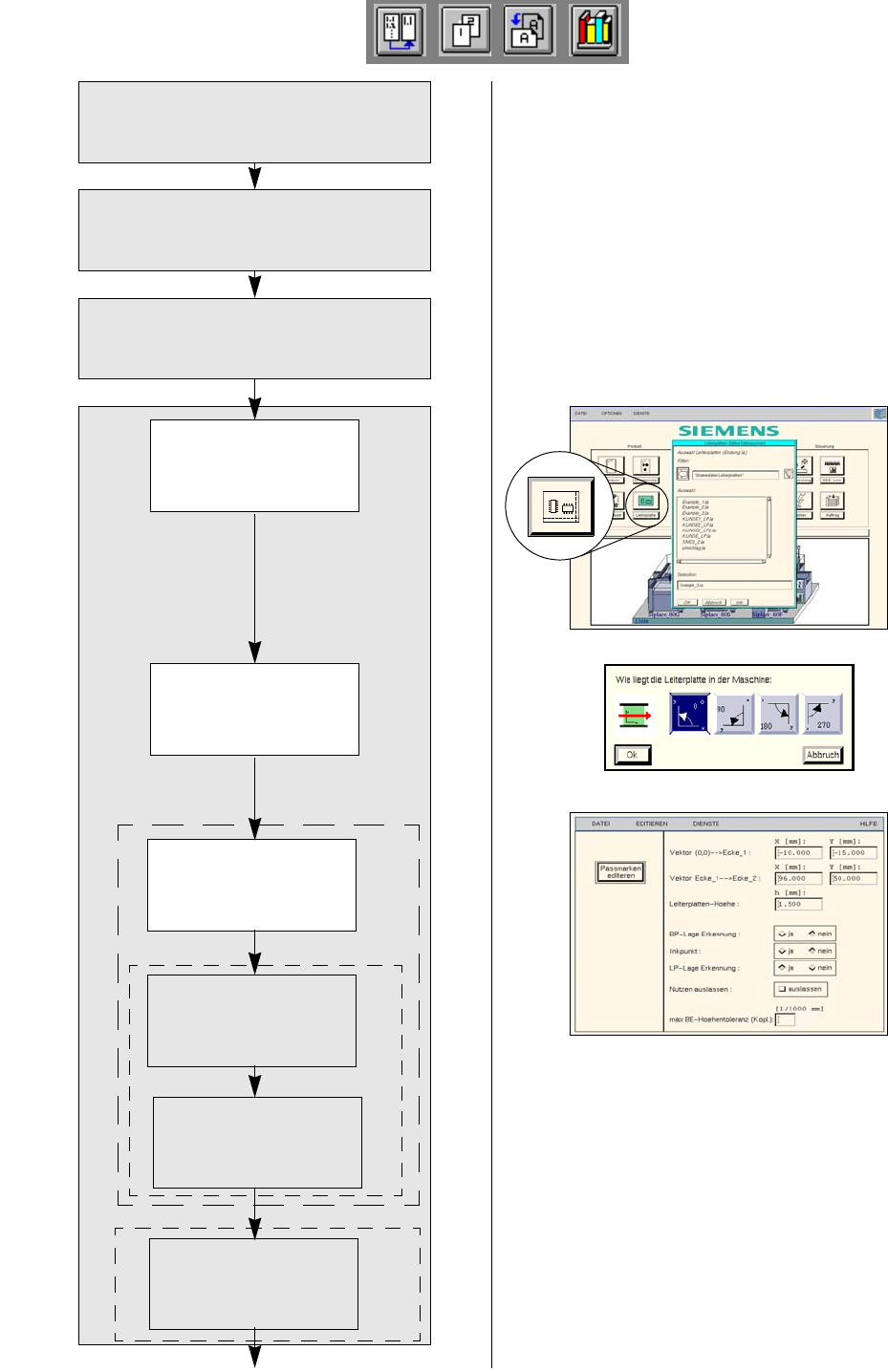

GF-Beschreibung
Leiterplatten-Editor
für eine Leiterplatte
starten
Lage der Leiterplatte
in der Maschine an-
geben
Inkpunkt
definieren
BE-Beschreibung
DM-Beschreibung
Abmessungen der
Leiterplatte eingeben
Passmarken
definieren
Fortsetzung auf Seite 570
Nutzen-Editor
Passmarken-Editor
Bestückpositionen
eingeben
LP-Beschreibung
BP-Editor
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 503.xx Ausgabe 02/2002 17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
569
I
t I I
17.3.3.1 Gehäuseform(GF)-Beschreibung
Leiterplatte 3 besteht aus vier Nutzen mit je 3 Einzelschaltungen, die alle der Leiterplatte 2 entsprechen. Zur
GF-Beschreibung siehe Abschn. 17.3.2.1.
17.3.3.2 Bauelemente(BE)-Beschreibung
Leiterplatte 3 besteht aus vier Nutzen mit je 3 Einzelschaltungen, die alle der Leiterplatte 2 entsprechen. Zur
BE-Beschreibung siehe Abschn. 17.3.2.2.
17.3.3.3 Dosiermuster(DM)-Beschreibung
Leiterplatte 3 besteht aus vier Nutzen mit je 3 Einzelschaltungen, die alle der Leiterplatte 2 entsprechen. Zur
DM-Beschreibung siehe Abschn. 17.3.2.3.
17.3.3.4 Leiterplatten(LP)-Beschreibung
Die Offset-Werte sollen selbständig ermittelt werden aus Abb. 17.3.7 auf Seite 567 (Auflösung Seite 577).
So wird der Leiterplatten-Editor für eine Leiterplatte geöffnet:
4. Im Desktop die Ikone des Leiterplatten-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
5. Das Editierfeld Selection anklicken.
6. Den Namen der Leiterplatte eingeben, hier: Example_3.la, und den Button OK anklicken.
Eine Dialogbox wird geöffnet.
7. Das Editierfeld TYP anklicken.
8. Eine Typbezeichnung eingeben, hier: Typ_1, und den Button OK anklicken:
Der Bauelemente-Editor wird geöffnet. Die Leiterplatte ist als Rechteck dargestellt.
So wird die Lage der Leiterplatte in der Maschine angegeben:
9. Die Ikone Koordinatensystem aktivieren.
10. Die Leiterplatte (Rechteck) anklicken.
Eine Dialogbox mit der Darstellung von vier Koordinatensystemen wird geöffnet.
11. Ein Koordinatensystem anklicken, hier: 0°.
12. Den Button OK anklicken.
Die Dialogbox wird geschlossen.
So werden die Abmessungen der Leiterplatte eingegeben:
13. Die Ikone Selektieren aktivieren.
14. Die Leiterplatte (Rechteck) anklicken.
Das Rechteck ist hellgrün markiert.
15. Im Menü DIENSTE die Option NU-Editor... anklicken.
Der Nutzen-Editor wird geöffnet.
16. Die Abmessungen der Leiterplatte eingeben, siehe Abb. 17.3.7 auf Seite 567.
17. Im Menü DATEI die Option Ende anklicken.
Der Nutzen-Editor wird geschlossen.
Passmarken definieren: es sind keine Passmarken vorhanden.
Inkpunkt definieren: es ist kein Inkpunkt vorhanden.
Bestückpositionen eingeben: die Bestückpositionen werden später in den Einzelschaltungen definiert.
So wird ein Nutzen auf der Leiterplatte erzeugt:
