6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX 6.1 Gehäuseform-Editor (GF-Editor) So ftwareversion 503.xx Ausgabe 02/2002 226 I t I I Kriterien für unregelmäßige Bauelemente - Sich gege nüberliegende Bein c…
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Softwareversion 503.xx Ausgabe 02/2002 6.1 Gehäuseform-Editor (GF-Editor)
225
I
t I I
Kriterien für regelmäßige Bauelemente
- Rechteckige Beinchenanordnung
- Nur ein Beinchenmodell (Beinchenform) auf den sich gegenüberliegenden Seiten
(oben/unten, rechts/links)
- Gleiche Anzahl der Beinchen auf den sich gegenüberliegenden Seiten
- Gleiche Beinchenteilung auf den sich gegenüberliegenden Seiten
(d.h., nur eine Beinchengruppe pro Seite)
- Aufsetzlänge der Beinchen identisch auf den sich gegenüberliegenden Seiten

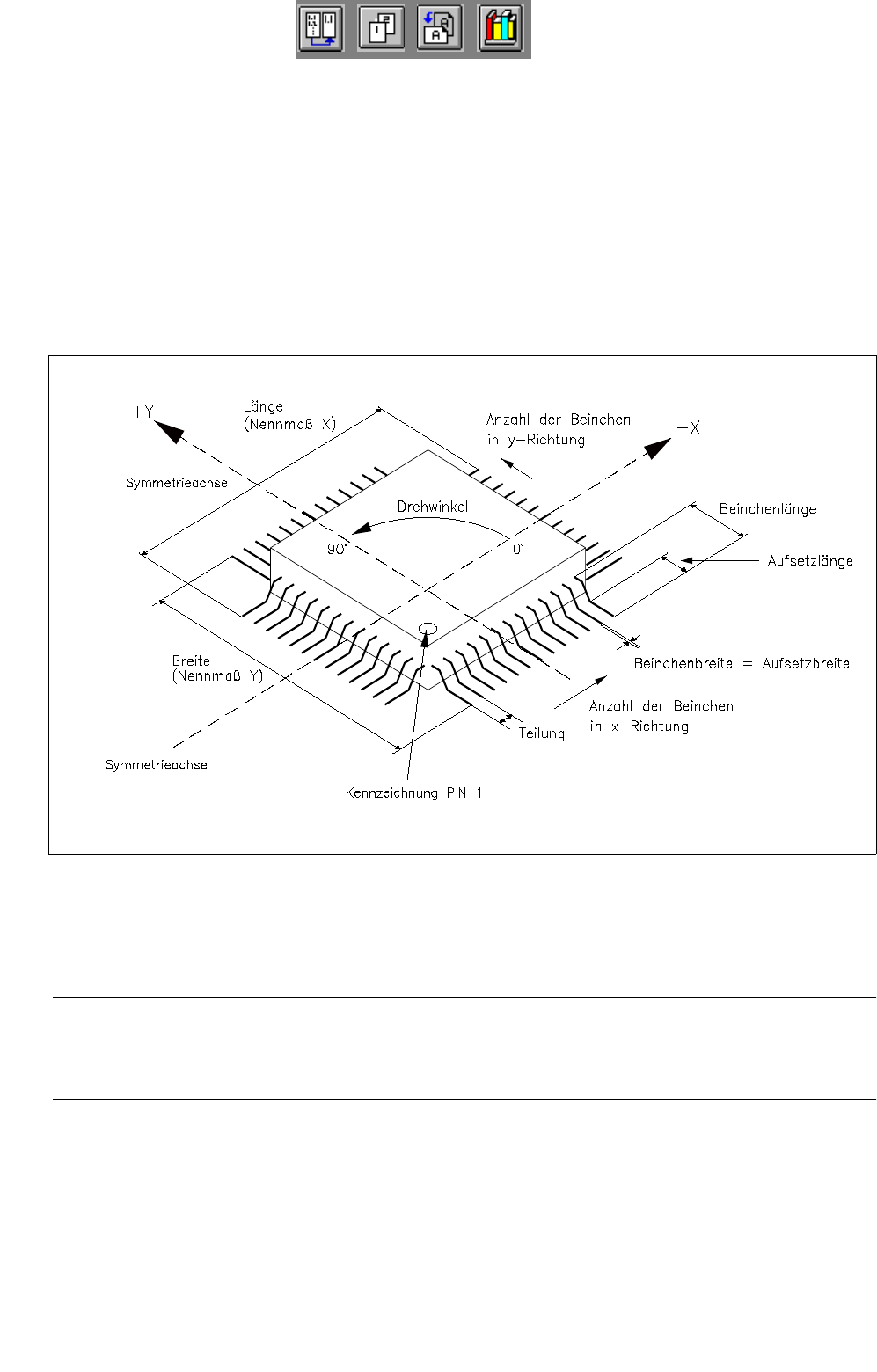

Abb. 6.1.18 Beispiel: regelmäßiges Bauelement
HINWEIS
Bei der BE-Zentrierung mit dem Vision-System wird das Bauelement so auf die optische Zentrierstation
gelegt, dass seine Unterseite am Monitor des Stationsrechners abgebildet wird.
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Softwareversion 503.xx Ausgabe 02/2002
226
I
t I I
Kriterien für unregelmäßige Bauelemente
- Sich gegenüberliegende Beinchenreihen (horizontal bzw. vertikal) können unterschiedlich sein, d.h.,
es muss keine Symmetrie vorhanden sein.
- Sich gegenüberliegende Beinchenreihen sind zwar symmetrisch angeordnet, weisen aber unter-
schiedliche Winkel auf.
HINWEIS
Die nachfolgenden Kriterien gelten nur für die Bestückung unregelmäßiger BE’s mittels HS-180-Stationen.
- In einer Reihe sind bis zu 3 Modelle (Beinchenformen) möglich.
- In einer Reihe mit 3 Modellen können max. 15 Beichengruppen beschrieben werden, wenn die Breite
pro Modell den Wert von 6mm nicht überschreitet.

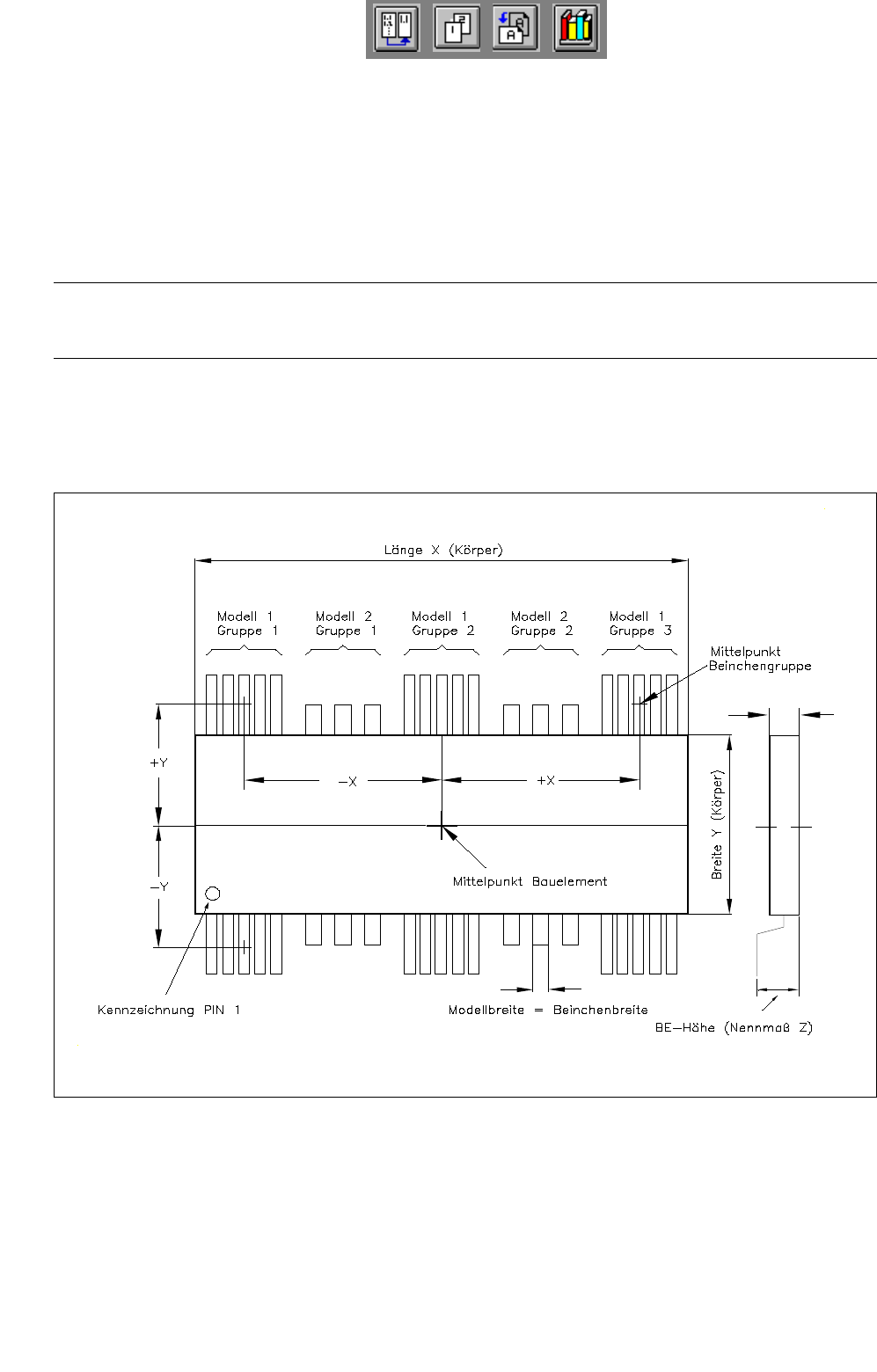

Abb. 6.1.19 Beispiel: unregelmäßiges Bauelement
Höhe Z (Körper)
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Softwareversion 503.xx Ausgabe 02/2002 6.1 Gehäuseform-Editor (GF-Editor)
227
I
t I I
Erzeugen einer Beinchengruppe
Vorgehensweise:
● Erzeugen im Kommandobereich des Hauptfensters (siehe Abb. 6.1.1) anklicken.
Das Fenster zum Editieren der Daten für die neue Beinchengruppe wird geöffnet (siehe Abb. 6.1.20).

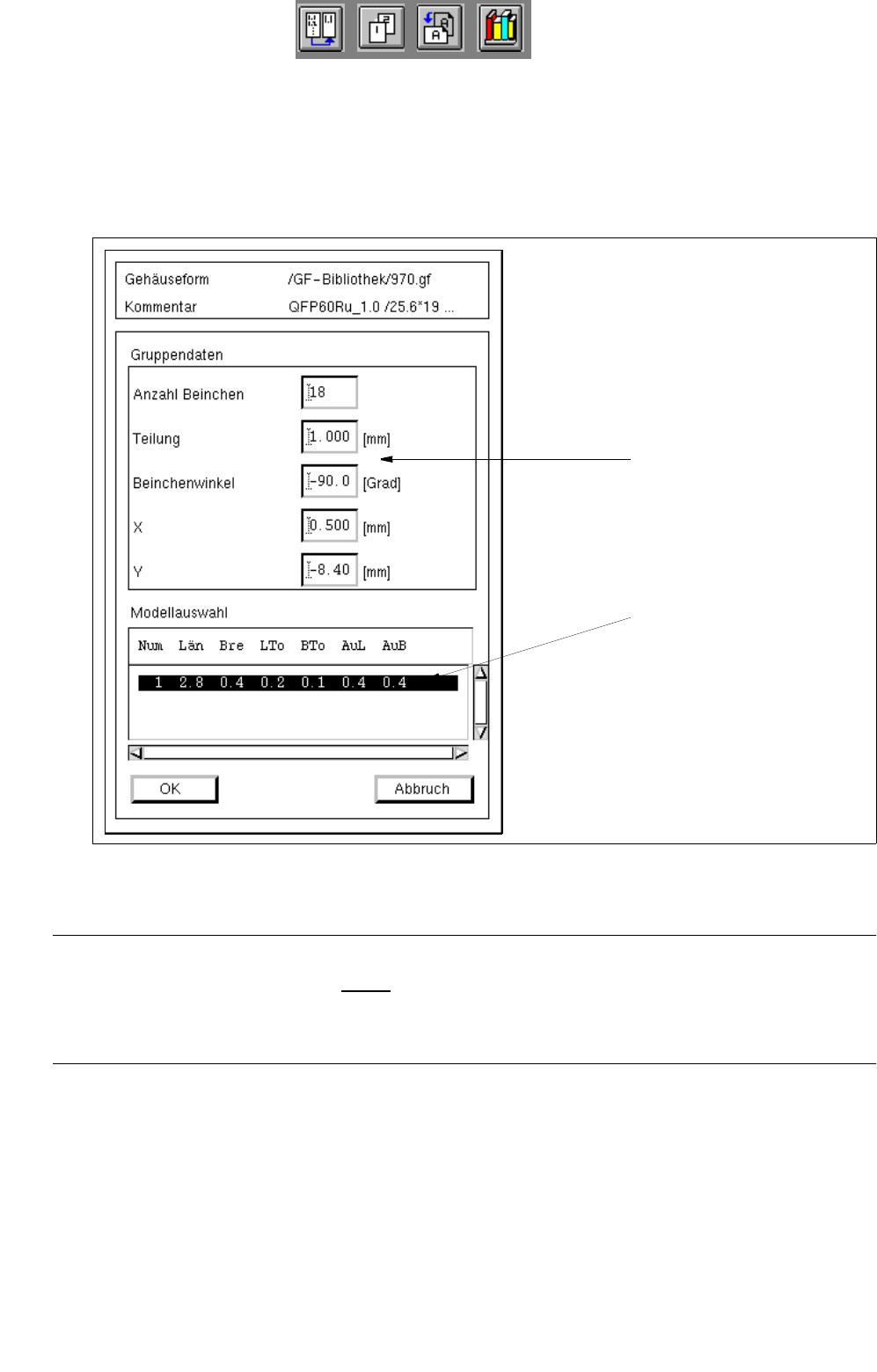

Abb. 6.1.20 Fenster "Gruppenbeschreibung"
HINWEIS
Im Auswahlfeld "Modelle" sind beim ersten
Öffnen des Fensters "Gruppenbeschreibung" noch keine
Einträge enthalten. Erst nach der Definition eines oder mehrerer Beinchenmodelle (siehe Seite 6 - 229)
werden die Daten der definierten Beinchenmodelle beim Öffnen des Fensters im Auswahlfeld angezeigt.
Nachfolgend ist die Bedeutung der einzelnen Editierfelder für die Beinchengruppe erklärt (siehe dazu auch
Abb. 6.1.18 und Abb. 6.1.19).
Bei den Einträgen für die Offsetwerte "X" und "Y" und dem "Beinchenwinkel" ist unbedingt auf korrekte
Vorzeichen zu achten!
Auswahlfeld
Editierfelder
"Modelle"
