17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 503.xx Ausgabe 02/2002
560
I
t I I

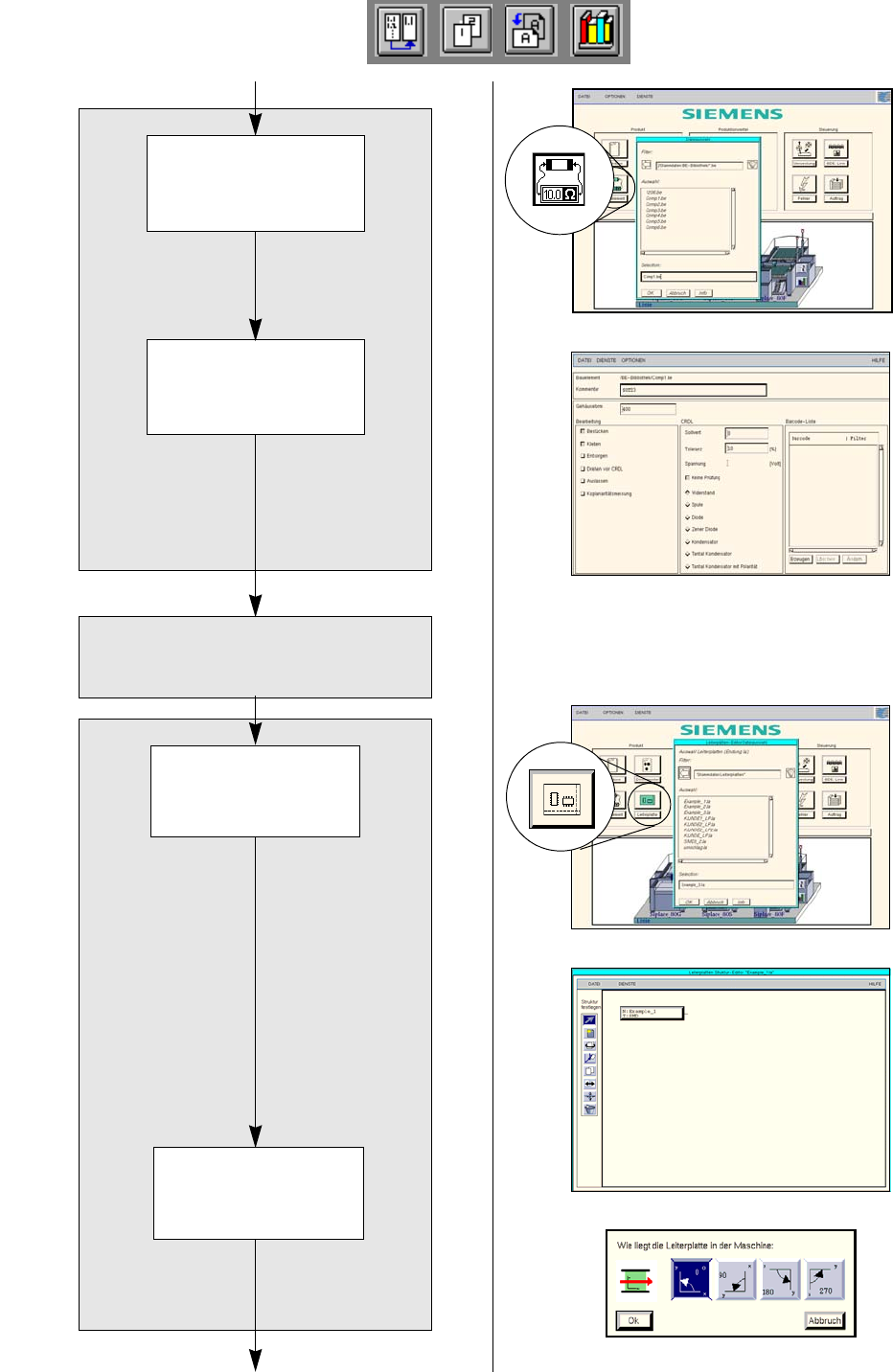

Die DM-Beschreibung entfällt.
Bauelemente-Editor
für ein Bauelement
öffnen
Bauelemente-Daten
eingeben
BE-Beschreibung
DM-Beschreibung
Leiterplatten-Editor
für eine Leiterplatte
starten
Lage der Leiterplatte
in der Maschine ein-
geben
LP-Beschreibung
Fortsetzung auf Seite 562
Fortsetzung von Seite 558
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 503.xx Ausgabe 02/2002 17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung
561
I
t I I
17.3.2.2 Bauelemente(BE)-Beschreibung
So wird der Bauelemente-Editor für ein Bauelement geöffnet:
107.Im Desktop die Ikone des Bauelemente-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
108.Das Editierfeld Selection anklicken.
109.Den Namen des Bauelements eingeben, hier: Comp4.be, den Button OK anklicken.
Der Bauelemente-Editor wird geöffnet.
So werden die Bauelemente-Daten eingegeben:
110.Das Editierfeld Kommentar anklicken, einen Kommentar eingeben, der das Bauelement eindeutig
beschreibt, hier: Chip 2220.
111.Das Editierfeld Gehäuseform anklicken, die Gehäuseform-Nummer eingeben, hier: 1501.
112.Im Auswahlbereich Bearbeitung die entsprechenden Buttons aktivieren, hier: Bestücken.
113.Im Auswahlbereich CRDL die entsprechenden Buttons aktivieren, hier: Keine Prüfung.
114.Im Menü DATEI die Option Sichern anklicken.
Die Bauelemente-Daten werden gesichert.
115.Im Menü DATEI die Option Ende anklicken.
Der Bauelemente-Editor wird geschlossen.
116.Die Bauelemente-Beschreibung für die übrigen Bauelemente, hier: Comp5.be und Comp6.be entspre-
chend durchführen.
17.3.2.3 Dosiermuster(DM)-Beschreibung
Für die neuen Gehäuseformen wird automatisch ein Dosiermuster aus der DM-Bibliothek übernommen.
17.3.2.4 Leiterplatten(LP)-Beschreibung
So wird der LP-Editor geöffnet:
117.Im Desktop die Ikone des Leiterplatten-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
118.Das Editierfeld Selection anklicken.
119.Den Namen der Leiterplatte eingeben, hier: Example_2.la und den Button OK anklicken.
Eine Dialogbox wird geöffnet.
120.Das Editierfeld TYP anklicken.
121.Eine Typ-Bezeichnung eingeben hier: board_1 und den Button OK anklicken.
Der Leiterplatten-Editor wird geöffnet. Die Leiterplatte ist als Rechteck dargestellt.
So wird die Lage der Leiterplatte in der Maschine angegeben:
122.Die Ikone Koordinatensystem aktivieren.
123.Die Leiterplatte (Rechteck) anklicken.
Eine Dialogbox mit der Darstellung von vier Koordinatensystemen wird geöffnet.
124.Ein Koordinatensystem anklicken, hier: 0°.
125.Den Button OK anklicken.
Die Dialogbox wird geschlossen.
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.2 Leiterplatte 2: Schwerpunkt Gehäuseform-Beschreibung Software-Version 503.xx Ausgabe 02/2002
562
I
t I I
LP-Beschreibung
Passmarken
definieren
Fortsetzung von Seite 560
Abmessungen der
Leiterplatte eingeben
Fortsetzung auf Seite 564
Nutzen-Editor
Passmarken-Editor
