Betriebsanleitung Linienrechner UNIX 17.4 Rüstungserstellung
Software-Version 503.xx Ausgabe 02/2002 17.4.3 Manuelle Rüstungsanpassung
587
I
t I I
Abb. 17.4.1 Definition eines Flächenmagazins
50. Im Menü DATEI die Option Ende anklicken.
Der Verpackungs-Editor wird geschlossen. Der Abholbereich des Flächenmagazins wird mit der angege-
benen Teilung dargestellt.
So wird ein Bauelement einem Flächenmagazin zugeordnet:
51. In der Bauelemente-Liste das Bauelement anklicken, hier: Comp5.
52. Den blauen Abholbereich des Flächenmagazins anklicken.
Das Bauelement wird den Fächern des Flächenmagazins zugeordnet.
So wird die Rüstung gesichert:
53. Im Menü DATEI die Option Sichern anklicken.
Die erstellte Rüstung wird gesichert.
54. Im Menü DATEI die Option Ende anklicken.
Der Rüst-Editor/WPW/MTC-Editor wird geschlossen.
So wird die Transportbreite eingestellt (wenn nicht bereits geschehen):
55. Im Desktop im Menü DIENSTE die Option Liniensteuerung anklicken.
Das Fenster Liniensteuerung wird geöffnet.
56. Den Button Transportbreite anklicken.
Eine Dialogbox wird geöffnet.
57. Den Button Breitenverst. bei Nutzenwechsel aktivieren.
Mit dieser Funktion wird beim nächsten Nutzenwechsel die Breite automatisch eingestellt.
58. Den Button OK anklicken.
Die Dialogbox wird geschlossen.
59. Im Menü DATEI die Option Ende anklicken.
Die Liniensteuerung wird geschlossen.
17.5 Anlagensteuerung Betriebsanleitung Linienrechner UNIX
17.4.3 Manuelle Rüstungsanpassung Software-Version 503.xx Ausgabe 02/2002
588
I
t I I

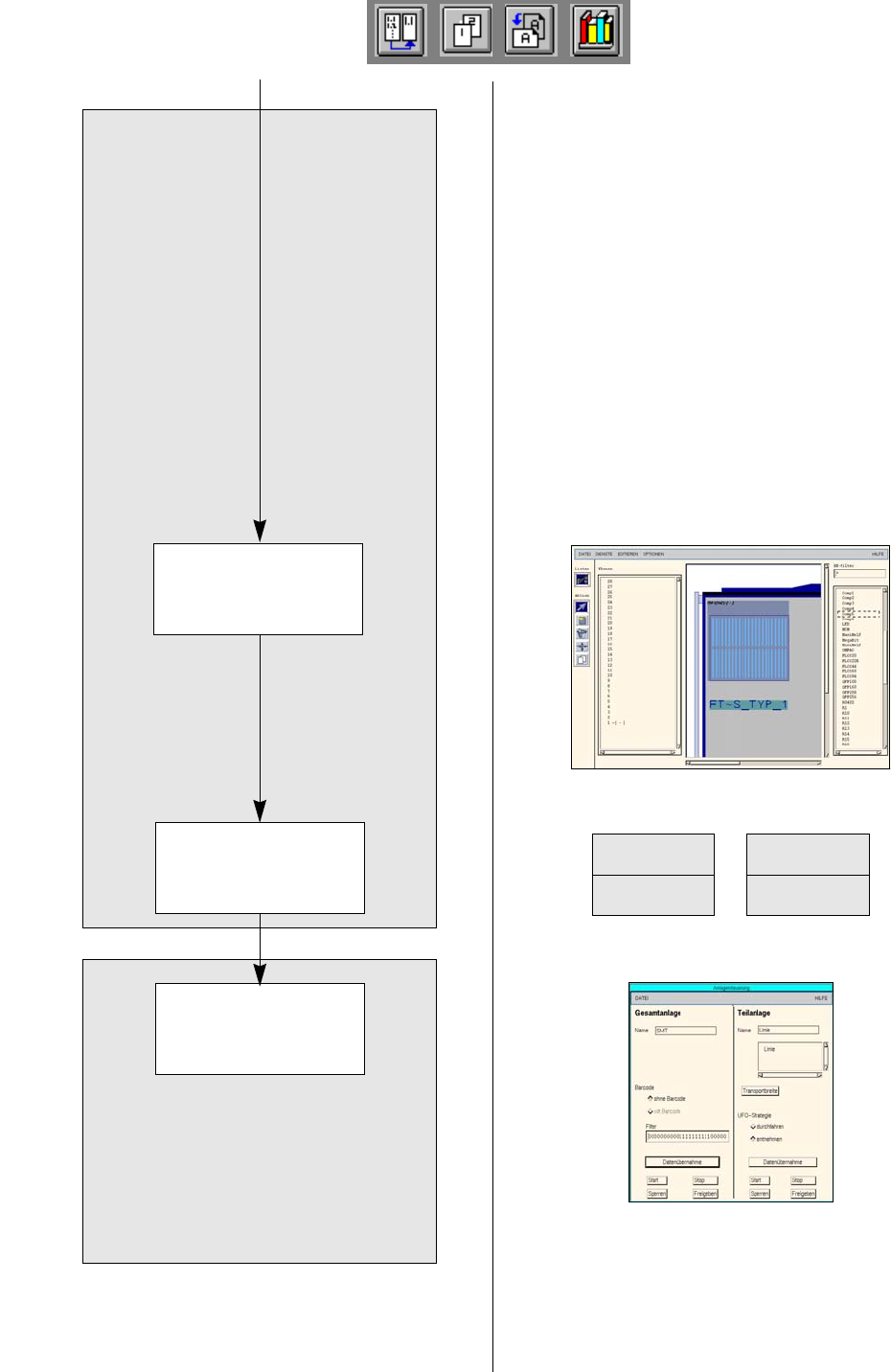

17.5 Anlagensteuerung
Die drei Leiterplatten können nun mit der erstellten Rüstung gefertigt werden.
Auftragssteuerung
öffnen
Auftrag vorgeben
Umrüstanweisungen
anzeigen und
ausdrucken
Stationen umrüsten
und Umrüstung
bestätigen
Aufträge in Auftrags-
liste einfügen
Die Bestückung der
vorgegebenen
Aufträge wird gestartet
