Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 503.xx Ausgabe 02/2002 17.3.1 Leiterplatte 1: einfache Schaltung
541
I
t I I
17.3.1.1 Gehäuseform(GF)-Beschreibung
Die verwendeten Gehäuseformen sind in der Standard GF-Bibliothek enthalten, die Beschreibung entfällt.
17.3.1.2 Bauelemente(BE)-Beschreibung
So wird der Bauelemente-Editor für ein Bauelement geöffnet:

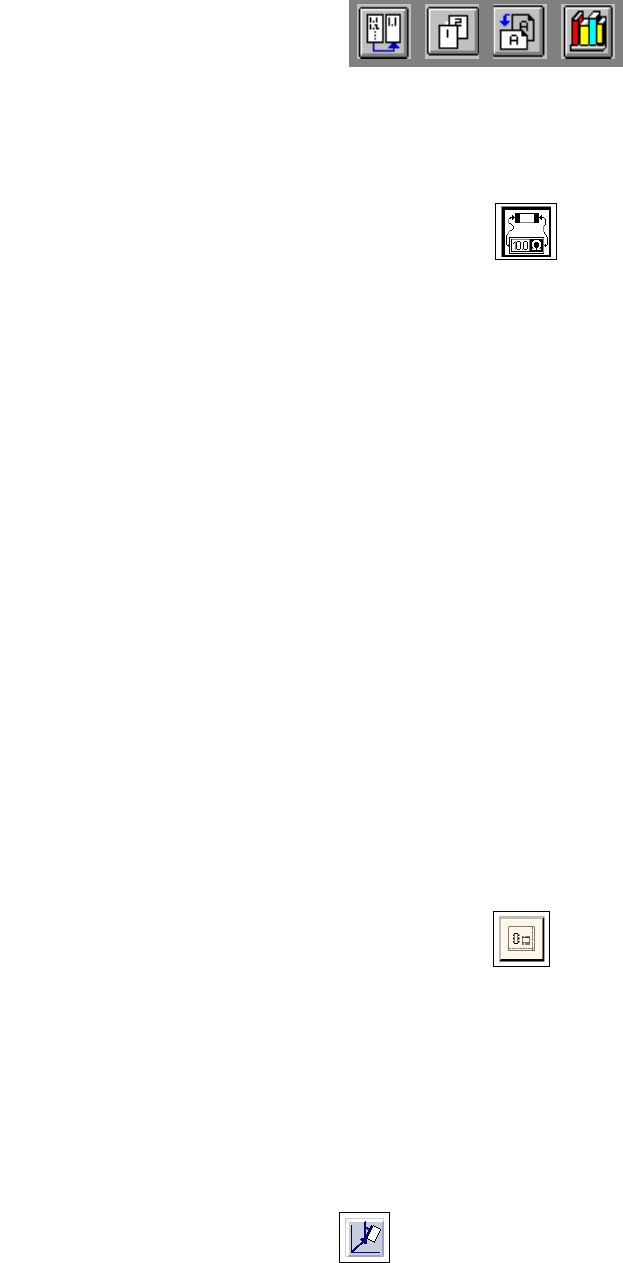

4. Im Desktop die Ikone des Bauelemente-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
5. Das Editierfeld Selection anklicken.
6. Den Namen des Bauelements eingeben, hier: Comp1.be, den Button OK anklicken.
Der Bauelemente-Editor wird geöffnet.
So werden die Bauelemente-Daten eingegeben:
7. Das Editierfeld Kommentar anklicken.
8. Einen Kommentar eingeben, der das Bauelement eindeutig beschreibt, hier: SOT23.
9. Das Editierfeld Gehäuseform anklicken.
10. Die Gehäuseform-Nummer eingeben, hier: 400.
11. Im Auswahlbereich Bearbeitung die entsprechenden Buttons aktivieren, hier: Bestücken und Kleben.
12. Im Auswahlbereich CRDL die entsprechenden Buttons aktivieren, hier: Keine Prüfung.
13. Im Menü DATEI die Option Sichern anklicken.
Die Bauelemente-Daten werden gesichert.
14. Im Menü DATEI die Option Ende anklicken.
Der Bauelemente-Editor wird geschlossen.
15. Die Bauelemente-Beschreibung für die übrigen Bauelemente, hier: Comp2.be und Comp3.be entspre-
chend durchführen.
17.3.1.3 Dosiermuster(DM)-Beschreibung
Für die verwendeten Gehäuseformen ist in der Standard GF-Bibliothek bereits ein Dosiermuster definiert.
17.3.1.4 Leiterplatten(LP)-Beschreibung
So wird der Leiterplatten-Editor für eine Leiterplatte geöffnet:
16. Im Desktop die Ikone des Leiterplatten-Editors anklicken.
Das Dateiauswahlfenster wird geöffnet.
17. Das Editierfeld Selection anklicken.
18. Den Namen der Leiterplatte hier: Example_1.la eingeben und den Button OK anklicken.
Eine Dialogbox wird geöffnet.
19. Das Editierfeld TYP anklicken.
20. Eine Typ-Bezeichnung eingeben hier: SMD und den Button OK anklicken.
Der Leiterplatten-Editor wird geöffnet. Die Leiterplatte ist als Rechteck dargestellt.
So wird die Lage der Leiterplatte in der Maschine angegeben:
21. Die Ikone Koordinatensystem aktivieren.
22. Die Leiterplatte (Rechteck) anklicken.
Eine Dialogbox mit der Darstellung von vier Koordinatensystemen wird geöffnet.
23. Ein Koordinatensystem anklicken, hier: 0° .
24. Den Button OK anklicken.
Die Dialogbox wird geschlossen.
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.1 Leiterplatte 1: einfache Schaltung Software-Version 503.xx Ausgabe 02/2002
542
I
t I I
Abmessungen der
Leiterplatte eingeben
Passmarken
definieren
Fortsetzung von Seite 540
LP-Beschreibung
Nutzen-Editor
Passmarken-Editor
Fortsetzung auf Seite 544
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 503.xx Ausgabe 02/2002 17.3.1 Leiterplatte 1: einfache Schaltung
543
I
t I I
So werden die Abmessungen der Leiterplatte eingegeben:
25. Die Ikone Selektieren aktivieren.
26. Die Leiterplatte (Rechteck) anklicken.
Das Rechteck ist hellgrün markiert.
27. Im Menü DIENSTE die Option NU-Editor... anklicken.
Der Nutzen-Editor wird geöffnet.
28. Die Abmessungen der Leiterplatte eingeben. Siehe Abb. 17.3.1 auf Seite 538 und Abb. 17.3.2 .
Abb. 17.3.2 Nutzen-Editor für Leiterplatte 1
So werden die Passmarken definiert:
29. Im Nutzen-Editor den Button Passmarken editieren anklicken.
Der Passmarken-Editor wird geöffnet.
30. Den Button Einfuegen aktivieren.
31. Das Editierfeld PM-Set Name anklicken.
32. Den Namen für das neue Passmarken-Set eingeben, hier: Set_1.
33. Den Button OK anklicken.
Das PM-Set Set_1 erscheint in der Passmarken-Liste.
34. Das PM-Set Set_1 in der Passmarken-Liste anklicken.
35. Das Editierfeld Passmarke anklicken.
36. Die Passmarken-Nummer eingeben, hier: 48.
37. Die Editierfelder für die Koordinaten anklicken, Koordinaten eingeben
(nicht mit Eingabetaste bestätigen!), hier siehe Tabelle:
38. Den Button OK anklicken.
Die Daten der Passmarken werden in die Liste der Passmarken des PM-Sets übernommen.
39. Die übrigen Passmarken entsprechend definieren, hier: Passmarken 48 und 48.
40. Den Button Leiterplatten-Lageerkennung aktivieren.
41. Das PM-Set Set_1 in der Passmarken-Liste anklicken.
Das PM-Set Set_1 wird mit einem vorangestellten L für die Leiterplatten-Lageerkennung markiert.
Passmarken-Num-
mer
X Y
48 -5 30
48 81 -10
48 81 30
LP-Lage-Erkennung aktivieren
