Betriebsanleitung Linienrechne r UNIX 17.4 Rüstungserstellung Software-V ersion 503.xx Ausgab e 02/2002 17.4.3 Manuelle Rüstungsa npassung 585 I t I I So wird die Rüttelzeit un d der Abholwinkel angepasst: 27. Die Ikone …
17.4 Rüstungserstellung Betriebsanleitung Linienrechner UNIX
17.4.3 Manuelle Rüstungsanpassung Software-Version 503.xx Ausgabe 02/2002
584
I
t I I
DATEI
Sichern
DATEI
Ende

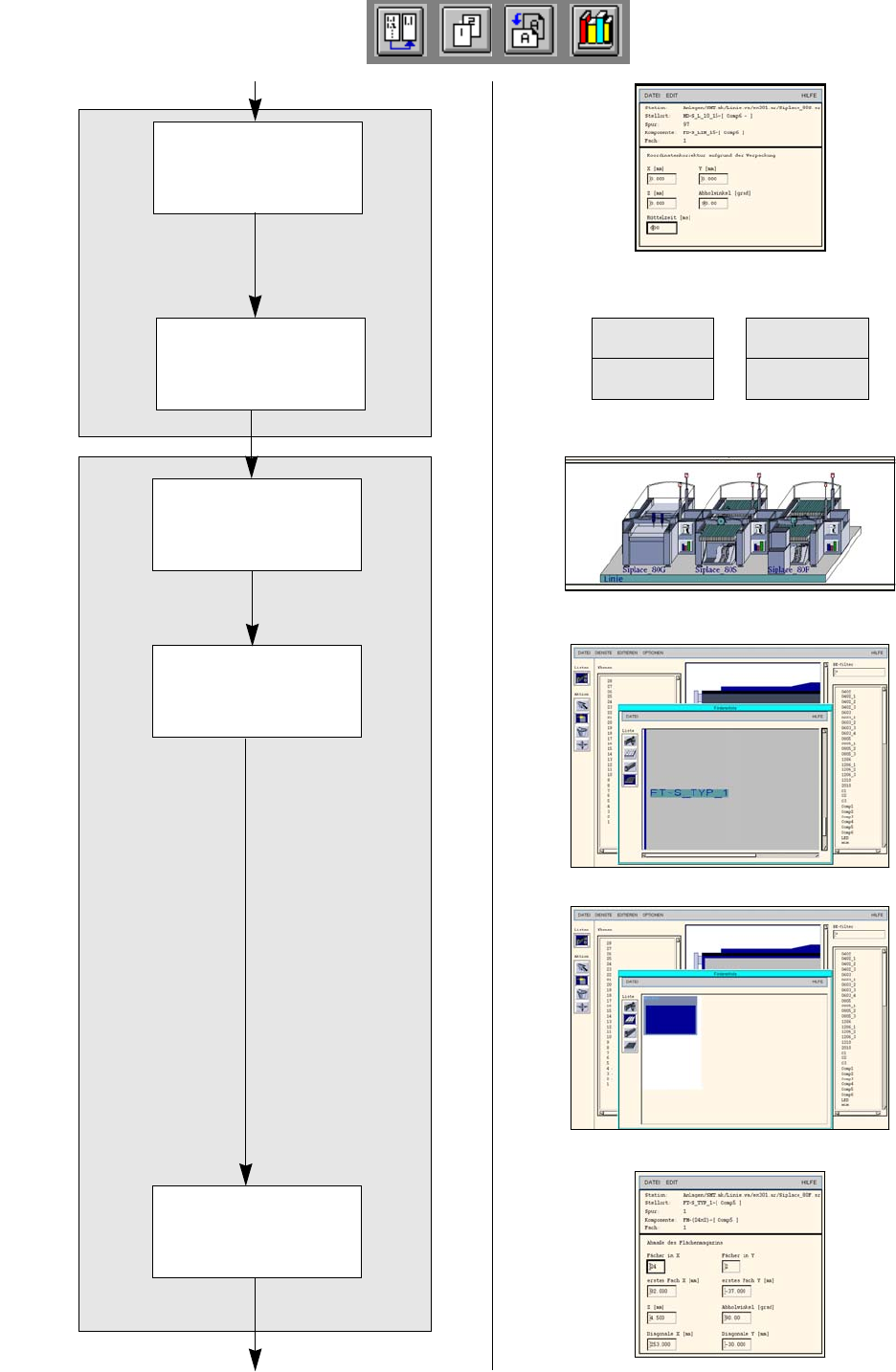

Fortsetzung von Seite 582
Flächenmagazin dem
Waffle-Pack-Wechsler
zuordnen
Rüstung sichern
Rüst-Editor/WPW/
MTC-Editor öffnen
Rüttelzeit und Abhol-
winkel anpassen
Fortsetzung auf Seite 586
Förderer rüsten
Flächenmagazin rüsten
Flächenmagazin
definieren
Betriebsanleitung Linienrechner UNIX 17.4 Rüstungserstellung
Software-Version 503.xx Ausgabe 02/2002 17.4.3 Manuelle Rüstungsanpassung
585
I
t I I
So wird die Rüttelzeit und der Abholwinkel angepasst:
27. Die Ikone Selektieren aktivieren.
28. Ein Fach eines Förderers anklicken.
29. Im Menü DIENSTE die Option Verpackungsbox anklicken.
Der Verpackungs-Editor wird geöffnet.
30. Das Editierfeld Abholwinkel anklicken und den neuen Abholwinkel eingeben, hier: 90 Grad.
31. Das Editierfeld Rüttelzeit anklicken und die neue Rüttelzeit eingeben, hier: 600 ms.
32. Im Menü DATEI die Option Ende anklicken.
Der Verpackuns-Editor wird geschlossen.
So wird die Rüstung gesichert:
33. Im Menü DATEI die Option Sichern anklicken.
Die Daten werden gesichert.
34. Im Menü DATEI die Option Ende anklicken.
Der Rüst-Editor/Förderbereichs-Editor wird geschlossen.
So wird der Rüst-Editor/ WPW/MTC-Editor geöffnet:
35. Im Desktop den Waffle-Pack-Wechsler anklicken.
Die Dateiauswahl Rüstungsauswahl wird geöffnet.
36. Die Rüstung anklicken, hier: Examples01.ar und den Button OK anklicken.
Der Rüst-Editor/WPW/MTC-Editor wird geöffnet.
So wird einer Ebene des Waffle-Pack-Wechslers ein Flächenmagazin zugeordnet:
37. Die Ikone Erzeugen aktivieren.
38. Im Anzeigebereich Ebenen eine Ebene anklicken, hier: Ebene 1.
39. Im Menü DIENSTE die Option °Förderer-Liste anklicken.
Die Fördererliste wird geöffnet.
40. Die Ikone Flächenmagazinträger aktivieren.
Eine Liste mit allen Flächenmagazinträgern wird geöffnet.
41. Einen Flächenmagazinträger anklicken, hier: FT~S_TYP_1.
42. Das Abbild des Waffle-Pack-Wechslers anklicken.
Der Flächenmagazinträger wird auf die Ebene gestellt.
43. Im Menü DIENSTE die Option °Förderer-Liste anklicken.
Die Fördererliste wird geöffnet.
44. In der Fördererliste die Ikone Flächenmagazin aktivieren.
Ein Fenster mit einem Flächenmagazin mit der Teilung 1x1 wird geöffnet.
45. Das Flächenmagazin auf der Textzeile anklicken.
46. Den Flächenmagazinträger im Abbild anklicken.
Das Flächenmagazin wird auf den Flächenmagazinträger gestellt.
So wird ein Flächenmagazin definiert:
47. Den blauen Abholbereich des Flächenmagazins anklicken.
48. Im Menü DIENSTE die Option Verpackungsbox anklicken.
Der Verpackungs-Editor wird geöffnet.
49. Die Abmessungen des Flächenmagazins in den Editierfeldern eingeben, siehe Abb. 17.4.1 auf
Seite 587.
