Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster) Softwareversion 503.xx Ausgabe 02/2002 3.1 Einleitung 75 I t I I 3 Desktop (S t ammfenster) 3.1 Einleitung In diesem Kapitel der Bet riebsanleitung wi rd Aufb…
2 Allgemeine Programmbedienung Betriebsanleitung Linienrechner UNIX
2.5 Menüzeile im Anwendungsfenster Softwareversion 503.xx Ausgabe 02/2002
74
I
t I I
- Bisher
Die bisher eingesehenen Hilfe-Themen werden in einer Box angezeigt.
- Zurück
Das vorherige Hilfe-Thema wird angezeigt.
- <<
Damit kann in der Index-Hilfe rückwärts geblättert werden.
- >>
Damit kann in der Index-Hilfe vorwärts geblättert werden.
- Textsuche
Damit wird das Fenster zur Eingabe eines Suchtextes geöffnet.
● Button Textsuche anklicken.
Das nachfolgende Fenster wird geöffnet.
● Suchtext im Editierfeld eingeben.
● Button(s) für Suchkriterium durch Anklicken aktivieren.
Das Fenster wird geschlossen.
● Button Suchen... anklicken.
In einer Box wird die Anzahl der gefundenen Begriffe addiert und angezeigt.
Ist die Suche beendet, schließt sich die Box und alle Themen, in welchen der gesuchte Text ent-
halten ist, werden in einem eigenen Fenster aufgelistet.
Wurde kein entsprechender Begriff gefunden, wird eine entsprechende Meldung aufgeblendet.
Editierfeld
Suchkriterien
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Softwareversion 503.xx Ausgabe 02/2002 3.1 Einleitung
75
I
t I I
3 Desktop (Stammfenster)
3.1 Einleitung
In diesem Kapitel der Betriebsanleitung wird Aufbau, Funktion und Bedienung des Desktop (Stammfenster)
erläutert. Der Desktop bildet die Bedienoberfläche des gesamten LR-Systems und wird nach dem Hochfahren
der LR-Software (siehe Kap. 2, Abschn. 2.1.1) angezeigt.
3.1.1 Aufbau des Desktop
Der Desktop füllt die gesamte Bildschirmfläche aus und kann in seiner Größe nicht verändert werden. Das
Aussehen des Desktop wird bestimmt durch das Starten des LR-Programms im Benutzermodus Programmier-
betrieb oder Steuerbetrieb. Der Modus wird bereits bei der Installation der LR-Software festgelegt (siehe Kap. 1),
kann aber auch mit Hilfe des Menüs OPTIONEN (siehe Abschn. 3.2.1.2) umgeschaltet werden. Je nach
eingestelltem Benutzermodus können mit Hilfe der Werkzeuge auf dem Desktop unterschiedliche Aufgaben
erfüllt werden.
- Im Programmierbetrieb stehen dem Anwender auf dem Desktop sämtliche Werkzeuge zur Ver-
fügung, um ein Produkt vollständig definieren und dessen Produktion steuern zu können.
- Im Steuerbetrieb werden dem Anwender auf dem Desktop nur die Werkzeuge als Ikonen zur Ver-
fügung gestellt, die er zur Produktion (Steuerung) benötigt. Die anderen Werkzeuge sind über die
Menüpunkte der Menüs "PRODUKT" und "PRODUKTIONSMITTEL" aktivierbar (siehe Abschn.
3.2.1.4 und 3.2.1.5).
Betriebsanleitung Linienrechner UNIX 3 Desktop (Stammfenster)
Softwareversion 503.xx Ausgabe 02/2002 3.1 Einleitung
76
I
t I I

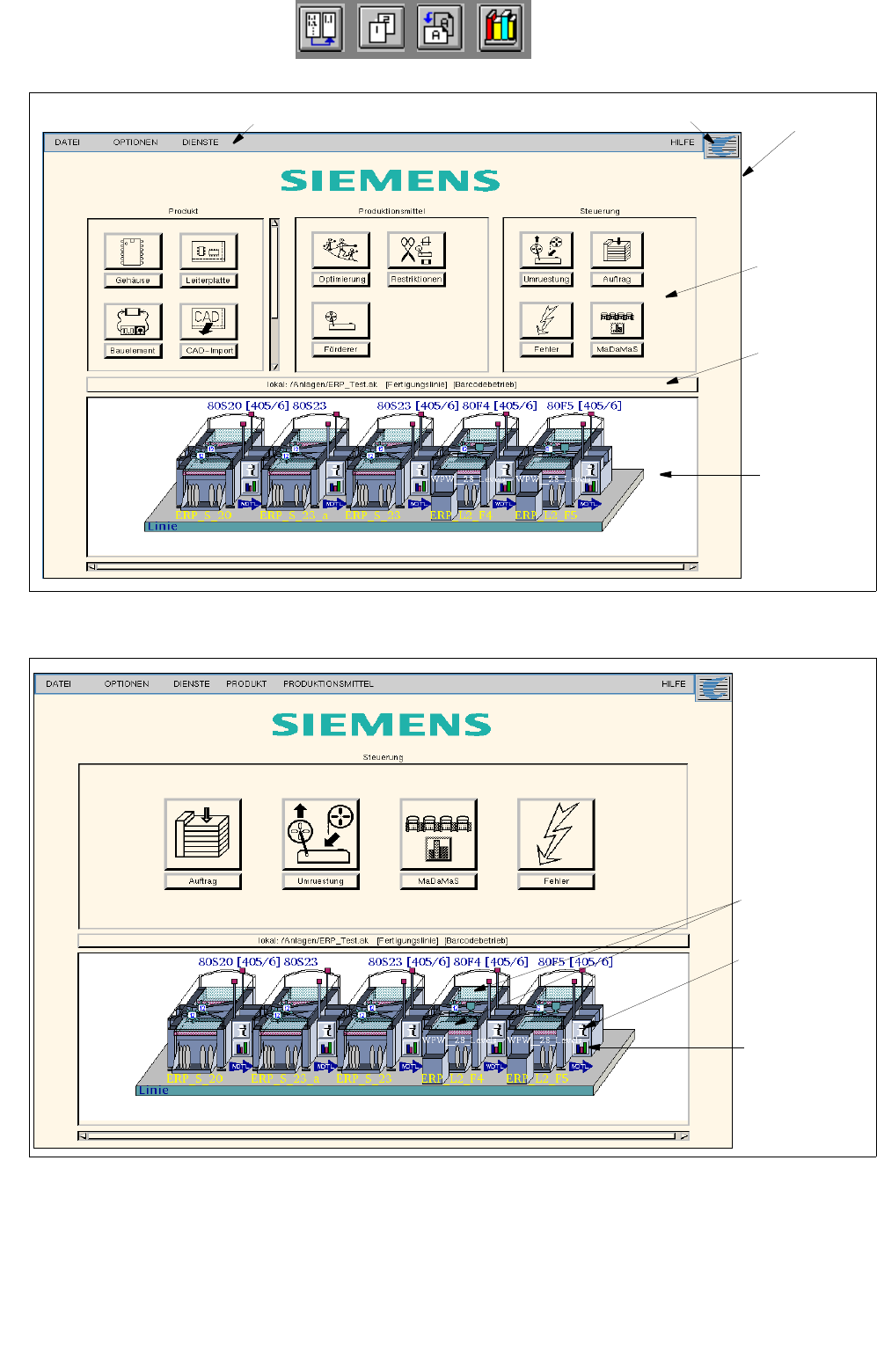

Abb. 3.1.1 Aufbau des Desktop im Programmierbetrieb
Abb. 3.1.2 Aufbau des Desktop im Steuerbetrieb
Desktop-Menüzeile
SMD-Symbol
Hauptgruppe
Linien-
(aktuelle
Linien-
konfiguration
)
Hauptmenü
Anzeige-
bereich
auswahl-
Button
Förderbereiche
Symbol "i“ für
Automaten-
controller
Symbol für
MaDaMaS
Balken-
diagramm-
