Betriebsanleitung Linienrechner UNIX 12 Produkti onsmittel / Stations- und Linienkonfiguration Softwareversion 503.xx Ausgabe 02/2002 12.1 Konfigurations-Editor 377 I t I I HINWEI SE Im Modus "synchroner Doppeltrans…
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Softwareversion 503.xx Ausgabe 02/2002
376
I
t I I
12.1.3.3 Hauptfenster Komponenten-Editor "Station und Stationserweiterung"

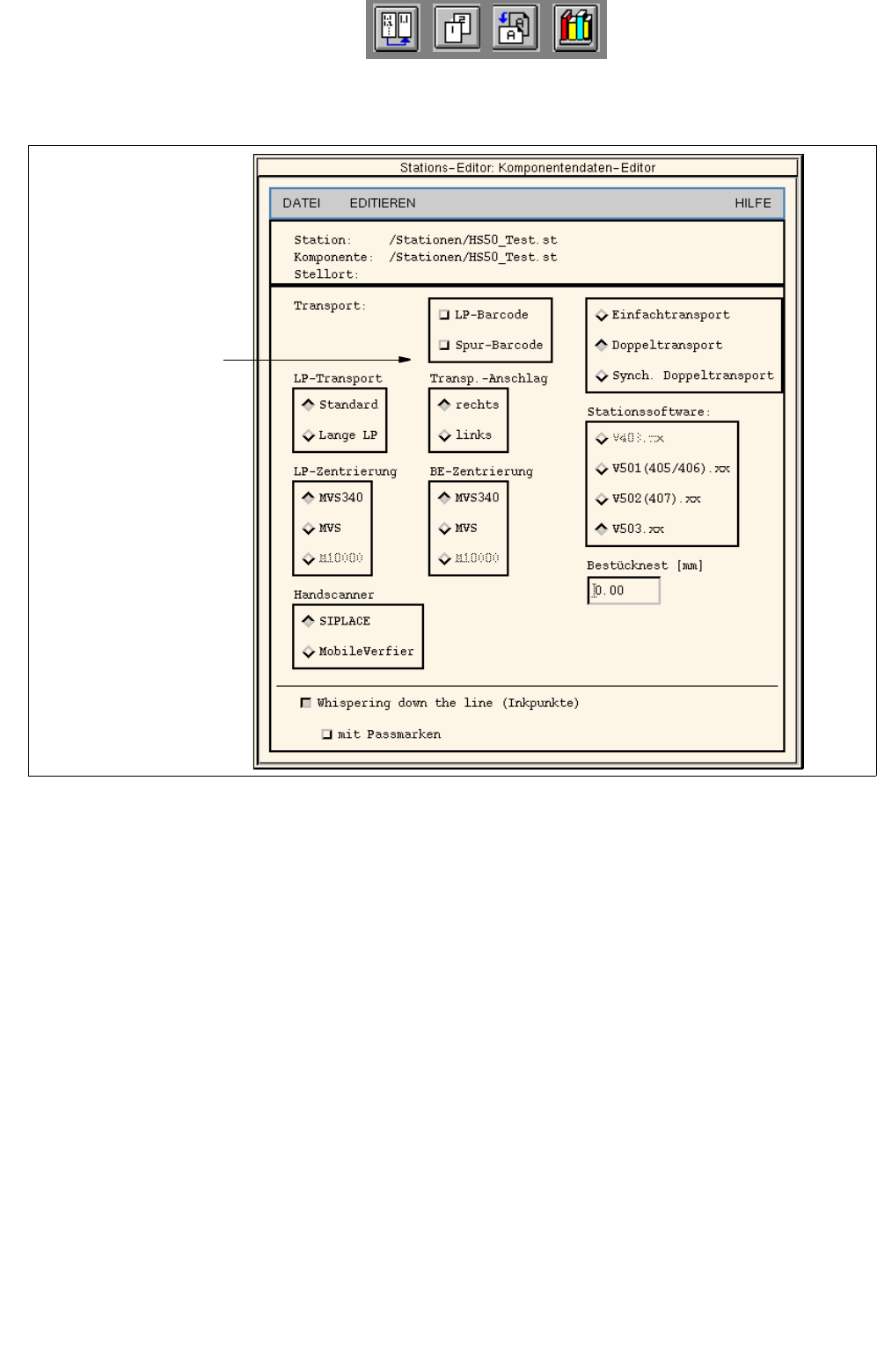

Abb. 12.1.3 Komponenten-Editor "Station SIPLACE" (Beispiel für HS-50)
EINSTELLMÖGLICHKEITEN für die Komponente "Station SIPLACE" (Grundmaschine)
- Transport -> LP-Barcode Leiterplattenerkennung mit/ohne Barcode
- Transport -> Spur-Barcode BE-Typ-Erkennung für spurbezogenes Nachfüllen
mit/ohne Barcode
- Transport -> Einfachtransport Transport mit einer Transportspur (Standard)
- Transport -> Doppeltransport Transport mit zwei Transportspuren
- Transport -> Synch. Doppeltransport Transport mit zwei Transportspuren, auf denen zwei
Leiterplatten synchron in das jeweilige Eingabeband
transportiert werden
Einstellbereich
Betriebsanleitung Linienrechner UNIX 12 Produktionsmittel / Stations- und Linienkonfiguration
Softwareversion 503.xx Ausgabe 02/2002 12.1 Konfigurations-Editor
377
I
t I I
HINWEISE
Im Modus "synchroner Doppeltransport" werden zwei unterschiedliche Leiterplatten synchron in das
jeweilige Eingabeband transportiert und dann als eine logische Leiterplatte für die weitere Bearbeitung
behandelt. Dazu muss für diese beiden Leiterplatten im Leiterplatten-Editor ein gemeinsamer Nutzen defi-
niert und über die Auftragssteuerung vorgegeben werden.
Wird eine Station in einer Teilanlage im Modus "synchroner Doppeltransport" betrieben, müssen auch alle
anderen Stationen in dieser Teilanlage in diesem Modus betrieben werden.
Die Optionen "LP-Barcode" und "Whispering down the line" sind bei bei Auswahl der Option "Synch.
Doppeltransport" nicht möglich. Die Option "Whispering down the line" wird dann automatisch deaktiviert.
- LP-Transport -> Standard normaler Transportiermodus für die Verarbeitung von Standard-
Leiterplatten
LP-Transport -> Lange LP langsamer Transportiermodus für die Verarbeitung von
überlangen Leiterplatten
HINWEISE
Durch die Einstellung der Option "Lange LP" ist die Möglichkeit gegeben, einen zusätzlichen LP-Stopper
zu verwenden (siehe hierzu auch nachfolgende Beschreibung für die Option "Bestücknest").
Der Standardstopper wird deaktiviert.
Die Option "Whispering down the line" ist bei Auswahl der Option "Lange LP" nicht möglich und wird des-
halb automatisch deaktiviert.
- Transp.-Anschlag -> rechts Festlegung des Transportanschlags rechts oder links
Transp.-Anschlag -> links
- Stationsrechner -> V403.xx Die Daten, die zur Station gesendet werden, werden im
Stationsrechner -> V501(405/406).xx gewählten Format (LRU.403.xx, LRU.501xx/405.xx/406.xx,
Stationsrechner -> V502(407).xx LRU.502xx/407.xx oder LRU.503.xx) erzeugt.
Stationsrechner -> V503.xx
- LP-Zentrierung -> MVS340 Auswahl des Bildverarbeitungssystem-Typs für die
LP-Zentrierung -> MVS LP-Zentrierung ("MVS" und "MVS340" für reine SIPLACE-
LP-Zentrierung -> M10000 Linien, "M10000" für SIPLACE-Linien mit HS-180)
- BE-Zentrierung -> MVS340 Auswahl des Bildverarbeitungssystem-Typs für die
BE-Zentrierung -> MVS BE-Zentrierung ("MVS" und "MVS340" für reine SIPLACE-
BE-Zentrierung -> M10000 Linien, "M10000" für SIPLACE-Linien mit HS-180)
- Handscanner-> SIPLACE Auswahl des Handscanners zur Erfassung des BE-Barcodes
Handscanner-> MobileVerifier für die Rüstkontrolle ("SIPLACE" für den Siemens-Handscanner,
"MobileVerifier" für den Mobile Verifier-Handscanner)
12 Produktionsmittel / Stations- und Linienkonfiguration Betriebsanleitung Linienrechner UNIX
12.1 Konfigurations-Editor Softwareversion 503.xx Ausgabe 02/2002
378
I
t I I
- Bestücknest [mm] Einstellung der LP-Stopperposition
Die Stopperpositionen sind bei einer HS-50 für den
Bearbeitungsbereich 2 und bei einer S-25HM für
den Bearbeitungsbereich 1 einstellbar.
HINWEIS
Durch die Änderung der Stopperposition können an einer HS-50 und S-25HM auch überlange Leiter-
platten bis zu einer Länge von 610 mm verarbeitet werden.
- Whispering down the line(Inkpunkte) Passmarken, die als Inkpunkte definiert sind, werden nur an der
ersten Station gemessen. Das Messergebnis wird an die
nachfolgenden Stationen übertragen.
- mit Passmarken Passmarken zur LP-Lageerkennung werden (einschließlich der
Passmarken für Inkpunkte) nur an der ersten Station gemessen.
HINWEIS
Die Option "Whispering down the line" (WDTL) kann nur in neueren SIPLACE-Maschinengenerationen
wie 80S20 oder 80F
4
(und späteren Versionen) eingesetzt werden.
Sie dient zur Verringerung der Nebenzeiten (Messzeiten) bei der Verarbeitung der Leiterplatten, da nur
an der ersten Station einer Linie die Lage aller Passmarken ermittelt wird.
An den nachfolgenden Stationen werden nur noch zwei Passmarken vermessen und die Lage der
sonst noch benötigten Passmarken wird jeweils aus den von der Vorgängerstation übertragenen
Messergebnissen berechnet.
Nur wenn der Button für "Whispering down the line" aktiviert ist, kann zusätzlich der Button
"mit Passmarken" aktiviert werden.
Die Option "Whispering down the line" muss an allen Stationen gleich eingestellt sein.
