Betriebsanleitung Linienrechner UNIX 6 Produ kt / Gehäuseform Softwareversion 503.xx Ausgabe 02/2002 6.1 Gehäuseform-Ed itor (GF-Editor) 213 I t I I 6.1.2.10 Auswahlfelder GF-Edito r - Ansicht "B earbeitungsdaten&qu…
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Softwareversion 503.xx Ausgabe 02/2002
212
I
t I I
Abb. 6.1.11 Dialogfenster zur individuellen Einstellung der Beschleunigung für jede Achse
(nur für die Pipettentypen 4xx, 7xx, 8xx und 9xx)
HINWEIS
Der Beschleunigungswert kann entweder in [g] für die x/y-, Stern- und z-Achse bzw. in
[1000 x rad/s
2
] für die dp-Achse eingetragen werden, oder es kann ein Prozentwert bezogen auf die
maximale Beschleunigung der jeweiligen Achse eingetragen werden.
● Editierfeld für die gewünschte Achse anklicken.
● Wert eingeben und die RETURN-Taste betätigen oder in ein anderes Feld klicken.
Aus dem für die Beschleunigung eingetragenen Wert wird sofort der Prozentwert oder umgekehrt
der Wert in [g] bzw. [1000 x rad/s
2
] berechnet und im entsprechenden Editierfeld automatisch ein-
getragen.
HINWEIS
Die Beschleunigungswerte für die x/y-, Stern- und z-Achse können in 0,1er Schritten verändert
werden und für die dp-Achse in 100er Schritten.
Die aus den Beschleunigungswerten für die x/y- und Sternachse errechnete maximale Gesamtbe-
schleunigung wird unterhalb der Editierfelder in [g] angezeigt.
Max. Gesamtbeschleunigung = (Beschl. x + Beschl. Stern)
2
+ Beschl. y
2
● Eingaben mit Ok bestätigen.
Das Dialogfenster schließt sich.
Im Anzeigebereich ist der Prozentwert der Beschleunigung in dem entsprechenden Editierfeld ein-
getragen, sofern er für alle Achsen gleich eingestellt ist.
HINWEIS
Unterscheidet sich der Prozentwert für die eingegebene Beschleunigung bei einer oder mehreren
Achsen von den Default-Werten (35%, 70% oder 100%), ist in dem entsprechenden Editierfeld nur
eine gestrichelte Linie (----) eingetragen.
Betriebsanleitung Linienrechner UNIX 6 Produkt / Gehäuseform
Softwareversion 503.xx Ausgabe 02/2002 6.1 Gehäuseform-Editor (GF-Editor)
213
I
t I I
6.1.2.10 Auswahlfelder GF-Editor - Ansicht "Bearbeitungsdaten"
Links neben dem Kommandobereich sind die folgenden vier Ikonen angeordnet, mit deren Hilfe die Anzeige
auf die entsprechenden Auswahlfelder zur Festlegung des Handlingsdaten umgeschaltet werden kann:
- Anzeigen des Auswahlfeldes für den Dosiervorgang (Default-Einstellung)
- Anzeigen des Auswahlfeldes für den Abholvorgang
- Anzeigen des Auswahlfeldes für den Zentriervorgang
- Anzeigen des Auswahlfeldes für den Bestückvorgang
Auswahlfeld für den Klebevorgang
In diesem Auswahlfeld werden die Daten für den Klebevorgang festgelegt.
● Die Ikone anklicken.
Das Auswahlfeld mit den Editierfeldern zur Eingabe der Dosierdaten wird angezeigt.
- Dosiermuster Hier wird die Nummer des Dosiermusters eingetragen, welches für die
aktuelle Gehäuseform definiert wurde (siehe Kap. 7).
- Dosierstufe Hier wird für die Dosierstufe eine Zahl von 1 bis 20 eingetragen.
Die Zahl gibt die Klebermenge an, die für die jeweilige Dosierstufe an der
Kleber-Dosiereinheit definiert wurde. Die kleinste Dosierstufe (1) entspricht
der geringsten Klebermenge.
HINWEIS
Im Feld "Dosierstufe" muss
eine Zahl eingetragen sein.
Ist im Feld "Dosiermuster" keine Zahl eingetragen, gilt als Vorgabe für das Dosiermuster automatisch eine
"1", das heißt, der Klebepunkt wird zentrisch zur Bestückposition gesetzt.
6 Produkt / Gehäuseform Betriebsanleitung Linienrechner UNIX
6.1 Gehäuseform-Editor (GF-Editor) Softwareversion 503.xx Ausgabe 02/2002
214
I
t I I
Vorgehensweise beim Editieren:
(gilt auch für den Editiervorgang in den nachfolgend beschriebenen Auswahlfeldern)
● Editierfeld anklicken, die entsprechende Zahl eingeben und die Eingabe mit der RETURN-Taste
bestätigen.
HINWEIS
Wurden nicht erlaubte Zahlen (z.B. eine zu hohe oder keine Zahl für die Dosierstufe) oder Zeichen
und Buchstaben eingegeben, werden die fehlerhaften Felder rot umrandet dargestellt und müssen
richtiggestellt werden.

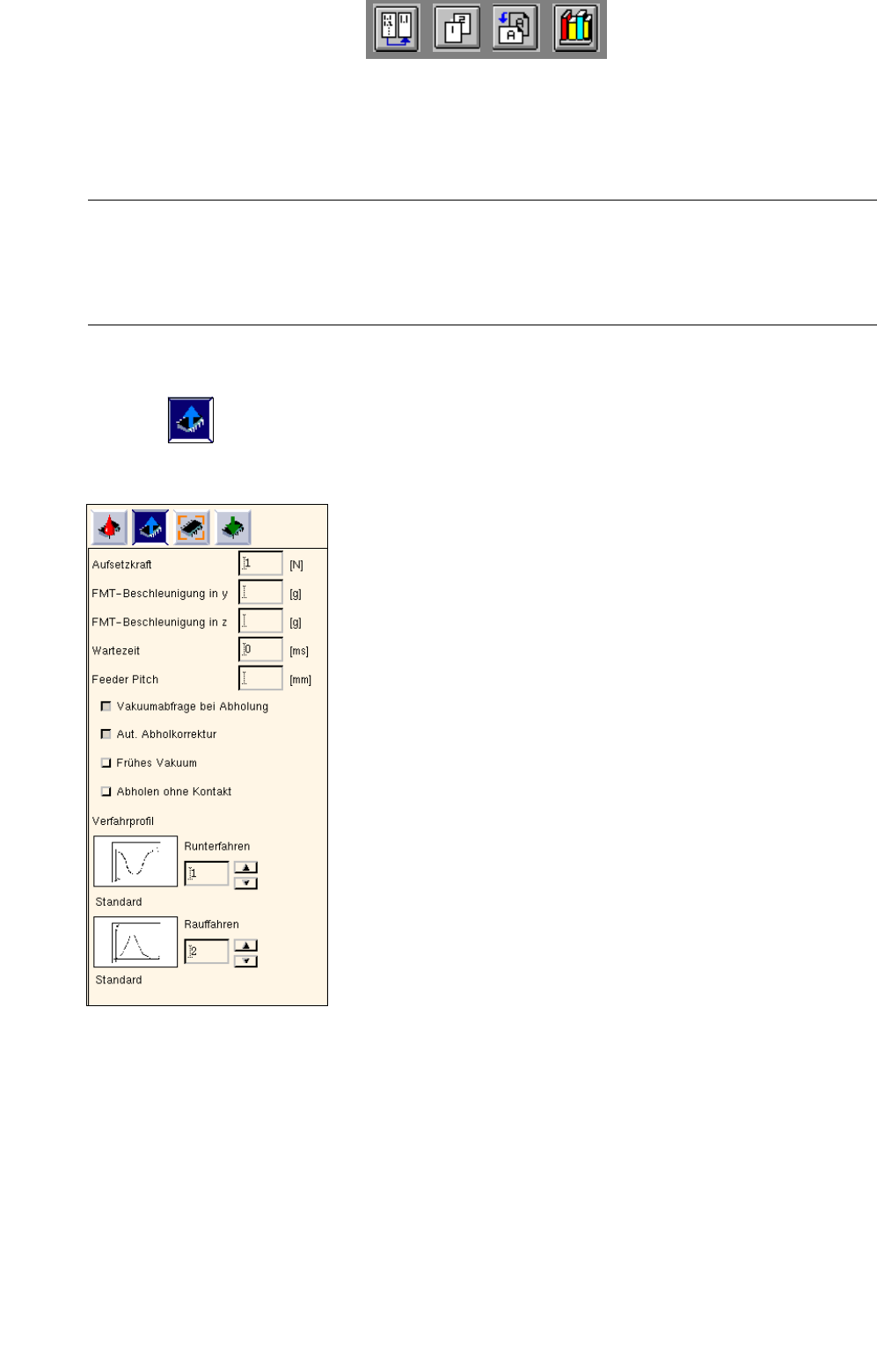

Auswahlfeld für den Abholvorgang
● Die Ikone anklicken.
Das Auswahlfeld zur Festlegung des Handlings beim Abholvorgang wird angezeigt.
- Aufsetzkraft [N] Hier wird als Vorgabe für die Kraft ein Wert von 1 bis 10 einge-
tragen, der dann in die tatsächliche Aufsetzkraft umgesetzt wird
(siehe nachfolgende Tabelle).
Die Einstellung der Kraft, mit welcher die Pipette auf das BE
bzw. das BE auf die Leiterplatte aufgesetzt wird, ist von folgen-
den Parametern abhängig:
Material des BE-Gehäuses
Größe des BE’s
Pipettenmaterial
Zusammensetzung (Konsistenz) des Klebstoffes oder
der Lotpaste
