So werden die Abmessungen der Leiterplatte eingegeben:
126.Die Ikone Selektieren aktivieren.
127.Die Leiterplatte (Rechteck) anklicken.
Das Rechteck ist hellgrün markiert.
128.Im Menü DIENSTE die Option NU-Editor anklicken.
Der Nutzen-Editor wird geöffnet.
129.Die Abmessungen der Leiterplatte eingeben. Siehe Abb. 17.3.4 auf Seite 546 und Abb. 17.3.5 .

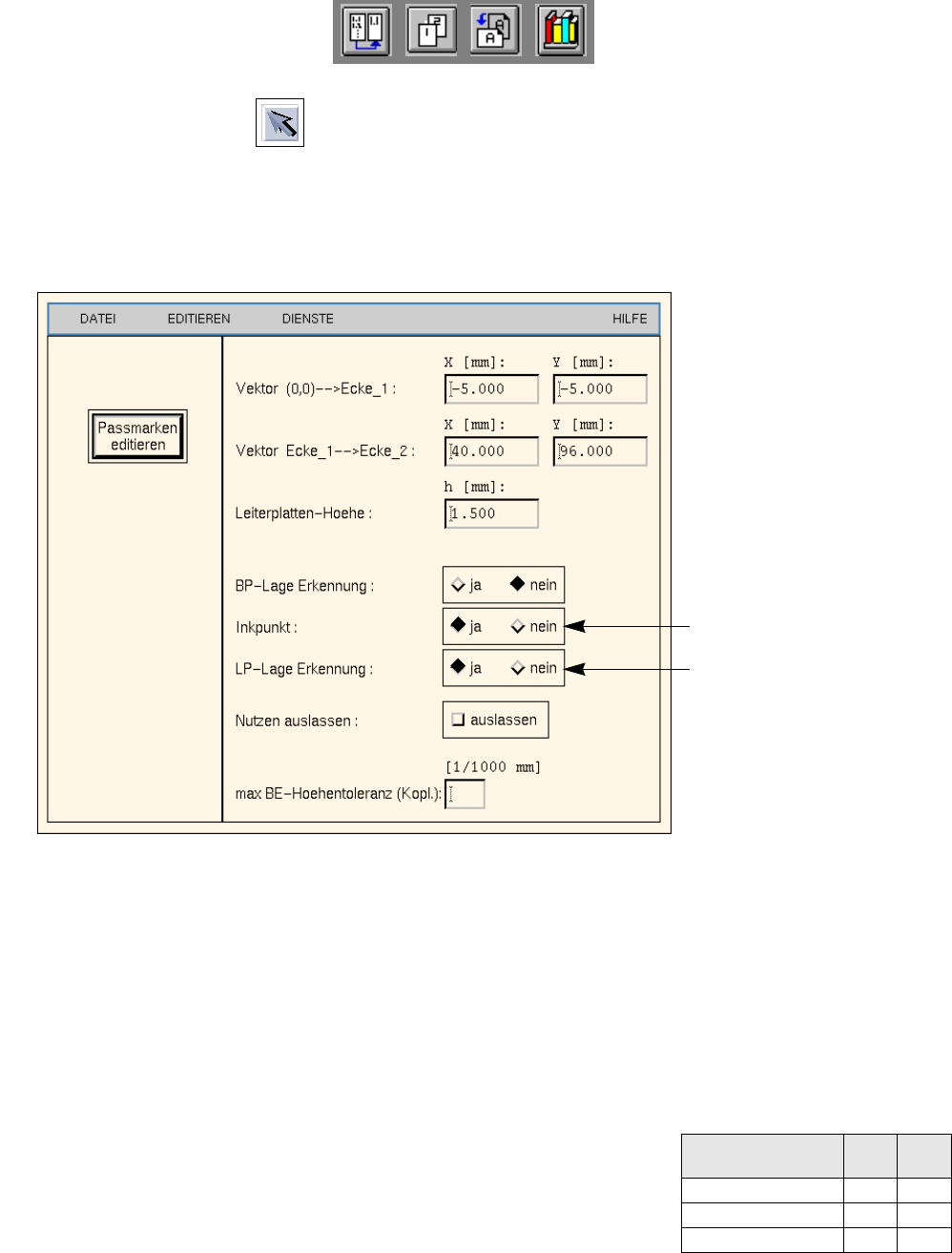

Abb. 17.3.5 Nutzen-Editor für Leiterplatte 2
So werden die Passmarken definiert:
130.Im Nutzen-Editor den Button Passmarken editieren anklicken.
Der Passmarken-Editor wird geöffnet.
131.Den Button Einfuegen aktivieren.
132.Das Editierfeld PM-Set Name anklicken.
133.Einen Namen für das neue Passmarken-Set eingeben, hier: Set_1.
134.Den Button OK anklicken.
Das PM-Set Set_1 erscheint in der Passmarken-Liste.
135.Das PM-Set Set_1 in der Passmarken-Liste anklicken.
136.Das Editierfeld Passmarke anklicken.
137.Die Passmarken-Nummer für die erste Passmarke eingeben, hier: 48.
138.Die Editierfelder für die Koordinaten anklicken, Koordinaten eingeben
(nicht mit Eingabetaste bestätigen!), hier siehe Tabelle:
139.Den Button OK anklicken.
Die Daten der Passmarke werden in die Liste der Passmarken des PM-Sets übernommen.
140.Die übrigen Passmarken entsprechend definieren, hier: Passmarken 48 und 48.
141.Den Button Leiterplatten-Lageerkennung aktivieren.
142.Das PM-Set Set_1 in der Passmarken-Liste anklicken.
Das PM-Set Set_1 wird mit einem vorangestellten L für die Leiterplatten-Lageerkennung markiert.
Passmarken-Num-
mer
X Y
48 30 0
48 0 86
48 30 86
Inkpunkt aktivieren
LP-Lage-Erkennung aktivieren
