Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / Förderer
Softwareversion 503.xx Ausgabe 02/2002 9.1 Förderer-Editor
297
I
t I I
Liste der Förderer aufrufen, deren Anzahl begrenzt wurde:
● Menüpunkt DIENSTE --> Listen --> Förderer mit begrenzter Anzahl anwählen.
Alle Förderer werden aufgelistet, deren Anzahl begrenzt wurde. Wurden Alternativ-Förderer fest-
gelegt (siehe Abschn. 9.1.3.4), werden diese neben den jeweiligen Förderern angezeigt.
- Zuordnungen an GF
Mit dieser Funktion kann eine Liste der Förderer bzw. Flächenmagazine angezeigt werden, die der
der aktuellen Gehäuseform zugeordnet wurden.
HINWEIS
Die Anzeige der Liste ist hilfreich, wenn der Anwender ein Bauelement gewählt hat (siehe Abschn.
9.1.3.2) und sich darüber informieren möchte, welche Zuordnungen zu der Gehäuseform dieses
Bauelementes bereits getroffen wurden.
Liste aufrufen:
● Menüpunkt DIENSTE --> Zuordnungen an GF anwählen.
Die Liste mit den Zuordnungen für die aktuelle Gehäuseform wird geöffnet.
● Button Schließen anklicken, um das Fenster mit der jeweiligen Liste wieder zu schließen.
Nummer der
Transportseite und Maschinentyp
zugeordneter Förderer
aktuellen Gehäuseform
9 Produktionsmittel / Förderer Betriebsanleitung Linienrechner UNIX
9.1 Förderer-Editor Softwareversion 503.xx Ausgabe 02/2002
298
I
t I I

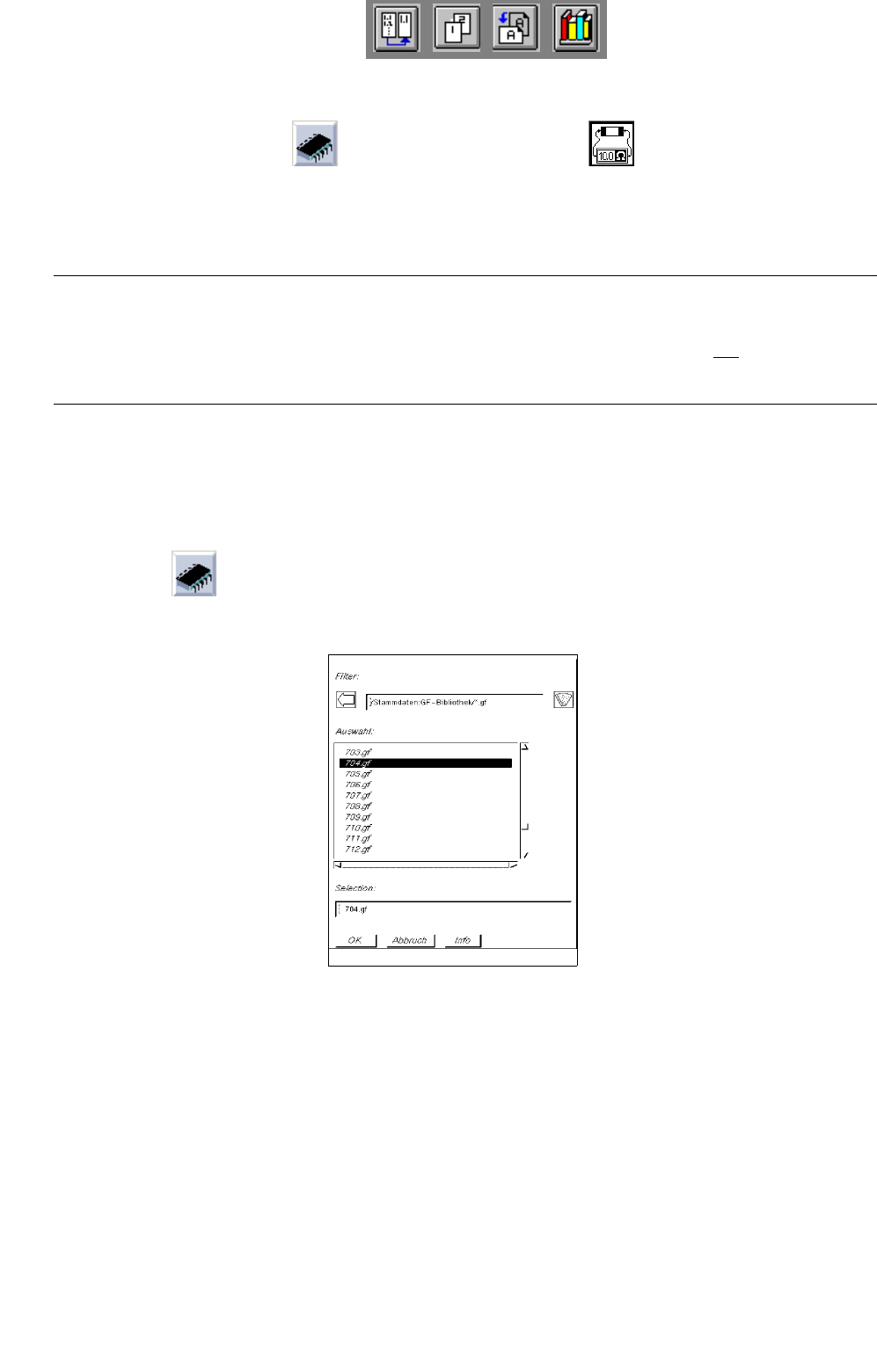

9.1.3.2 Auswahlbereich "Gehäuseform/Bauelement"
Dieser Bereich enthält die Ikonen (Symbol für Gehäuseform) und (Symbol für Bauelement), mit
deren Hilfe der Wechsel des Förderer-Editors zu einer anderen Gehäuseform bzw. zu einem anderen
Bauelement erfolgen kann. Die Vorgehensweise für den Wechsel GF --> BE bzw. BE --> GF erfolgt auf die
gleiche Weise.
HINWEIS
Der Wechsel zu einem anderen BE/GF kann auch durch Eingabe des BE-Namens bzw. der GF-Nummer
in das entsprechende Editierfeld (siehe Abb. 9.1.2) erfolgen. Diese Variante ist aber nur
für den Wechsel
des gleichen Typs (GF --> GF bzw. BE --> BE) möglich.
Beispiel: Wechsel von BE "BESO24" zu GF "704"
Vorgehensweise:
● Ikone anklicken.
Die FSB mit der Dateiauswahl aller bereits definierten Gehäuseformen wird geöffnet:
● GF-Datei 704.gf mit Doppelklick selektieren (oder Namen der GF-Datei im Selektionsfeld ein-
geben und mit OK bestätigen).
Die FSB wird geschlossen und im Hauptfenster des Förderer-Editors ist im Editierfeld "Gehäuse-
form" die Nummer des gewählten GF's eingetragen.
Im Feld GF-Name wird der im GF-Editor eingegebene Kommentar ("PLCC68") angezeigt.
Betriebsanleitung Linienrechner UNIX 9 Produktionsmittel / Förderer
Softwareversion 503.xx Ausgabe 02/2002 9.1 Förderer-Editor
299
I
t I I

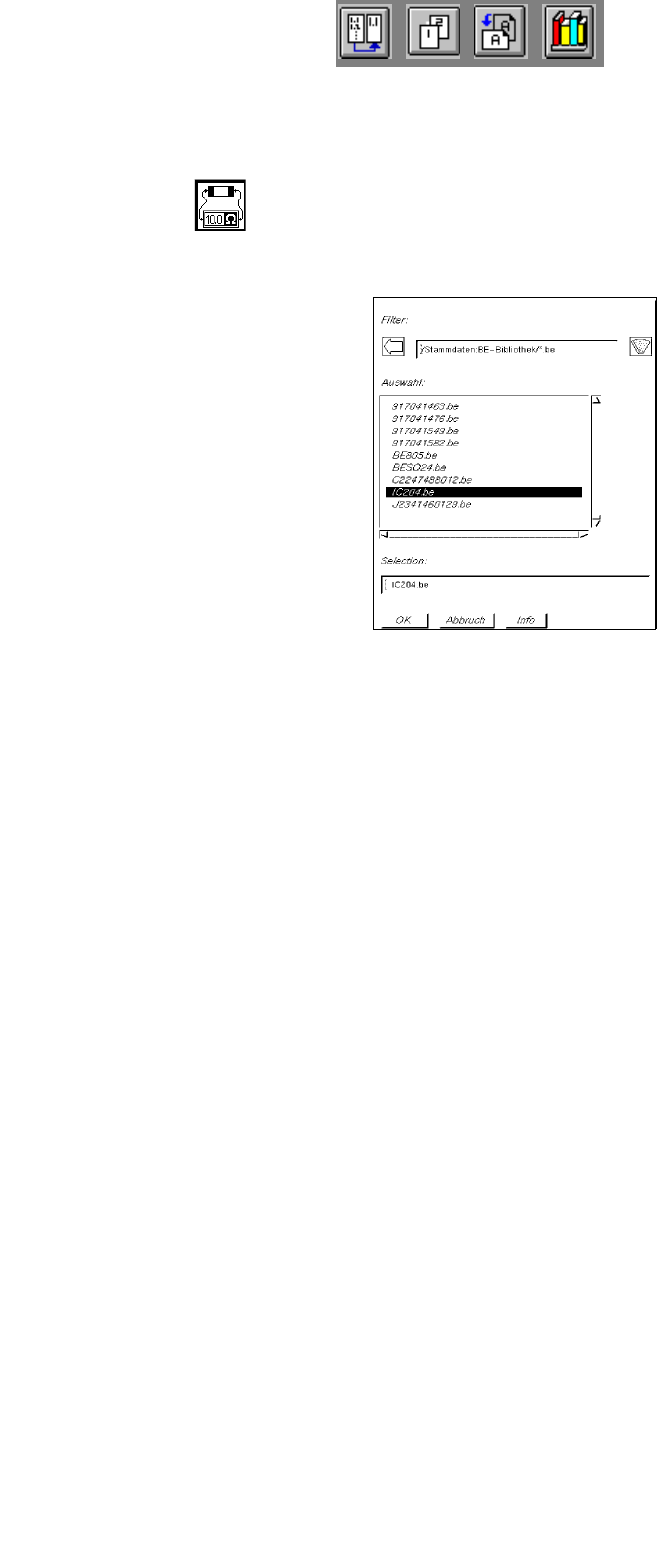

Beispiel: Wechsel von GF "600" zu BE "IC204"
Vorgehensweise:
● Ikone anklicken.
Die FSB mit der Dateiauswahl aller bereits definierten Bauelemente wird geöffnet:
● BE-Datei IC204.be mit Doppelklick selektieren (oder Namen der BE-Datei im Selektionsfeld ein-
geben und mit OK bestätigen).
Die FSB wird geschlossen und im Hauptfenster des Förderer-Editors ist im Editierfeld "Bau-
element" der Name des gewählten BE's eingetragen.
Im Editierfeld "Gehäuseform" wird die Nummer der dem BE "IC204" zugeordneten Gehäuseform
und im Feld GF-Name der im GF-Editor eingegebene Kommentar ("PLCC100") angezeigt
(siehe Abb. 9.1.2).
