8.1.5 Fenster Passmarken-Editor
Mit Hilfe des Menüs und der Eingabefelder des Passmarken-Editors können für einen ausgewählten LP-Typ
die erforderlichen Passmarken (zur LP-Lageerkennung) und Inkpunkte (zur Kennzeichnung von fehlerhaften
Nutzen) gesetzt oder gesperrt werden.
Beispiele für Zuordnungen von Passmarken und Inkpunkten sind nachfolgend dargestellt und beschrieben.

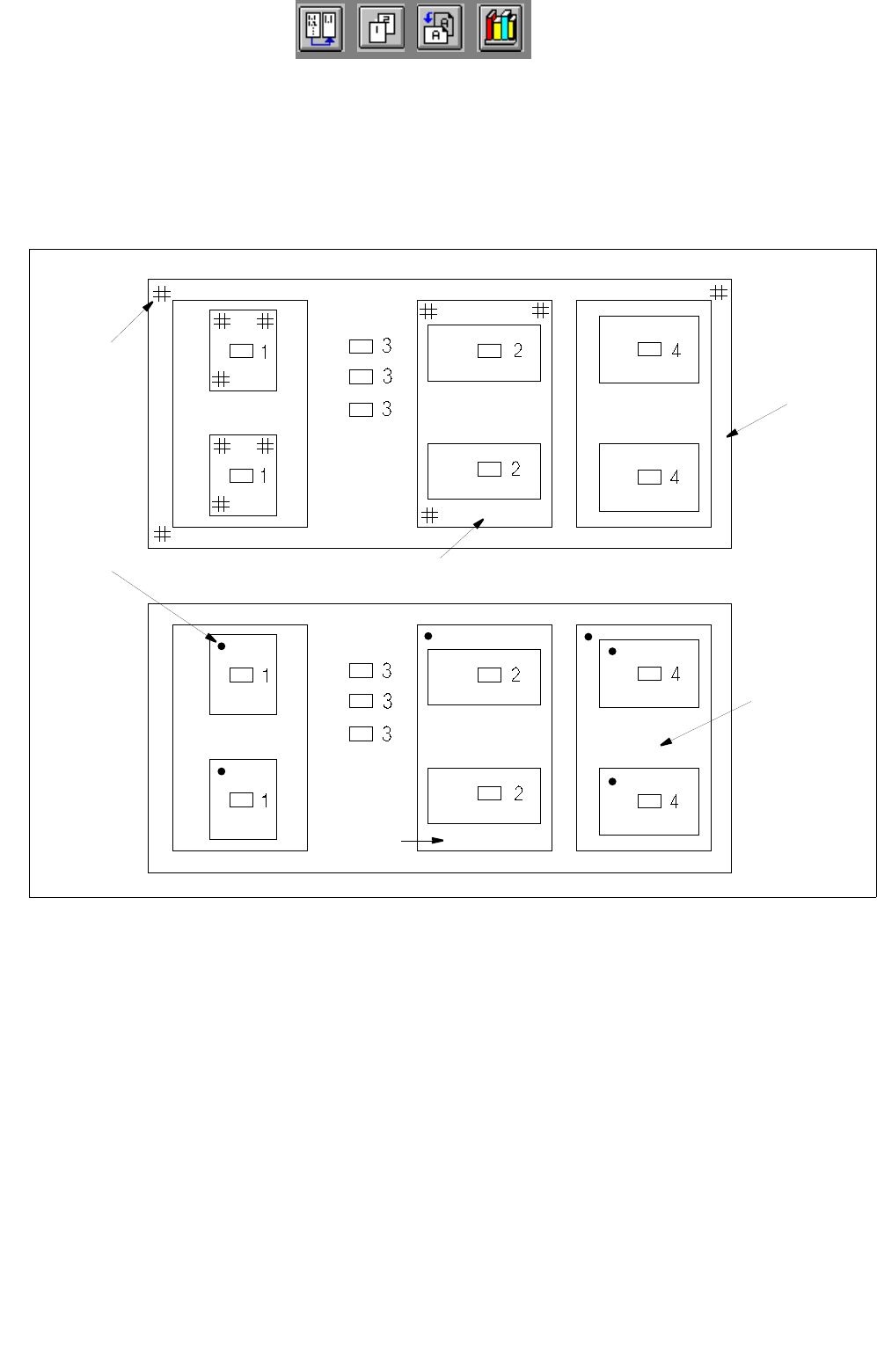

Abb. 8.1.9 Zuordnung von Passmarkensets zur Lageerkennung und Zuordnung von Inkpunkten (Beispiel)
PM-Set für Lageerkennung:
Auf die Bauelemente 1 wirkt das PM-Set der Einzelschaltung.
Auf die Bauelemente 2 wirkt das PM-Set der Gruppe 2.
Auf die Bauelemente 3 wirkt das PM-Set der Gruppe 1.
Auf die Bauelemente 4 wirkt das PM-Set der Gruppe 1.
Inkpunkte:
Auf die Bauelemente 1 wirkt der Inkpunkt der Einzelschaltung.
Auf die Bauelemente 2 wirkt der Inkpunkt der Gruppe 2.
Auf die Bauelemente 3 wirkt kein Inkpunkt.
Auf die Bauelemente 4 wirkt der Inkpunkt der Gruppe 3.
Gruppe 1
Gruppe 2
Gruppe 3
Gruppe 2
Passmarke
Inkpunkt
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Softwareversion 503.xx Ausgabe 02/2002
276
I
t I I
HINWEIS
Passmarken wirken in einer LP-Struktur von unten nach oben. Für die Lageerkennung eines BE's heißt das
z.B., dass das dem BE am nächsten zugeordnete PM-Set wirkt (siehe Abb. 8.1.9).
Inkpunkte wirken in einer LP-Struktur von oben nach unten. Wurde z.B. in einer LP-Teilstruktur, die wiederum
Unterstrukturen mit Inkpunkten enthält, ein Inkpunkt festgelegt, so wirkt dieser (übergeordnete) für die Bear-
beitung der LP (siehe Abb. 8.1.9).
Der Passmarken-Editor (siehe Abb. 8.1.10) wird vom Fenster des Nutzen-Editors (siehe Abb. 8.1.8) durch
Anklicken des Kommandobuttons Passmarken editieren aufgerufen.
Abb. 8.1.10 Fenster "Passmarken-Editor"
Menüzeile
Auswahlfelder
Editierbereich
Kommandobereich
