8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX 8.1 Leiterplatten-Editor Softwareversion 503.xx Ausgabe 02/2002 256 I t I I - Selektieren Ist diese Ikone aktiv ( invers dargest ellt, mit Pfeil vo n links un…
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Softwareversion 503.xx Ausgabe 02/2002 8.1 Leiterplatten-Editor
255
I
t I I

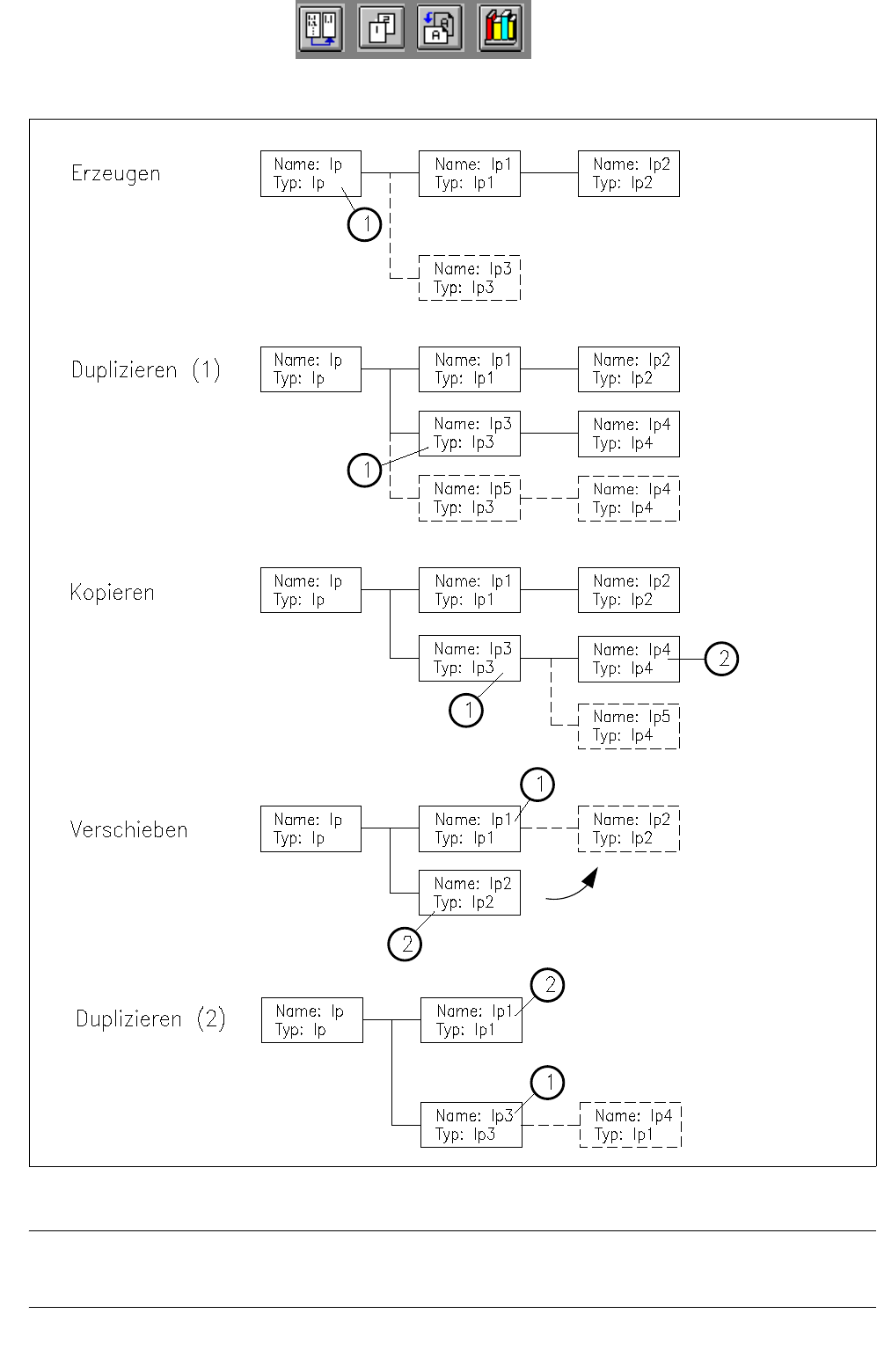

Abb. 8.1.5 Beispiele "Handhabung und Ergebnisse der Kommandos im Struktur-Editor"
HINWEIS zu Abb. 8.1.5
"Duplizieren (1)" ist auf Seite 8 - 257 beschrieben und "Duplizieren (2)" auf Seite 8 - 259.
8 Produkt / Leiterplatte Betriebsanleitung Linienrechner UNIX
8.1 Leiterplatten-Editor Softwareversion 503.xx Ausgabe 02/2002
256
I
t I I

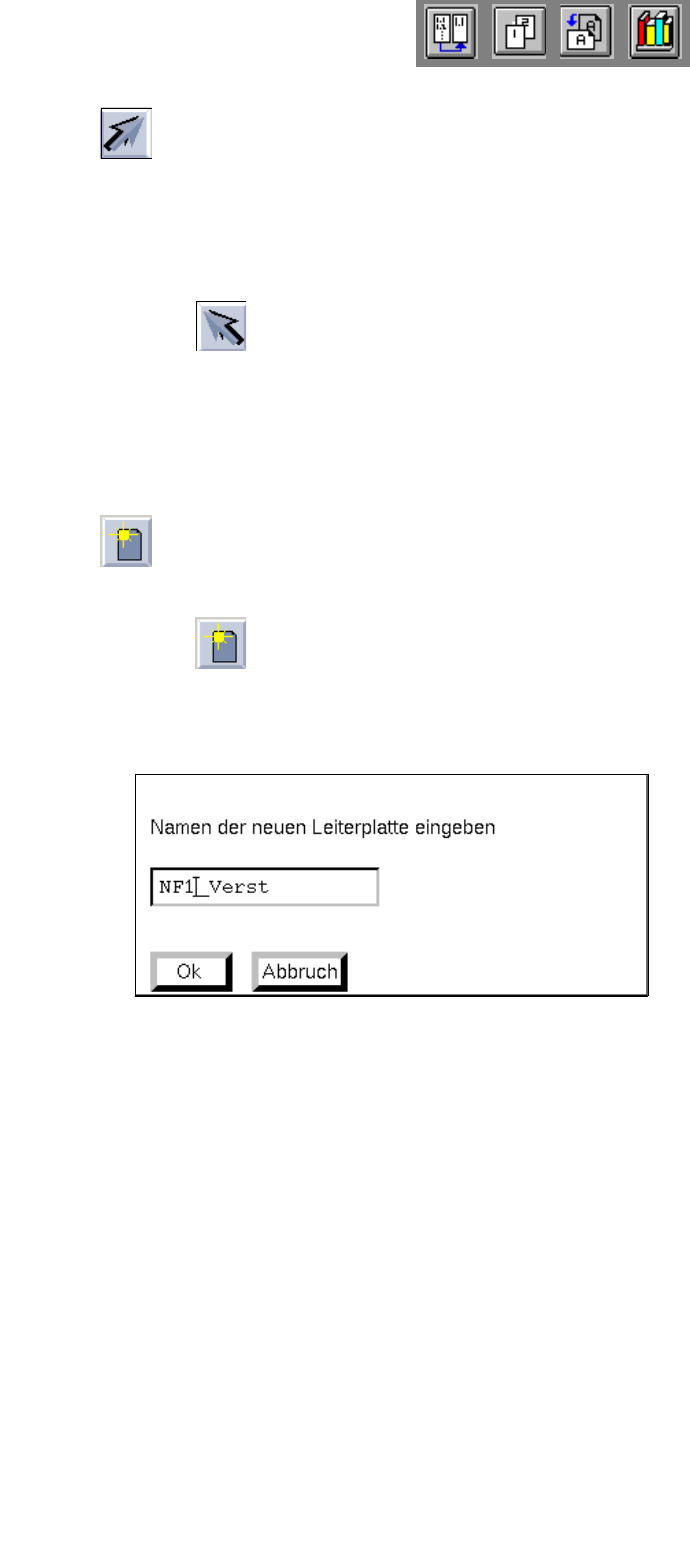

- Selektieren
Ist diese Ikone aktiv (invers dargestellt, mit Pfeil von links unten nach rechts oben), kann für die nach-
folgend selektierte LP-Teilstruktur der BP- oder NU-Editor aufgerufen werden. Ist die oberste LP-Teil-
struktur selektiert, kann die aktuelle Leiterplatte mit Hilfe der Menüfunktion "Kopiere Leiterplatte"
vervielfältigt werden.
● Ikone aktivieren.
● LP-Teilstruktur im Anzeigebereich durch Mausklick selektieren.
Die selektierte Teilstruktur ist hellgrün markiert. Alle mit ihr verlinkten Teilstrukturen sind dunkel-
grün markiert.
● Gewünschte Menüfunktion (z.B. DIENSTE --> NU-Editor...) auswählen.
- Erzeugen einer neuen LP-Teilstruktur mit einem zugehörigen neuen LP-Typ
Damit kann eine neue Teilstruktur mit dem Verweis auf einen neuen LP-Typ erzeugt werden.
● Ikone aktivieren.
● LP-Typ selektieren.
Die nachfolgende Dialogbox wird geöffnet:
● Den Namen eingeben und mit Ok bestätigen.
Der neue LP-Typ wird an den selektierten angehängt im Anzeigebereich dargestellt.
Betriebsanleitung Linienrechner UNIX 8 Produkt / Leiterplatte
Softwareversion 503.xx Ausgabe 02/2002 8.1 Leiterplatten-Editor
257
I
t I I

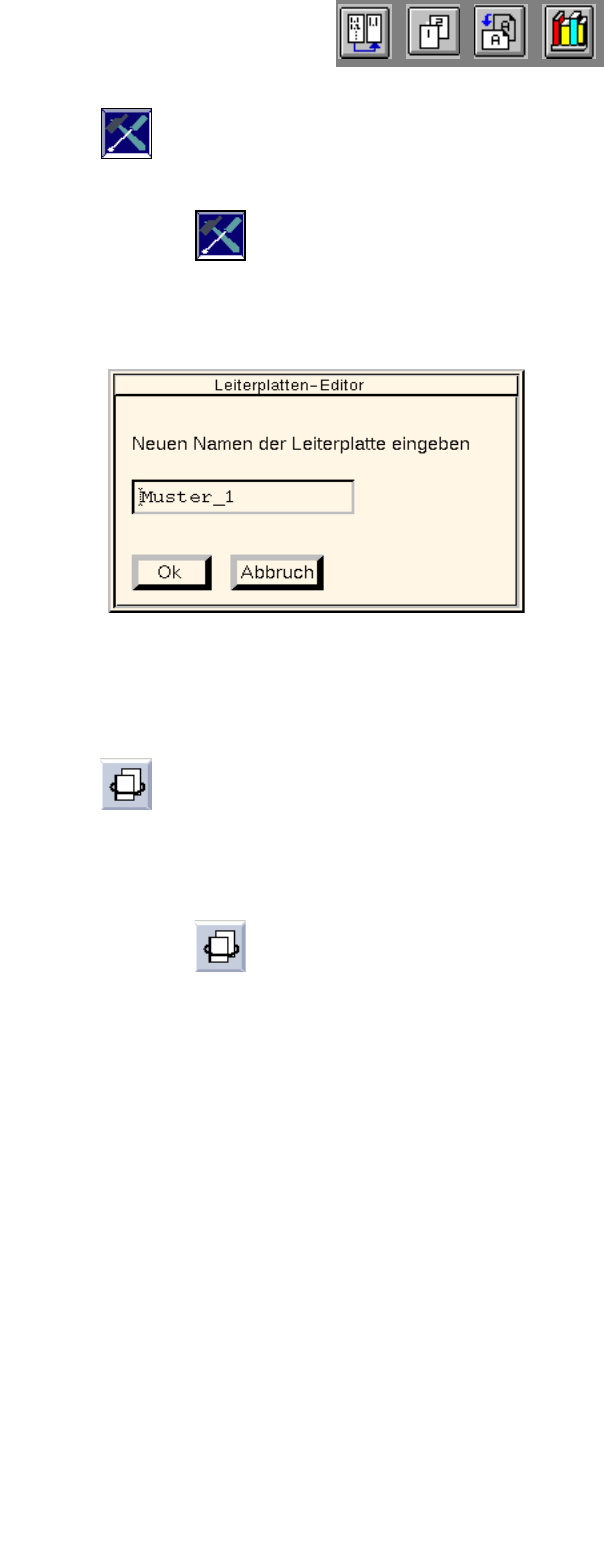

- Umbenennen einer LP-Teilstruktur
Damit kann eine Teilstruktur nachträglich umbenannt werden.
● Ikone aktivieren.
● LP-Teilstruktur selektieren.
Die nachfolgende Dialogbox wird geöffnet:
● Zuerst den alten Namen aus dem Editierfeld löschen und dann den neuen Namen eingeben.
● Eingabe mit Ok bestätigen.
Die Teilstruktur wird mit dem neuen Namen im Anzeigebereich dargestellt.
- Duplizieren einer LP-Teilstruktur
Von einer LP-Teilstruktur kann ein schon vorhandener Verweis auf einen LP-Typ dupliziert und damit
eine neue Teilstruktur erzeugt werden.
Die Daten der duplizierten LP-Teilstruktur sind bis auf die Koordinaten identisch.
● Ikone aktivieren.
● LP-Teilstruktur selektieren.
Es erscheint die Dialogbox für die Eingabe des Namens.
● Den Namen eingeben und mit Ok bestätigen.
