17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 503.xx Ausgabe 02/2002
570
I
t I I

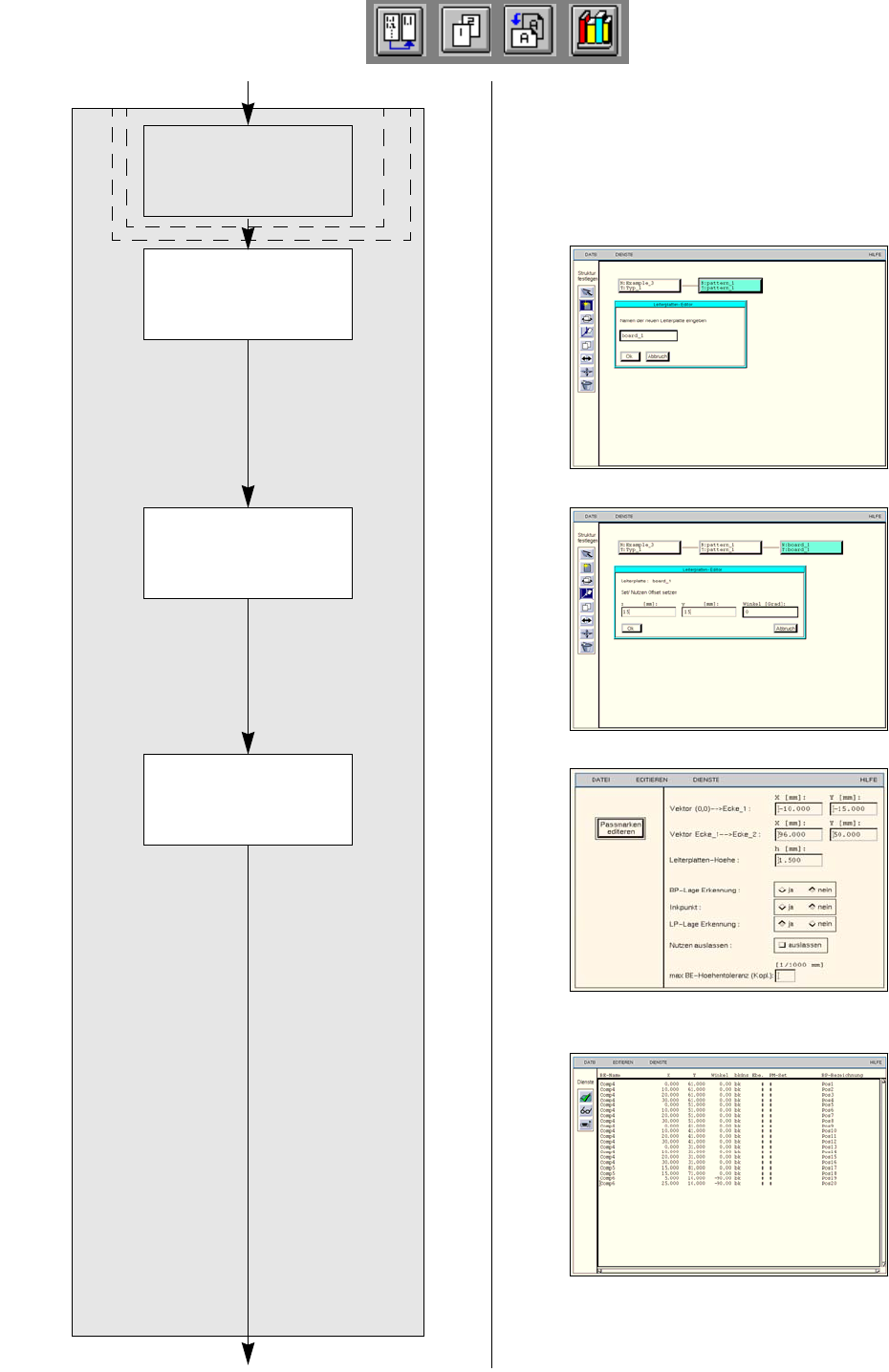

Nutzen
erzeugen
Fortsetzung auf Seite 572
Fortsetzung von Seite 568
Offset-Werte für den
Nutzen eingeben
Abmessungen des
Nutzens eingeben
Passmarken
definieren
Nutzen-Editor
Passmarken-Editor
LP-Beschreibung
Betriebsanleitung Linienrechner UNIX 17.3 Beschreibung der Bauelemente und Leiterplatten
Software-Version 503.xx Ausgabe 02/2002 17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik
571
I
t I I
18. Im Leiterplatten-Editor die Ikone Erzeugen aktivieren.
19. Die Leiterplatte anklicken, hier: Example_3.
Eine Dialogbox wird geöffnet.
20. Das Editierfeld anklicken.
21. Den Namen des Nutzens eingeben, hier: pattern_1, und den Button OK anklicken.
Die Dialogbox wird geschlossen. Der neue Nutzen wird auf der zweiten Ebene dargestellt.
So werden die Offset-Werte des Nutzens eingegeben:
22. Die Ikone Koordinatensystem aktivieren.
23. Den Nutzen anklicken, hier: pattern_1.
Eine Dialogbox wird geöffnet.
24. Die einzelnen Editierfelder anklicken und die Offset-Werte eingeben, siehe Abb. 17.3.7 auf Seite 567.
25. Den Button OK anklicken.
Die Dialogbox wird geschlossen.
So werden die Abmessungen des Nutzens eingegeben:
26. Die Ikone Selektieren aktivieren.
27. Den Nutzen anklicken, hier: pattern_1.
28. Im Menü DIENSTE die Option NU-Editor anklicken.
Der Nutzen-Editor wird geöffnet.
29. Die Abmessungen des Nutzens eingeben, siehe Abb. 17.3.7 auf Seite 567.
So werden die Passmarken für den Nutzen definiert:
30. Im Nutzen-Editor den Button Passmarken editieren anklicken.
Der Passmarken-Editor wird geöffnet.
31. Den Button Einfuegen aktivieren.
32. Das Editierfeld PM-Set Name anklicken.
33. Einen Namen für das neue Passmarken-Set eingeben, hier: Set_1.
34. Den Button OK anklicken.
Das PM-Set Set_1 erscheint in der Passmarken-Liste.
35. Das PM-Set Set_1 in der Passmarken-Liste anklicken.
36. Das Editierfeld Passmarke anklicken.
37. Die Passmarken-Nummer für die erste Passmarke eingeben, hier: 48.
38. Die einzelnen Editierfelder für die Koordinaten anklicken, Koordinaten
eingeben (nicht mit der Eingabetaste bestätigen) hier siehe Tabelle:
39. Den Button OK anklicken.
Die Daten der Passmarke werden in die Liste der Passmarken des Passmarken-Sets übernommen.
40. Die übrigen Passmarken entsprechend definieren, hier: Passmarken 48 und 48.
41. Den Button Leiterplatten-Lageerkennung aktivieren.
42. PM-Set Set_1 in der Passmarken-Liste anklicken.
Dem PM-Set Namen Set_1 wird ein L für Leiterplatten-Lageerkennung vorangestellt.
43. Im Menü DATEI die Option Ende anklicken.
Der Passmarken-Editor wird geschlossen.
44. Im Menü DATEI die Option Ende anklicken.
Der Nutzen-Editor wird geschlossen.
Inkpunkt definieren: es ist kein Inkpunkt vorhanden.
Passmarken-Num-
mer
X Y
48 5 5
48 5 111
48 145 5
17.3 Beschreibung der Bauelemente und Leiterplatten Betriebsanleitung Linienrechner UNIX
17.3.3 Leiterplatte 3: Schwerpunkt Nutzentechnik Software-Version 503.xx Ausgabe 02/2002
572
I
t I I
Es ist kein Inkpunkt vorhanden.
Nutzen-Daten und
Bestückpositionen
laden
Fortsetzung von Seite 570
Einzelschaltung
erzeugen
Fortsetzung auf Seite 574
Offset-Werte für die
Einzelschaltung
eingeben
LP-Beschreibung
Inkpunkt
definieren
