9.1 连接到外部控制端子 102 连接到端子上 准备物件 适合电线 : 单线 φ 0 .65 mm (AWG22) 、 绞线 0.32 mm 2 (AWG22) 可使用电线 : 单线 φ 0.32 ～ 0.65 mm (AWG28 ～ 22) 绞线 0.08 ～ 0 .32 mm 2 (AWG28 ～ 22) 单线直径 φ 0.1 2 mm 以上 (1 根 ) 标准剥线长度 : 9 ～ 10 mm 按钮操作适合工具 : 一字螺丝刀 (…
9.1
连接到外部控制端子
101
3
9
第 9 章 外部控制
可使用本仪器的外部控制端子向本仪器输入信号或从本仪器输出信号。
外部控制 第 9 章

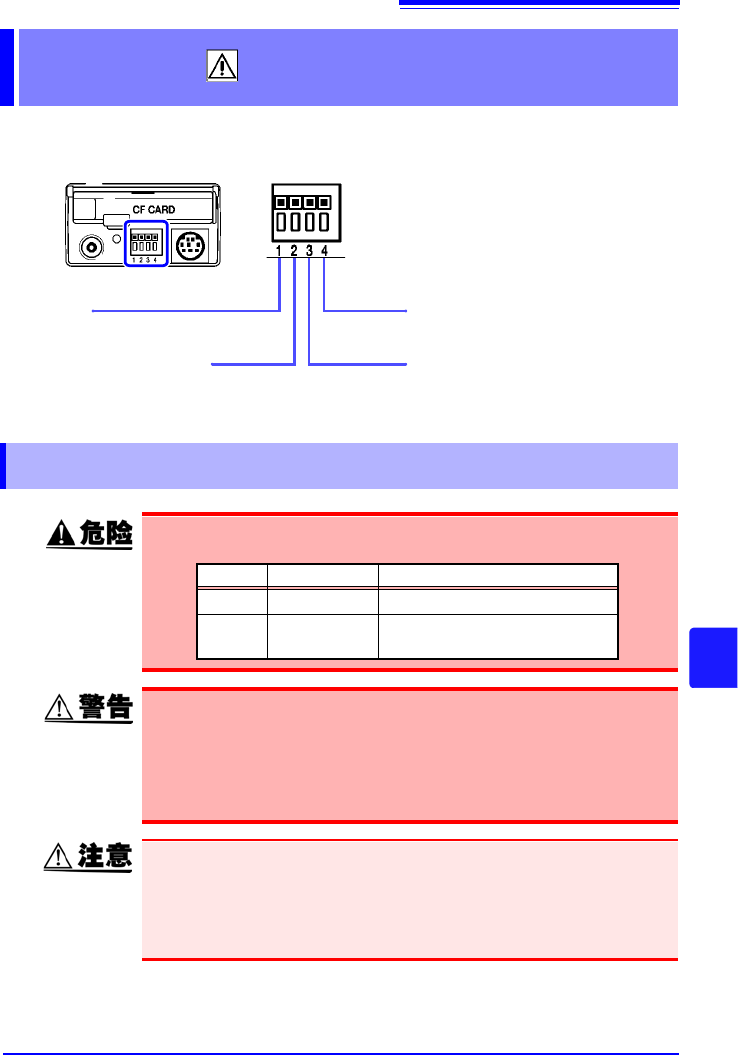

9.1 连接到外部控制端子
N.C.
请勿进行任何连接。
EXT.TRIG （外部触发输入）
从外部输入信号。
本仪器上面
GND
( 与本仪器 GND 共用 )
TRIG.OUT （触发输出）
触发时，输出信号。
为了避免发生触电事故和本仪器损坏，请勿向外部控制端子输入超出端
子间最大额定电压的电压。
输入输出端子 端子间最大额定电压
输入
EXT.TRIG
DC -2 ～ 7 V
输出
TRIG.OUT
DC -20 ～ 30 V
5 mA max、 200 mW max
为了防止发生触电事故和仪器故障，外部控制端子配线时，请务必遵守下
述事项。
• 请在切断本仪器以及连接仪器的电源之后再配线。
• 请勿超出外部控制端子的信号额定值。
• 请对连接到外部控制端子上的仪器和装置作适当的绝缘。
• 外部控制端子的 GND 与本仪器的 GND 共用，不进行绝缘。配线时请注
意，勿使外部控制端子的 GND 与连接对象的 GND 之间产生电位差，否
则可能会导致外部控制端子的连接对象和本仪器损坏。
• 为了避免发生电气事故，请使用指定的配线材料，或使用耐电压和电流
容量方面有充足余量的配线材料。
9.1
连接到外部控制端子
102

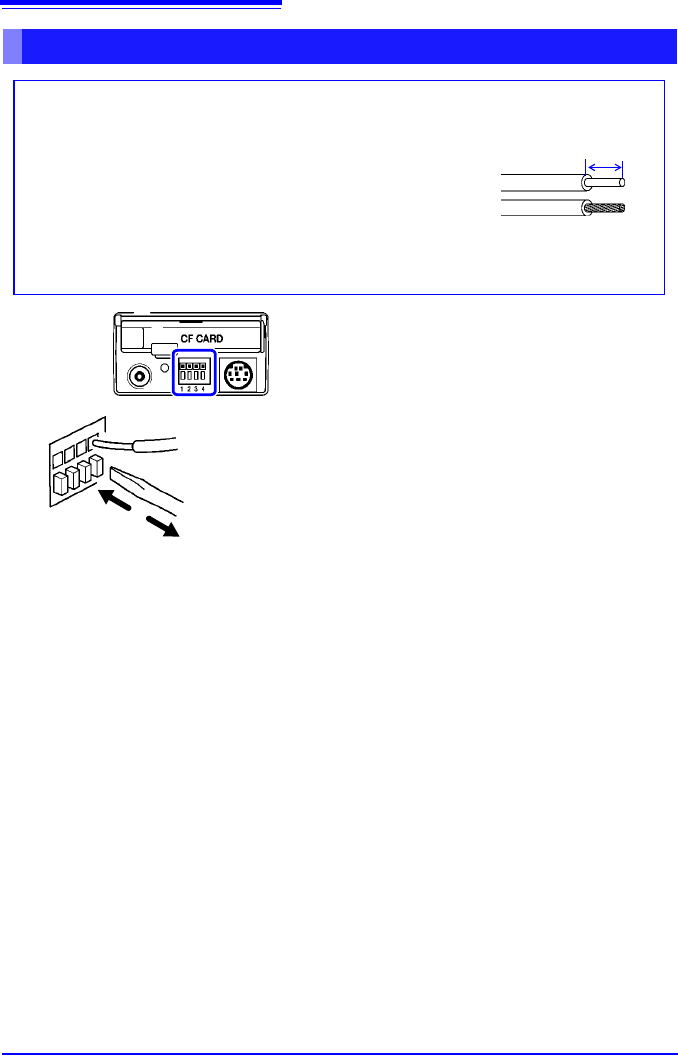

连接到端子上
准备物件
适合电线 : 单线 φ0.65 mm (AWG22)、
绞线 0.32 mm
2
(AWG22)
可使用电线 : 单线 φ0.32 ～ 0.65 mm (AWG28 ～ 22)
绞线 0.08 ～ 0.32 mm
2
(AWG28 ～ 22)
单线直径 φ0.12 mm 以上 (1 根 )
标准剥线长度 : 9 ～ 10 mm
按钮操作适合工具 : 一字螺丝刀 ( 刀尖宽度 2.6 mm)
单线
绞线
10 mm
1 用一字螺丝刀等工具按下端子按钮。
2 在按下按钮的状态下，将电线插入电线连接孔。
3 松开端子按钮。
电线即被固定。
1
2
3
本仪器上面
9.2
从外部输入信号 （外部触发输入）
103
3
9
第 9 章 外部控制
作为触发源，可从外部输入信号进行触发。
另外，可使用多台本仪器，并列触发同步运行。 (⇒ 第 105 页 )
9.2 从外部输入信号 （外部触发输入）
输入外部信号
开始触发。
EXT.TRIG
记录长度为 [ 连续 ] 时，不能使用外部触发输入。
关于触发输入信号
使用电压范围 HIGH 电平 : 3.0 ～ 5.0 V、 LOW 电平 : 0 ～ 0.8 V
脉冲宽度 HIGH 电平 : 1 ms 以上、 LOW 电平 : 2
µs 以上
端子间最大额定电压 -2 ～ 7 V
HIGH
3.0 ～ 5.0 V
LOW
0 ～ 0.8 V
2 µs 以上
1 ms 以上
GND
2200 pF
470 Ω
10 kΩ
5 V
EXT.TRIG
[ ↓ ] [ ↓ ]
5 V
输入信号
1 分别用电线将 EXT.TRIG 端子和 GND 端子连接到
外部信号输入端。
2 按下设定键，打开 [ 系统 ] 画面。
3 将外部端子 [EXT.TRIG] 设为 [ON]。
4 使 EXT TRIG端子与 GND 之间形成短路或开路状
态，或向 EXT TRIG 端子输入 HIGH 电平（3.0 ～
5.0 V）、LOW 电平 (0 ～ 0.8 V) 的脉冲波或方波。
下降时开始触发。
连接方法
(
⇒ 第 101 页 )
