1.5 基本操作 20 读取测量数据至本仪器并开始记录。 结束时间因触发模式 （记录条件）的设定 ( ⇒ 第 44 页 ) 而异。 为了防止误操作，可将按键操作设为无效状态。 可保存测量数据或设定数据等的显示画像。 ( ⇒ 第 79 页 ) 开始和结束记录 记录开始 按下 开始 / 停止 键。 左侧的 LED （绿 色）点亮。 使用触发功能测量时，测量开始与 记录开始 （数据读取开始）的时间不 同。 记录结束 触发模式： [ 连续触发 …
1.5
基本操作
19
3
1
第 1 章 概要
1.5 基本操作
画面操作
选择更改项目。
打开设定内容。
选择内容。
变更设定内容
设定画面
波形画面
取消设定。
确定设定值。
或
滚动波形
过去
最新
参照 :“滚动波形” (⇒ 第 62 页 )
查看测量值
A/B 光标值
1
显示 A/B 光标。
光标类型
2
移动 A/B 光标。
可确认光标上的值。
可变更光标的类型
或移动的光标。
(⇒ 第 64 页 )
1.5
基本操作
20
读取测量数据至本仪器并开始记录。
结束时间因触发模式 （记录条件）的设定 (⇒ 第 44 页 ) 而异。
为了防止误操作，可将按键操作设为无效状态。
可保存测量数据或设定数据等的显示画像。 (⇒ 第 79 页 )

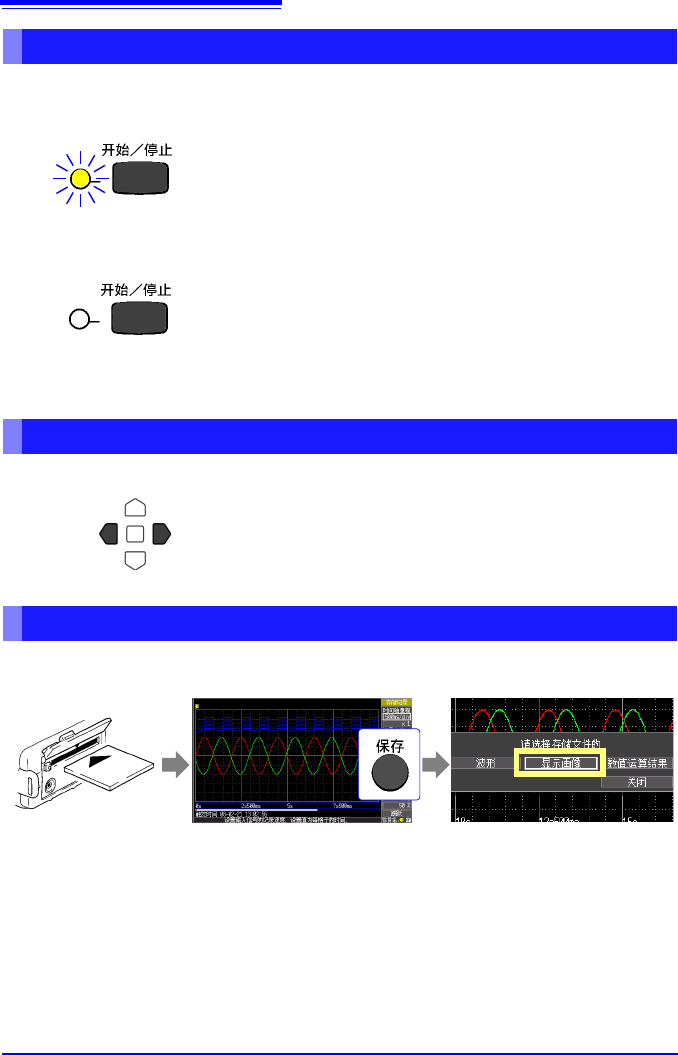

开始和结束记录
记录开始
按下开始 / 停止键。
左侧的 LED （绿色）点亮。
使用触发功能测量时，测量开始与记录开始
（数据读取开始）的时间不同。
记录结束
触发模式：[ 连续触发 ] （初始设定）时
按下
开始 / 停止键，结束记录。
触发模式：[单触发]时，读取1次设定的记录长度之后，结束记录。
按下时记录结束。
将按键操作设为无效 （按键锁定功能）
同时按下左右光标键约 3 秒钟。
再次按下 3 秒钟即可解除。
保存显示画像
插入 CF 卡。
显示要保存的画面，然后按下
保存键。
显示对话框。
选择 [ 显示画像 ]，然后按下决
定键。
在确认对话框中选择
[Yes] 并按
下决定键，则将数据保存到 CF卡
内。
（文件名：日期 _ 编号 .BMP)
1.5
基本操作
21
3
1
第 1 章 概要
可在设定画面中进行设定的同时，确认输入状况或显示范围。
测量期间不能显示设定画面。

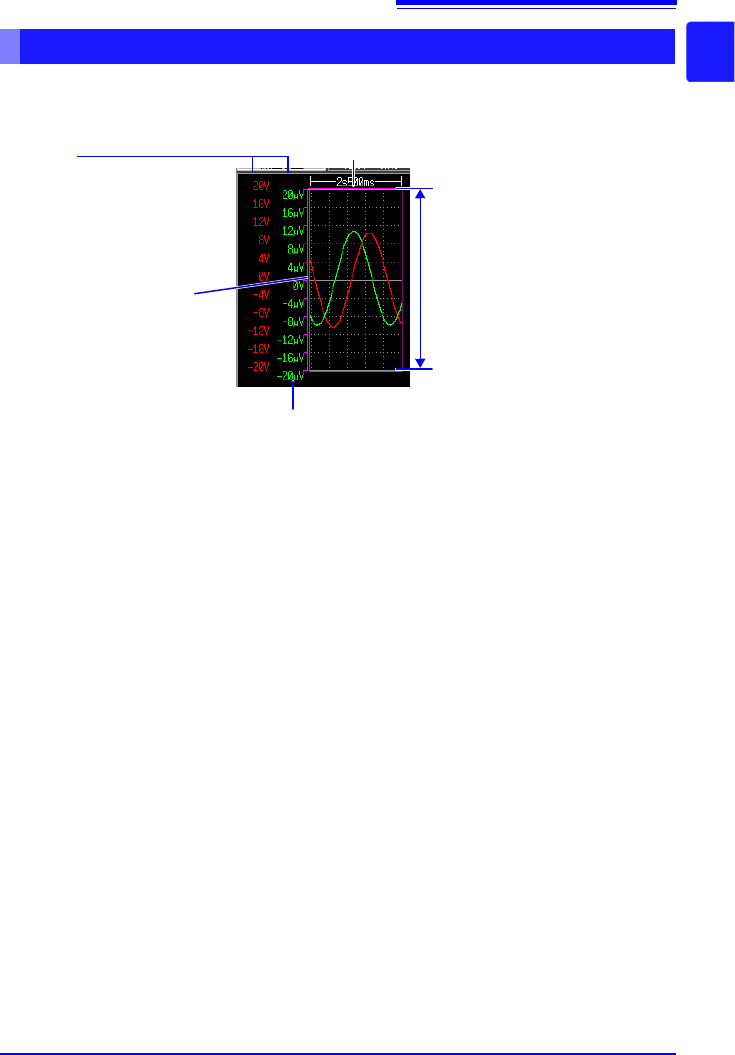

确认输入电平 （波形监视）
波形显示范围
显示会因波形倍率或零位的设定而
异。
当前输入的信号
输入波形的单位
可使用转换比功能，将输入值转换为要显示
的单位。 (⇒ 第 48 页 )
波形监视
刻度
在设定在 CH1、 CH2 的电压
轴量程 （纵轴）上显示。
