3.7 测量条件的设定 4 （逻辑通道的设定） 49 3 3 第 3 章 测量前的设定 用逻辑探头测量时，要设置逻辑输入通道。 要利用逻辑信号进行触发时： 参照 : “ 4.3 设定逻辑通道的触发” ( ⇒ 第 59 页 ) 可设定逻辑通道的显示颜色。 可设定逻辑波形的显示位置。 在同时记录模拟波形情况下， 可最大限度地抑制波形 重叠。 3.7 测量条件的设定 4 （逻辑通道的设定） 选择 [ 测量设置 ] 画面 选择要设置的项目 确定…
3.6
测量条件的设定
3
（模拟通道的设定）
48

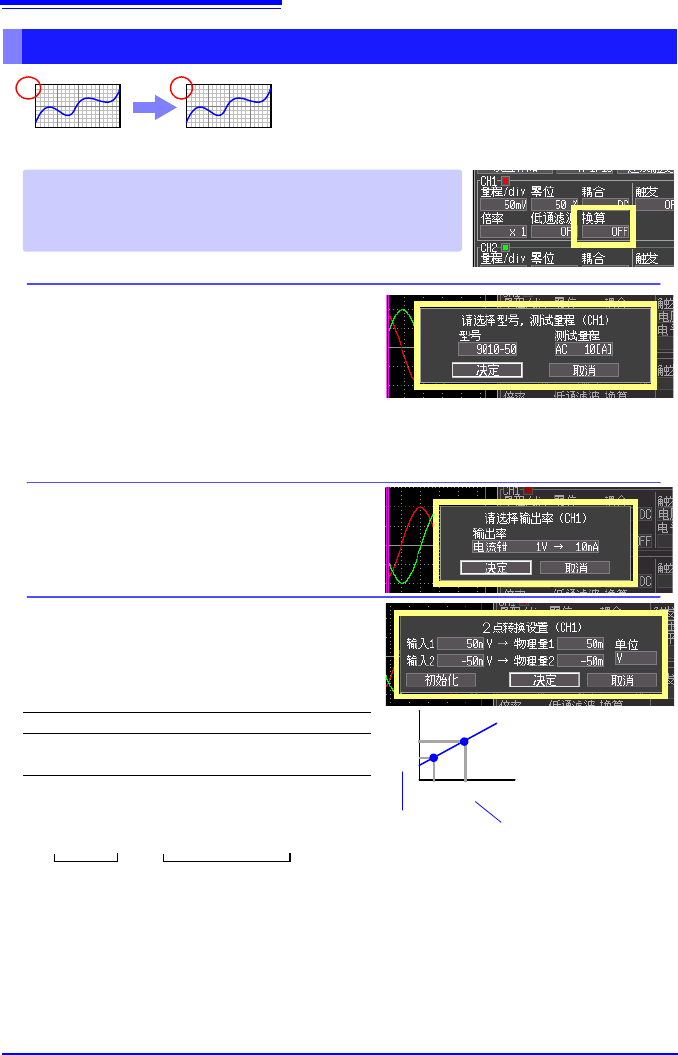

可将输入值由电压换算为电流等物理量的值之后进
行显示。
也可以对照选件钳形传感器进行换算。
单位换算 （转换比功能）
通常显示 (OFF)
有转换比
A
mV
在 [ 换算 ] 的设定内容中选择。
选择 : OFF∗、型号、输出比率、 2 点设定
(
∗ : 初始设定 )
选择后，显示对话框。
输出比率
在清单中选择电流钳的输出比率（转换比）或衰减探
头的衰减比。
2 点设定
设定输入信号的 2 点电压值和这 2 点的转换值以及要
转换的单位名称，然后将作为电压值而获得的测量
值换算为设定单位的值。
( 例 )
单位名称 : A
2 点的电压值 要转换单位的值
V
H
: 电位高点 A
H
: 相对于电位高点的值
V
L
: 电位低点 A
L
: 相对于电位低点的值
型号
从型号名称列表中选择要连接的钳形传感器与衰减
探头。
选择 : 3283、3284、3285、9010-50、9018-50、
9132-50、 9657-10、 9675、 CT9691、
CT9692、 CT9693、 CT9667、 9322、
P9000、 9660、 9661、 9669、 9694、
9695-02、 9695-03、 CT6500、 CT7044/
CT7045/CT7046、 CT7631/CT7731、
CT7636/CT7736、 CT7642/CT7742
A
H
A
L
V
L
V
H
[A]
[V]
根据 2 点计算转换比和
偏置值并进行转换
实际测量值
要换算单位的值
转换比和偏置的可设定范围如下所示。
但不能将转换比设为 0。
-9.9999E+9 ≦ （转换比、偏置）≦ -1.0000E-9
（偏置）＝ 0
+1.0000E-9 ≦ （转换比、偏置）≦ +9.9999E+9
上述范围以外的值不能设定。
转换比值显示为使用刻度或 A/B 光标时的读取值。
Y
A
H
A
L
–
V
H
V
L
–
-------------------
X×
V
H
A
L
× V
L
A
H
×–
V
H
V
L
–
---------------------------------------------+=
转换比 偏置
X：电压值
Y：转换后的值
※与 CT969x、 CT6590 组合使用时，请实施调零。
(
⇒ 附 第 18 页 )
3.7
测量条件的设定
4
（逻辑通道的设定）
49
3
3
第 3 章 测量前的设定
用逻辑探头测量时，要设置逻辑输入通道。
要利用逻辑信号进行触发时：
参照 :“4.3 设定逻辑通道的触发” (⇒ 第 59 页 )
可设定逻辑通道的显示颜色。
可设定逻辑波形的显示位置。
在同时记录模拟波形情况下，可最大限度地抑制波形
重叠。
3.7 测量条件的设定 4 （逻辑通道的设定）
选择 [ 测量设置 ] 画面
选择要设置的项目
确定
打开设定内容
选择内容
1
2
设定逻辑波形显示颜色 （根据需要）
在波形显示颜色的设定内容中选择。
选择 : OFF∗、红色、绿色、蓝色、黄色、粉红色、浅蓝色
(
∗ : 初始设定 )
设定逻辑波形的显示位置
位置 1
2
3
4
在 [ 显示位置 ] 的设定内容中选择。
选择 : 位置 1∗、位置 2、位置 3、位置 4( ∗ : 初始设定 )
3.8
附加注释
50
可对测量数据的标题或各输入波形附加注释。（最多 40 个半角字符）
用计算机应用软件查看数据时，可显示注释。
将下述字符保存为文本文件时，会进行如下转换。
3.8 附加注释
选择 [ 注释 ] 画面
选择要输入的项目
1
2
确定
显示字符输入画面。
3
选择要输入的字符
输入空格时
请选择空白栏。
确定
选择的字符在输入区中
显示。
输入区的操作。
选择 [OK]
确定输入区，然后返回注释画面。
输入结束
输入区
输入字符
文本转换后
^2 ^3 ^u ~o ~c ~e
