1.2
测量流程
13
3
1
第 1 章 概要

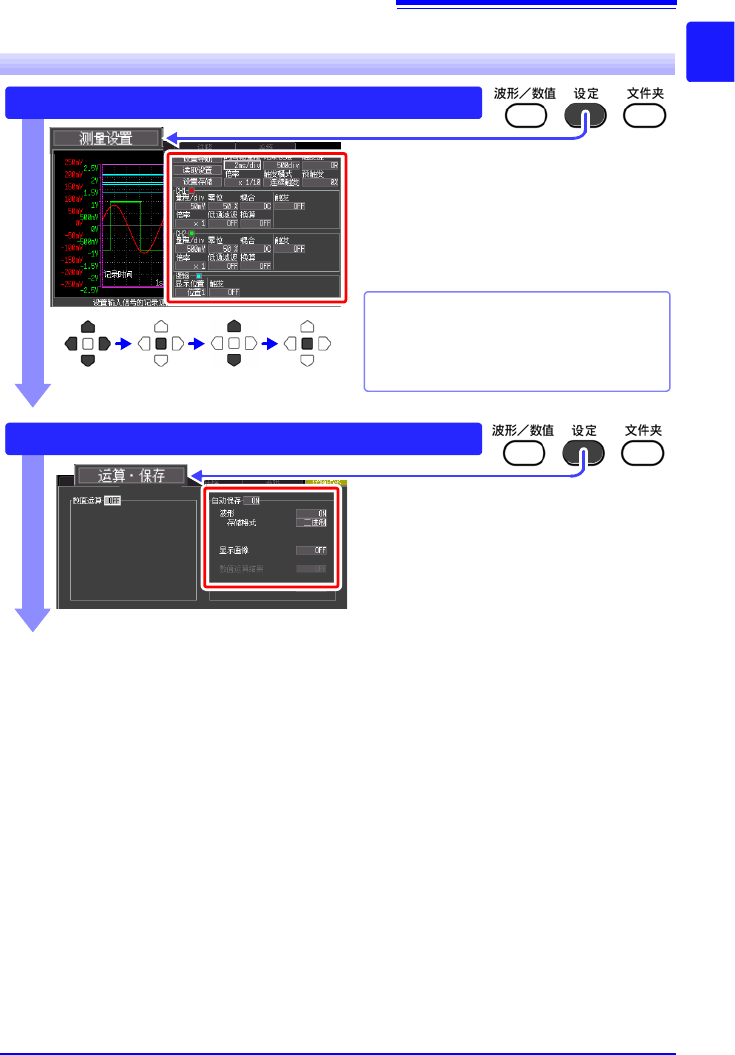

本仪器的设定
设定测量条件 (⇒ 第 35 页 )
使用现有设定数据时
从本仪器或 CF 卡读出设定数据，
进行测量。 (⇒ 第 82 页 )
时间轴（横轴）、电压轴（纵轴）和输入通道
等的设定。
不清楚量程等情况下，可使用自动设定
(⇒ 第 40 页 )
移动
项目
打开
内容
选择 确定
进行保存设定 （根据需要） (⇒ 第 74 页 )
自动保存测量数据时，请在测量开始之前设
定自动保存。
也可以在测量之后使用手动保存。
1.2
测量流程
14

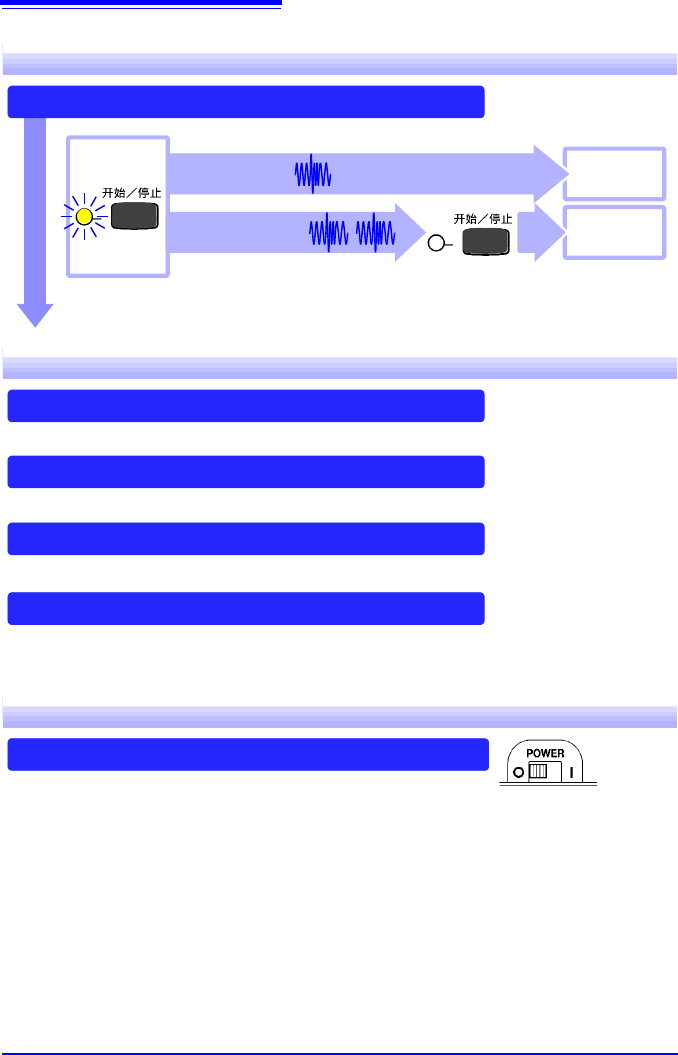

测量开始～结束
测量结束
按下开始 / 停止键 (⇒ 第 20 页 )
仅记录 1 次
触发 [ 单触发 ]
测量结束
测量开始
利用触发功能记录波形时，在输入波形与设定条件相一致
的情况下开始记录。
重复记录
触发 [ 连续触发 ]
数据分析
查看测量数据 (⇒ 第 61 页 )
可放大波形，确认数值。
保存数据 (⇒ 第 69 页 )
可保存设定数据、波形数据、显示画像以及数值运算结果。
进行运算 (⇒ 第 89 页 )
可对测量数据进行数值运算。
在计算机上查看 (⇒ 第 88 页 )
将附带的 USB 线连接到计算机上，从插入本仪器的 CF 卡读取数据。可利用本仪器专用的波形处理软
件分析记录数据。 (⇒ 附 6 页 )
结束
关闭电源 (⇒ 第 33 页 )
1.3
各部分的名称与功能
15
3
1
第 1 章 概要
1.3 各部分的名称与功能

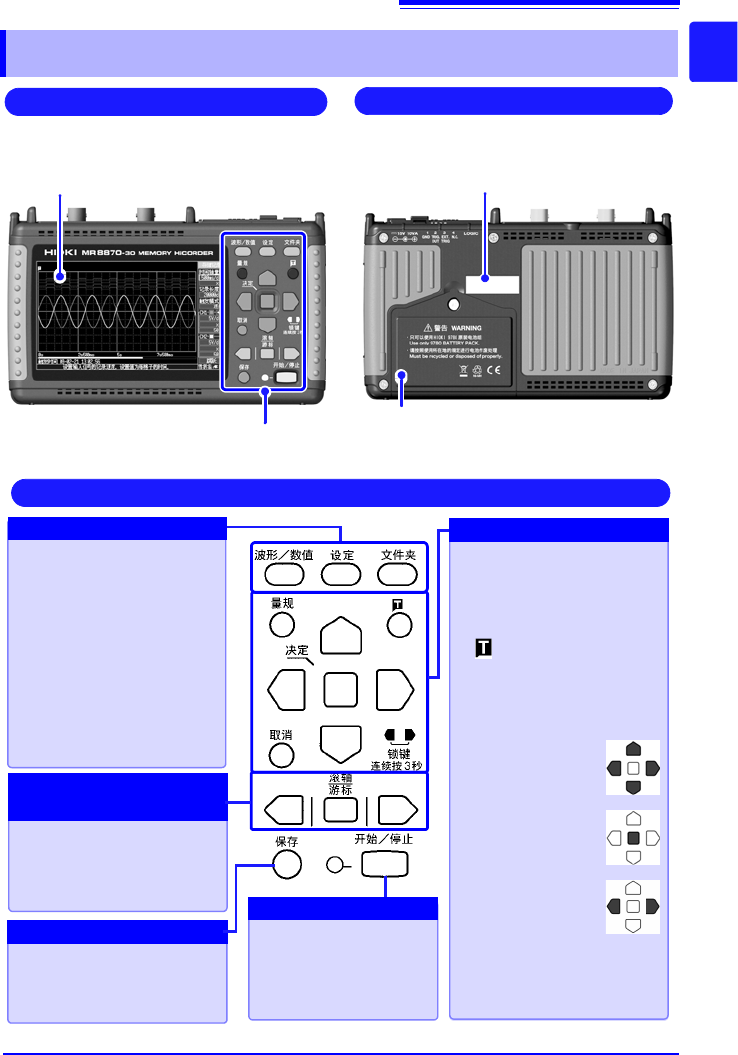

正 面
操作键
背 面
电池组收放盖 (⇒ 第 24 页 )
在内部安装选件 9780 电池组。
显示区 (⇒ 第 61 页 )
4.3 型 TFT 彩色液晶显示器
关于画面构成 (⇒ 第 17 页 )
序列号
表示序列号。
出于管理需要，请勿揭下。
操作键
波形 / 数值
切换波形画面与数值画面。(⇒
第 17 页 )
设定
显示设定画面。每按下一次
键，都会切换画面内的制表
键。 (⇒ 第 18 页 )
文件夹
显示文件信息。 (⇒ 第 18 页 )
量规
在波形画面中显示测量值的刻
度。每按下一次，会在显示和
不显示之间进行切换。
（手动触发）
手动触发。
取消
取消设定。
光标
移动画面上的闪烁光
标。
决定
设定内容的显示或确
定。
按键锁定
将操作键设为无效状
态。
同时按下左右键 3 秒
钟以上，可将按键锁定 / 解除。
手动保存时按下。
关于保存 (⇒ 第 74 页 )
利用中间的键选择波形滚动或
A/B 光标移动，利用左右键进
行移动。 (⇒ 第 19 页 )
设定和显示
保存数据
滚动波形
读取光标值
切换画面
开始、停止测量。
测量操作期间，左侧的
LED （绿色）点亮。
(⇒ 第 20 页 )
开始和停止测量
