5.2 查看测量值 65 3 5 第 5 章 分析波形 关于光标值 光标类型 例 说明 轨迹光标 表示 A 或 B 光标的时间值与测量值， 或者 A/B 光标之间的时间 差与测量值的差。 表示光标与波形交点的值。 （交点在波形上跟踪移动） 时间值 (t): A 或 B 光标的时间值 （触发位置或自 记录开始的 时间） B-A: A/B 光标之间的时间差 测量值： A 或 B 光标的测量 值 B-A: A/B 光标之间的测量值之差 纵光标…
5.2
查看测量值
64

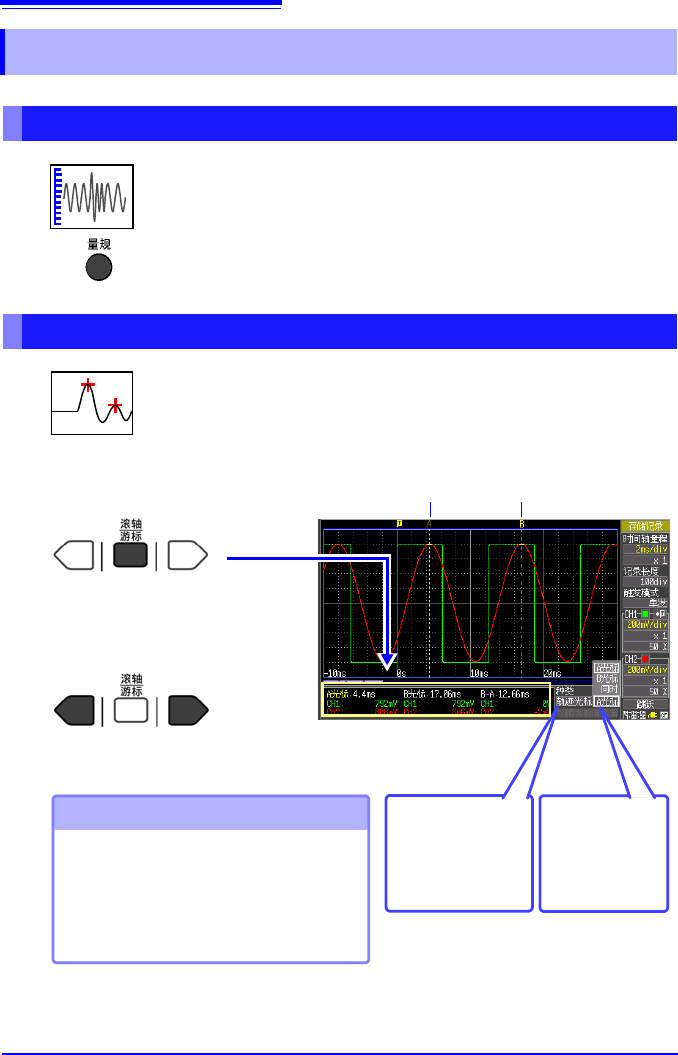

如果按下量规键，则可在画面左侧显示符合各通道量程的刻度。
可通过刻度确认测量值。刻度显示颜色与输入波形颜色相同。
需要取消刻度时，请再次按下量规键。
使用 A/B 光标 ，可用数值显示时间差、频率以及电位差 （转换
比时为转换比值）。
“关于光标值” (⇒ 第 65 页 )
5.2 查看测量值
显示刻度
查看光标值
A
B
需要变更光标类型时
光标值
[ 移动 ]
A 光标 ∗
B 光标
同时
( ∗ : 初始设定 )
1
显示 A/B 光标与
光标值
需要取消该显示时，请再次按下滚动
/ 光标键。
2
移动光标之后，可确认波形上的值。
如果边按着
取消键边进行操作，则
可按 1div 单位移动。
需要变更想要移动的光标时
在 [ 移动 ] 的设定内容中选择。
需要变更光标值类型时
在 [ 种类 ] 的设定内容中选择。
[ 种类 ]
轨迹光标 ∗
纵光标
横光标
( ∗ : 初始设定 )
A 光标 B 光标
如果在按下取消键的同时，按下滚轴 / 游
标
键，则可直接切换 [ 移动 ]。
5.2
查看测量值
65
3
5
第 5 章 分析波形

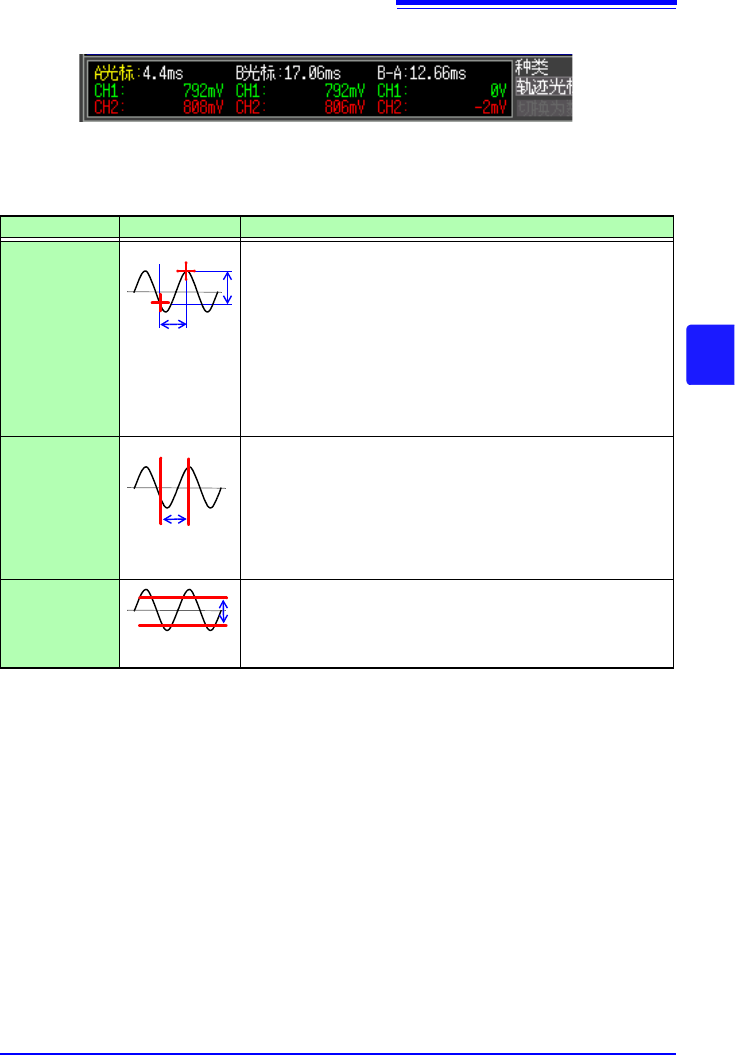

关于光标值
光标类型 例 说明
轨迹光标
表示 A 或 B 光标的时间值与测量值，或者 A/B 光标之间的时间
差与测量值的差。
表示光标与波形交点的值。（交点在波形上跟踪移动）
时间值 (t): A 或 B 光标的时间值 （触发位置或自记录开始的
时间）
B-A: A/B 光标之间的时间差
测量值： A或 B 光标的测量值
B-A: A/B 光标之间的测量值之差
纵光标
表示 A 或 B 光标的时间值与频率，或者 A/B 光标之间的时间差
与频率的差。
时间值 (t): A 或 B 光标的时间值 （触发位置或自记录开始的
时间）
频率 (f): 将时间值设为周期的频率
B-A: A/B 光标之间的时间差
横光标
表示所选通道的 A 或 B 光标的值，或者 A/B 光标之间的差。
测量值： A或 B 光标的值
B-A: A/B 光标间的值的差
跟踪光标时的光标值显示
AB
B-A
B-A
AB
B-A
A
B
B-A
5.2
查看测量值
66

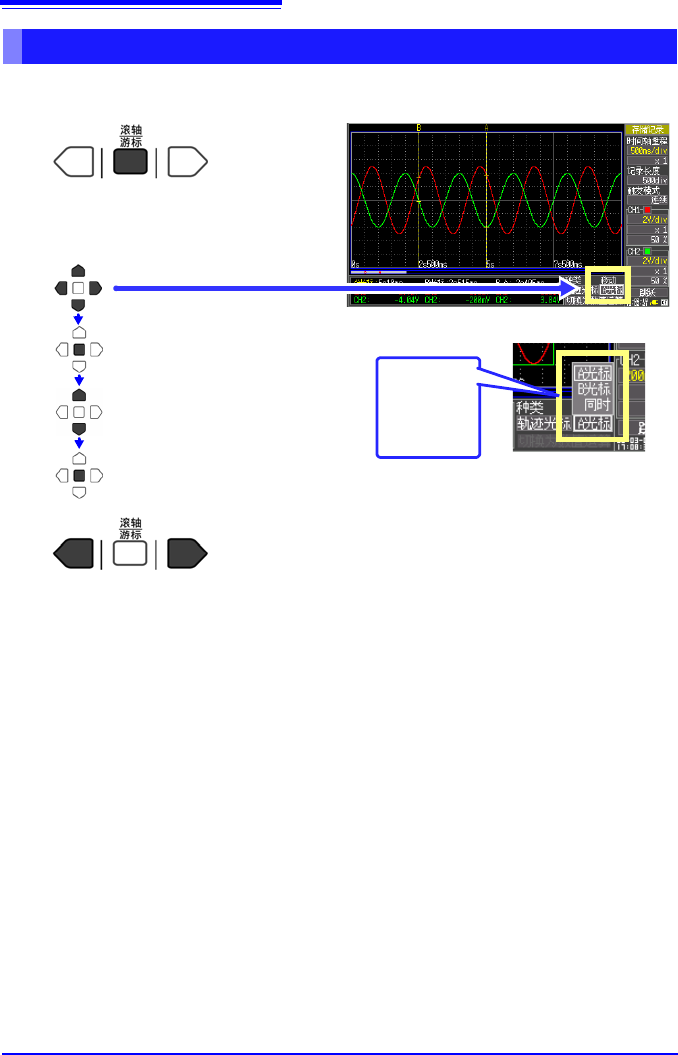

部分保存波形或者进行数值运算时，指定范围 （轨迹光标、纵光标）。
指定波形范围
1
显示 A/B 光标与光标值。
3
移动 A/B 光标，指定范围
选择 [ 移动 ]
2
确定
打开设定内容
选择要移动的光标
[ 移动 ]
A 光标
B 光标
同时
