5.2 查看测量值 66 部分保存波形或者进行数值运算时，指定范围 （轨迹光标、纵光标） 。 指定波形范围 1 显示 A/B 光标与光标值。 3 移动 A/B 光标，指定范围 选择 [ 移动 ] 2 确定 打开设定内容 选择要移动的光标 [ 移动 ] A 光标 B 光标 同时
5.2
查看测量值
65
3
5
第 5 章 分析波形
关于光标值
光标类型 例 说明
轨迹光标
表示 A 或 B 光标的时间值与测量值，或者 A/B 光标之间的时间
差与测量值的差。
表示光标与波形交点的值。（交点在波形上跟踪移动）
时间值 (t): A 或 B 光标的时间值 （触发位置或自记录开始的
时间）
B-A: A/B 光标之间的时间差
测量值： A或 B 光标的测量值
B-A: A/B 光标之间的测量值之差
纵光标
表示 A 或 B 光标的时间值与频率，或者 A/B 光标之间的时间差
与频率的差。
时间值 (t): A 或 B 光标的时间值 （触发位置或自记录开始的
时间）
频率 (f): 将时间值设为周期的频率
B-A: A/B 光标之间的时间差
横光标
表示所选通道的 A 或 B 光标的值，或者 A/B 光标之间的差。
测量值： A或 B 光标的值
B-A: A/B 光标间的值的差
跟踪光标时的光标值显示
AB
B-A
B-A
AB
B-A
A
B
B-A
5.2
查看测量值
66
部分保存波形或者进行数值运算时，指定范围 （轨迹光标、纵光标）。
指定波形范围
1
显示 A/B 光标与光标值。
3
移动 A/B 光标，指定范围
选择 [ 移动 ]
2
确定
打开设定内容
选择要移动的光标
[ 移动 ]
A 光标
B 光标
同时
5.2
查看测量值
67
3
5
第 5 章 分析波形

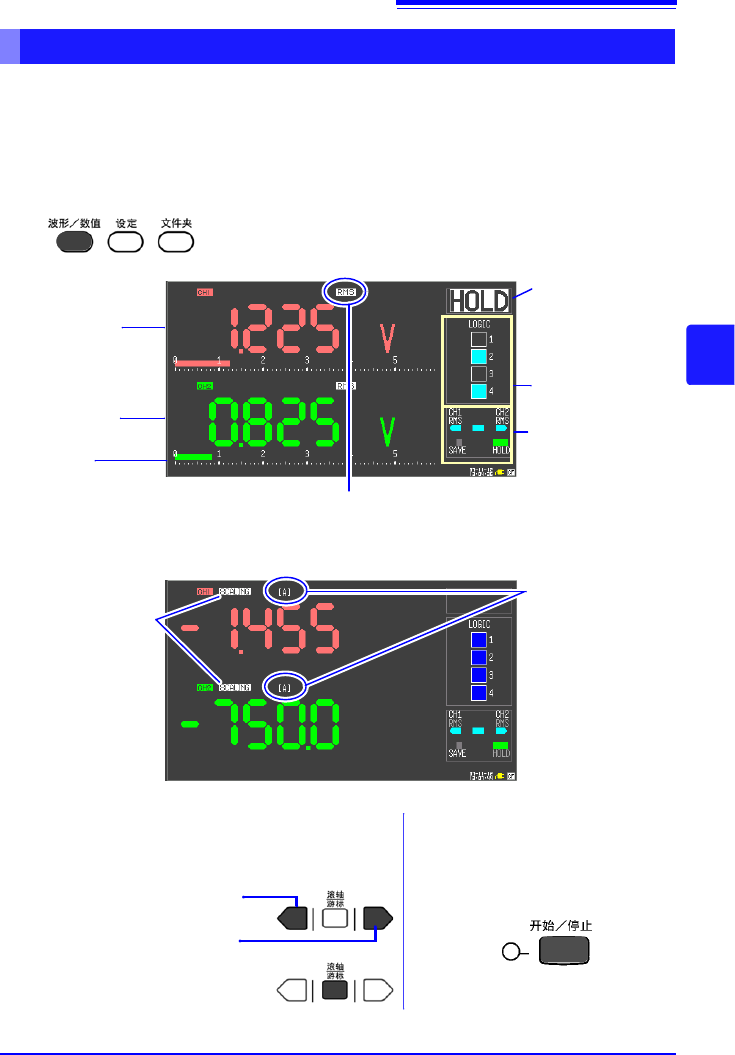

可用数值显示当前输入的工频电源 （50/60Hz）或直流信号的输入电压。数字量显示可切换
为瞬时值与有效值的显示。
瞬时值 : 输入电压
有效 : 输入电压有效值运算后的值 (⇒ 第 93 页 )
在工频电源 （50/60Hz）和直流信号以外的输入电压下，不会显示正确的有效值。输入电压
的峰值超过 450V 时会显示 OVER。
查看输入信号的数值 （数值显示功能）
CH1 的数值
CH2 的数值
仅 RMS （有效值）时显示
（显示瞬时值或 RMS）
保持显示
仅在固定显示数值
时显示。
通常显示
转换比设置时
刻度
逻辑瞬时值
( □ : 0、■ : 1)
转换比显示
仅显示设置转换比
的通道
(
⇒ 第 48 页 )。
通过转换比设置进
行换算的单位
对应于操作键。
1
选择数值画面
切换瞬时值与有效值
2
固定 （保持显示）和解除
显示
3
仅切换 CH1 的值
CH1 与 CH2 的值
都进行切换
仅切换 CH2 的值
每按下一次键都进行切换。
最大 5500 个计数值
每按下一次键都进行切换。
