4.2 设定模拟通道的触发 55 3 4 第 4 章 设定触发 设定输入通道 CH1 、 CH2 的触发。 也可以在波形画面中设定。 4.2 设定模拟通道的触发 选择 [ 测量设置 ] 画面 选择要设定的项目 确定 打开设定内容 选择内容 1 2 显示波形画面 [ 选择 ] T 确定 1 2 显示触发设定项目。 可进行触发电平、 斜率 、 触发滤波 器以及频率的设定。 触发设定项目 需要返回到通道设定显示时 ， 请再 次选择切换栏，然后…
4.1
设定记录条件
54

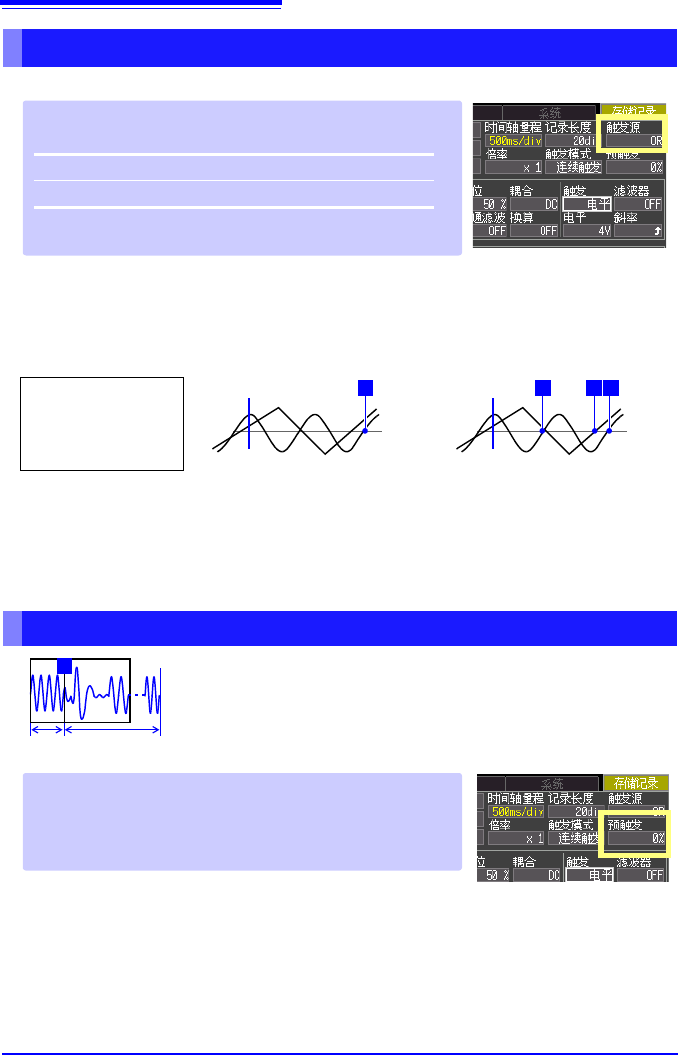

在模拟触发、逻辑触发和外部触发之间，设定触发的成立条件 （AND/OR ）。
要记录触发前的波形时进行设定。将触发位置（触发点）设定在
全体记录长度的几 % 位置上。
设定触发源 （AND/OR）
在 [ 触发源 ] 的设定内容中选择。
选择 :( ∗ : 初始设定 )
OR
∗
某个触发源的设定条件成立时，开始触发。
AND
所有触发源的设定条件成立时开始触发。
[AND]
一方在 0 V 之上，另一方
自下向上穿过
[OR]
任一方自下向上穿过
T
测量开始
触发 ................ 电平
滤波器 ............. OFF
电平 ...................0 V
斜率 .................... ↑
波形穿过 0V 的上升 ( ↑ ) 时开始触发的情况
选择 [AND] 时
如果开始测量时触发条件已经成立，则不进行触发。
如果所有的触发源一旦没有满足成立条件，则会在条件再次成立时开始触发。
T T T
测量开始
记录长度为 [ 连续 ] 时，触发源的设定变为无效状态。
设定预触发
80%
20%
T
在 [ 预触发 ] 的设定内容中选择。
选择 : 0∗、5、10、20、30、40、50、60、70、80、90、
95、 100%
(
∗ : 初始设定 )
[ 待预触发 ] 与 [ 待触发 ] 的差异
如果开始测量，则事先记录预触发设定部分。该记录中显示 [ 待预触发 ]。预触发设定部分记录结
束时，在开始触发之前的时间内显示 [ 待触发 ]。
[ 待预触发 ] 期间，即使触发条件成立，也不进行触发。
记录长度为 [ 连续 ] 时，预触发的设定变为无效。
4.2
设定模拟通道的触发
55
3
4
第 4 章 设定触发

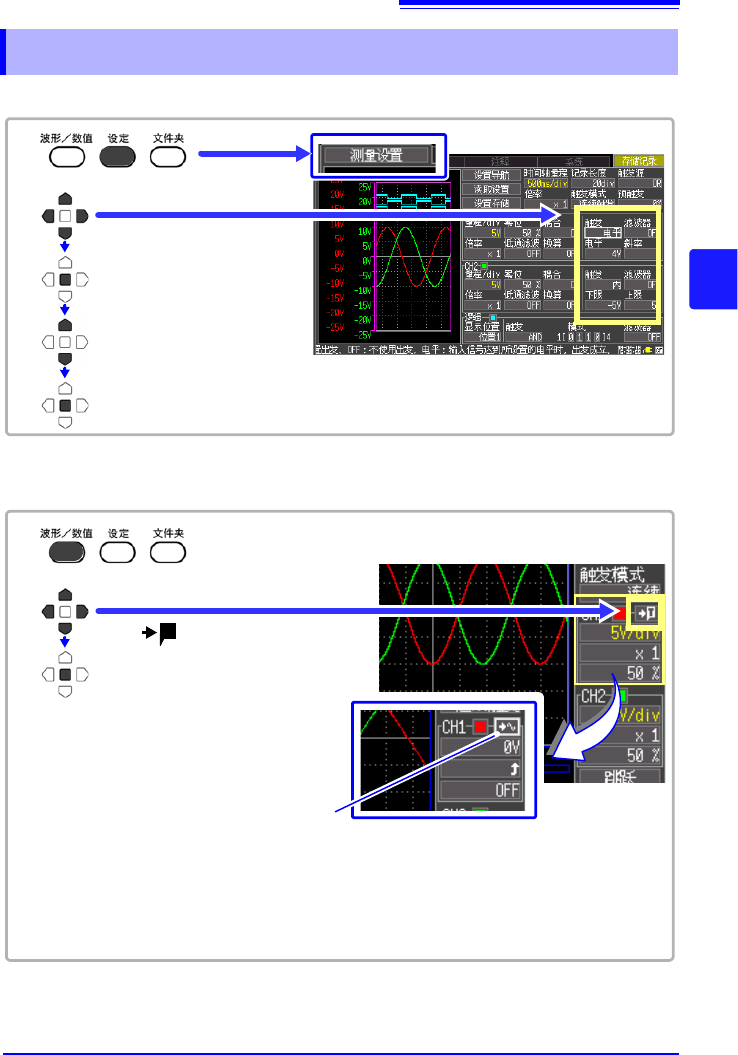

设定输入通道 CH1、 CH2 的触发。
也可以在波形画面中设定。
4.2 设定模拟通道的触发
选择 [ 测量设置 ] 画面
选择要设定的项目
确定
打开设定内容
选择内容
1
2
显示波形画面
[ 选择 ]
T
确定
1
2
显示触发设定项目。
可进行触发电平、斜率、触发滤波
器以及频率的设定。
触发设定项目
需要返回到通道设定显示时，请再
次选择切换栏，然后按下决定键。
通道设定项目
4.2
设定模拟通道的触发
56

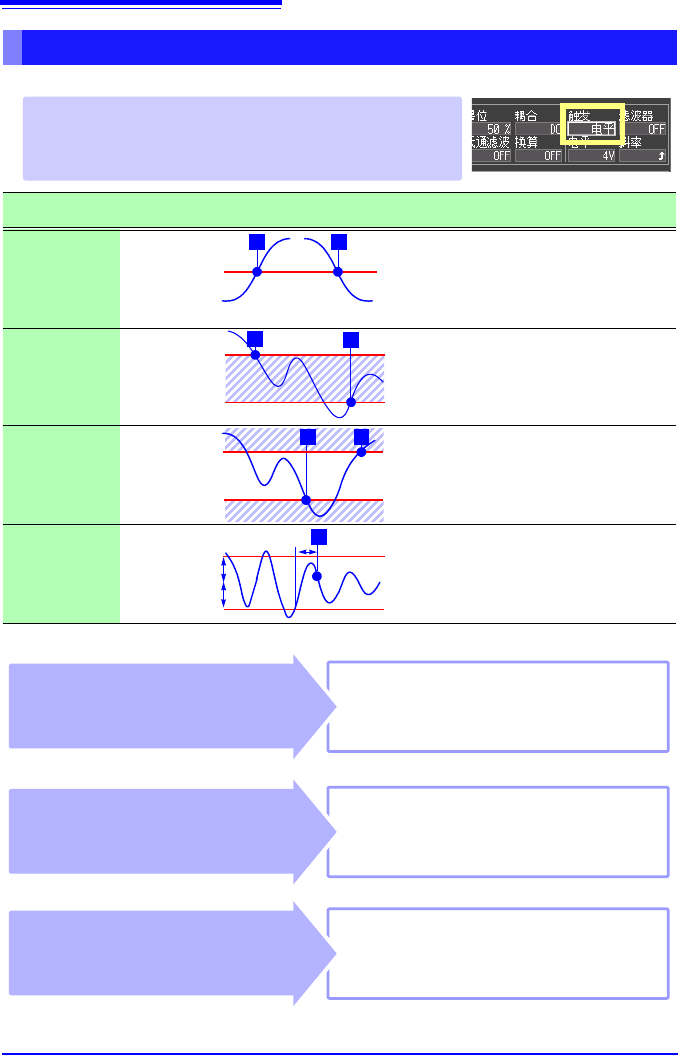

设定触发类型。设定内容因触发类型而异。
触发设定举例
设定模拟触发的类型
在 [ 触发 ] 的设定内容中选择。
选择 : OFF∗、电平、内、外、电压下降
(
∗ : 初始设定 )
模拟触发
([ ]: 显示 )
触发举例 内容
电平触发
[ 电平 ]
输入信号穿过设定的触发电平 ( 电压值 ) 时，
开始触发。
窗口
内部触发
[ 内 ]
输入信号进入到所设定上限值、下限值的范围
内时开始触发。
窗口
外部触发
[ 外 ]
输入信号偏离所设定上限值、下限值的范围时
开始触发。
电压下降触发
[ 电压下降 ]
在设定的工频电源中，当输入信号低于触发电
平时开始触发。
触发电平
输入波形
斜率触发 :
[ ↓ ]
[ ↑ ]
T T
T
T
上限值
下限值
上限值
下限值
TT
1/2 周期
触发电平
T
需要查看输入信号 为 200 mV 以上时的数
据
触发 ......................... 电平 （电平触发）
电平 ......................... 200 mV
斜率 ......................... ↑ ( 上升 )
需要查看输入信号超出 1V ～ -1V 范围时的
数据
触发 ......................... 外部 ( 窗口外部触发 )
上限 ......................... 1 V
下限 ......................... -1 V
需要查看工频电源为 50Hz、
约 220 Vrms (311 Vpeak)
低于 198 Vrms (280 Vpeak) 以下时的
输入信号数据
触发 ......................... 电压下降
电平 ......................... 280 V
频率 ......................... 50 Hz
