1.2 测量流程 13 3 1 第 1 章 概要 本仪器的设定 设定测量条件 ( ⇒ 第 35 页 ) 使用现有设定数据时 从本仪器或 CF 卡读出设定数据 ， 进行测量。 ( ⇒ 第 82 页 ) 时间轴 （横轴） 、 电压轴 （纵轴） 和输入通道 等的设定。 不清楚量程等情况下，可使用自 动设定 ( ⇒ 第 40 页 ) 移动 项目 打开 内容 选择 确定 进行保存设定 （根据需要） ( ⇒ 第 74 页 ) 自动保存测量数据时， …
1.2
测量流程
12
1.2 测量流程

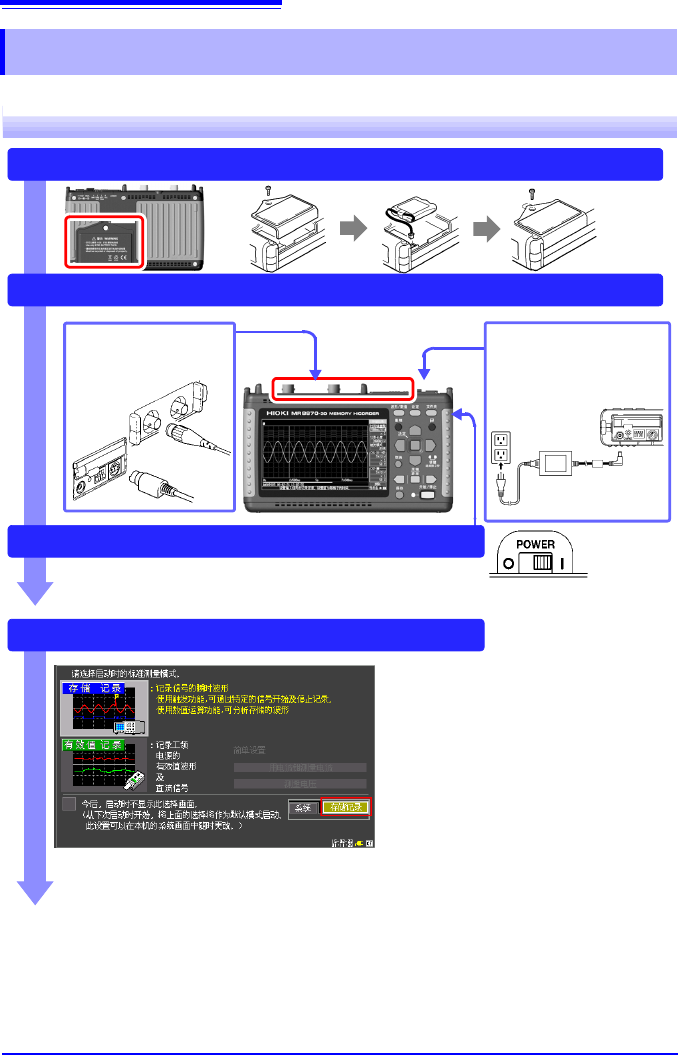

放置、连接和接通电源
连接 AC
适配器 (⇒ 第 27 页 )
安装电池组 （选件） (⇒ 第 24 页 )
连接 (⇒ 第 23 页 ) 放置 (⇒ 第 6 页 ) 本仪器
接通电源 (⇒ 第 33 页 )
连接
线缆 (⇒ 第 28 页 )
设置测量模式 (⇒ 第 36 页 )
存储记录模式
记录信号的瞬时波形。
可使用触发、数值运算。
有效值记录模式
记录工频电源 （50 Hz、 60 Hz）
有效值波形与直流信号。
此后将在存储记录模式的画面中进行说明
1.2
测量流程
13
3
1
第 1 章 概要
本仪器的设定
设定测量条件 (⇒ 第 35 页 )
使用现有设定数据时
从本仪器或 CF 卡读出设定数据，
进行测量。 (⇒ 第 82 页 )
时间轴（横轴）、电压轴（纵轴）和输入通道
等的设定。
不清楚量程等情况下，可使用自动设定
(⇒ 第 40 页 )
移动
项目
打开
内容
选择 确定
进行保存设定 （根据需要） (⇒ 第 74 页 )
自动保存测量数据时，请在测量开始之前设
定自动保存。
也可以在测量之后使用手动保存。
1.2
测量流程
14
测量开始～结束
测量结束
按下开始 / 停止键 (⇒ 第 20 页 )
仅记录 1 次
触发 [ 单触发 ]
测量结束
测量开始
利用触发功能记录波形时，在输入波形与设定条件相一致
的情况下开始记录。
重复记录
触发 [ 连续触发 ]
数据分析
查看测量数据 (⇒ 第 61 页 )
可放大波形，确认数值。
保存数据 (⇒ 第 69 页 )
可保存设定数据、波形数据、显示画像以及数值运算结果。
进行运算 (⇒ 第 89 页 )
可对测量数据进行数值运算。
在计算机上查看 (⇒ 第 88 页 )
将附带的 USB 线连接到计算机上，从插入本仪器的 CF 卡读取数据。可利用本仪器专用的波形处理软
件分析记录数据。 (⇒ 附 6 页 )
结束
关闭电源 (⇒ 第 33 页 )
