1.3 各部分的名称与功能 16 上 面 AC 适配器连接端子 连接附带的 Z1005 AC 适 配器。 ( ⇒ 第 27 页 ) CF CARD 插口 插入选件 CF 卡。 ( ⇒ 第 71 页 ) BNC 端子 连接选件连接线或电流钳等。 ( ⇒ 第 28 页 ) CHARGE LED 电池充电期间点亮。 ( ⇒ 第 26 页 ) 逻辑端子 连接选件逻辑探头。 ( ⇒ 第 31 页 ) 外部控制端子 可从外部输入或输出信号。 ( ⇒…
1.3
各部分的名称与功能
15
3
1
第 1 章 概要
1.3 各部分的名称与功能
正 面
操作键
背 面
电池组收放盖 (⇒ 第 24 页 )
在内部安装选件 9780 电池组。
显示区 (⇒ 第 61 页 )
4.3 型 TFT 彩色液晶显示器
关于画面构成 (⇒ 第 17 页 )
序列号
表示序列号。
出于管理需要，请勿揭下。
操作键
波形 / 数值
切换波形画面与数值画面。(⇒
第 17 页 )
设定
显示设定画面。每按下一次
键，都会切换画面内的制表
键。 (⇒ 第 18 页 )
文件夹
显示文件信息。 (⇒ 第 18 页 )
量规
在波形画面中显示测量值的刻
度。每按下一次，会在显示和
不显示之间进行切换。
（手动触发）
手动触发。
取消
取消设定。
光标
移动画面上的闪烁光
标。
决定
设定内容的显示或确
定。
按键锁定
将操作键设为无效状
态。
同时按下左右键 3 秒
钟以上，可将按键锁定 / 解除。
手动保存时按下。
关于保存 (⇒ 第 74 页 )
利用中间的键选择波形滚动或
A/B 光标移动，利用左右键进
行移动。 (⇒ 第 19 页 )
设定和显示
保存数据
滚动波形
读取光标值
切换画面
开始、停止测量。
测量操作期间，左侧的
LED （绿色）点亮。
(⇒ 第 20 页 )
开始和停止测量
1.3
各部分的名称与功能
16

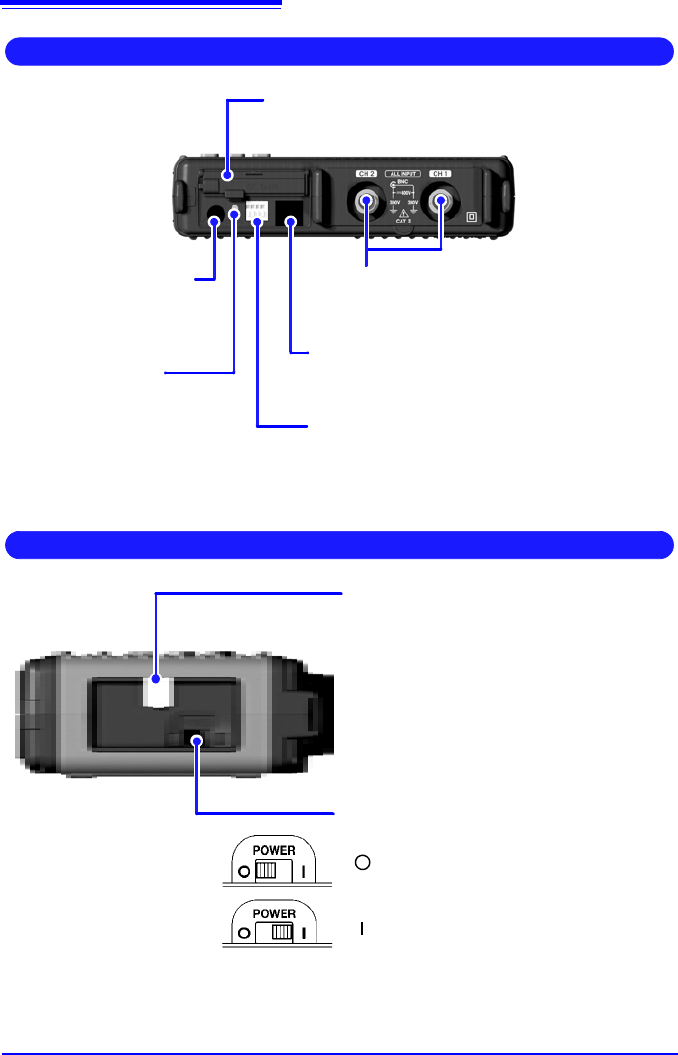

上 面
AC 适配器连接端子
连接附带的 Z1005 AC 适配器。
(⇒ 第 27 页 )
CF CARD 插口
插入选件 CF 卡。 (⇒ 第 71 页 )
BNC 端子
连接选件连接线或电流钳等。
(⇒ 第 28 页 )
CHARGE LED
电池充电期间点亮。
(⇒ 第 26 页 )
逻辑端子
连接选件逻辑探头。
(⇒ 第 31 页 )
外部控制端子
可从外部输入或输出信号。
(⇒ 第 101 页 )
右 侧 面
POWER 开关
进行电源的开 / 关。 (⇒ 第 33 页 )
電源关
电源开
USB 接头
(USB2.0 小型 B 接头 )
打开保护盖，连接附带的 USB 连接线。(⇒ 第 88
页 )
与计算机连接之后，可传送 CF 卡内保存的数
据。
1.4
画面构成
17
3
1
第 1 章 概要
1.4 画面构成
每按下一次键，都
对画面进行切换。
画面下方显示操作
说明。
波形画面
用波形显示读取至本仪器内的数
据。
关于波形画面 (⇒ 第 61 页 )
数值画面
用数值显示当前输入的信号。可
切换真有效值与瞬时值的显示，
也可以固定该值。
关于数值画面 (⇒ 第 67 页 )
波形 / 数值画面
关于图标
时钟
对时方法
(⇒ 第 98 页 )
电源显示
表示电源的状态。
AC 适配器驱动
电池组满容量
由电池组驱动
由电池组驱动，但电池组余量不
足
CF 卡
插入 CF 卡时显示。
