5.1 查看波形 63 3 5 第 5 章 分析波形 在波形的记录长度较长等情况下， 可指定波形的显示位置以使其 显示在画面中。 查看任意波形位置 （跳跃功能） 选择 [ 跳跃 ] 确定 1 2 利用 标记将当前显示的波 形位置显示在滚动条上。 3 将 标记移动到要在画面中 显示的波形的位置上 显示 标记位置的波形。 确定 选择波形画面 4
5.1
查看波形
62
可利用滚轴／游标键滚动正在测量或已测量的波形。
如果在滚动模式显示期间在
∗
处滚动波形，则可停止滚动模式显
示，并随意查看测量之前的波形。
要返回滚动模式显示时，请将光标对准画面右下角的
[ 跟踪滚动 ]，然后按下决定键。或者 , 如滚动到右侧 , 将返回滚
动模式。
∗ 关于滚动模式显示：
波形画面中显示的 1 div 为 50 ms 以上时，画面自动进行滚动，并
始终显示最新的波形。
如果在按下取消键的同时按下滚轴 / 游标的左、右键，则波形的
开头或结束会跳至触发位置。
可利用滚动条确认画面中显示的波形在已记录的所有波形中处
于什么位置。
此外，显示触发的时刻、触发位置以及 A/B 光标 （使用纵向光
标和跟踪光标时）位置。
可在时间轴 （横轴）方向上放大波形，查看详细数据。另外，通
过缩小时间轴，可迅速读取全体的变化。即使在测量期间，也可
以变更放大和压缩比例。另外，画面上有 A/B 光标时，可以光标
为基准进行放大和缩小 ( 仅限于测量结束后 )。
存储记录模式时从倍率中选择；有效值记录模式时，从横轴的设
置内容中选择。
滚动波形
显示画面
过去
最新
确认波形位置
时间轴放大率 × 1
× 2
× 1/2
记录长度为 200div 时
画面显示范围 (20 div)
滚动条
所有波形 (200 div)
即使记录长度相同，滚动条的
画面显示范围宽度也会因时间
轴的放大和压缩比例而异。
放大和缩小 （横轴方向）
在 [x1]( 显示倍率 ) 的设定内容中选择。
选择 : x10、 x5、 x2、 x1∗、
x1/2、 x1/5、 x1/10、 x1/20、 x1/50、
x1/100、 x1/200、 x1/500、 x1/1000
(
∗ : 初始设定 )
5.1
查看波形
63
3
5
第 5 章 分析波形

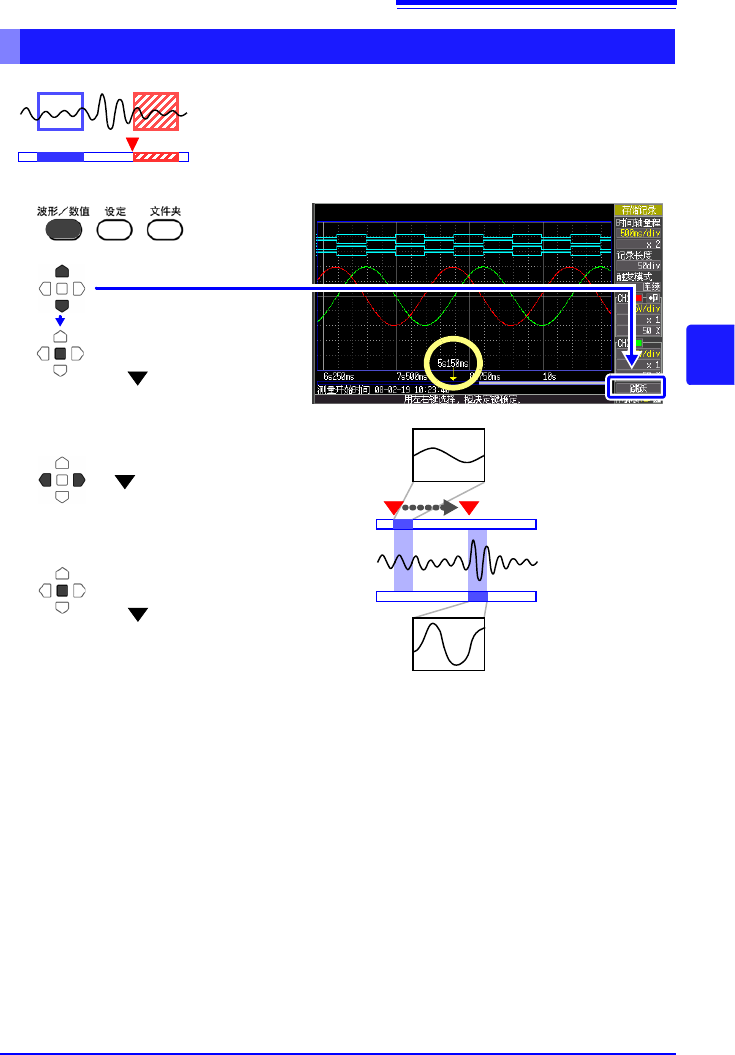

在波形的记录长度较长等情况下，可指定波形的显示位置以使其
显示在画面中。
查看任意波形位置 （跳跃功能）
选择 [ 跳跃 ]
确定
1
2
利用 标记将当前显示的波
形位置显示在滚动条上。
3
将 标记移动到要在画面中
显示的波形的位置上
显示 标记位置的波形。
确定
选择波形画面
4
5.2
查看测量值
64
如果按下量规键，则可在画面左侧显示符合各通道量程的刻度。
可通过刻度确认测量值。刻度显示颜色与输入波形颜色相同。
需要取消刻度时，请再次按下量规键。
使用 A/B 光标 ，可用数值显示时间差、频率以及电位差 （转换
比时为转换比值）。
“关于光标值” (⇒ 第 65 页 )
5.2 查看测量值
显示刻度
查看光标值
A
B
需要变更光标类型时
光标值
[ 移动 ]
A 光标 ∗
B 光标
同时
( ∗ : 初始设定 )
1
显示 A/B 光标与
光标值
需要取消该显示时，请再次按下滚动
/ 光标键。
2
移动光标之后，可确认波形上的值。
如果边按着
取消键边进行操作，则
可按 1div 单位移动。
需要变更想要移动的光标时
在 [ 移动 ] 的设定内容中选择。
需要变更光标值类型时
在 [ 种类 ] 的设定内容中选择。
[ 种类 ]
轨迹光标 ∗
纵光标
横光标
( ∗ : 初始设定 )
A 光标 B 光标
如果在按下取消键的同时，按下滚轴 / 游
标
键，则可直接切换 [ 移动 ]。
