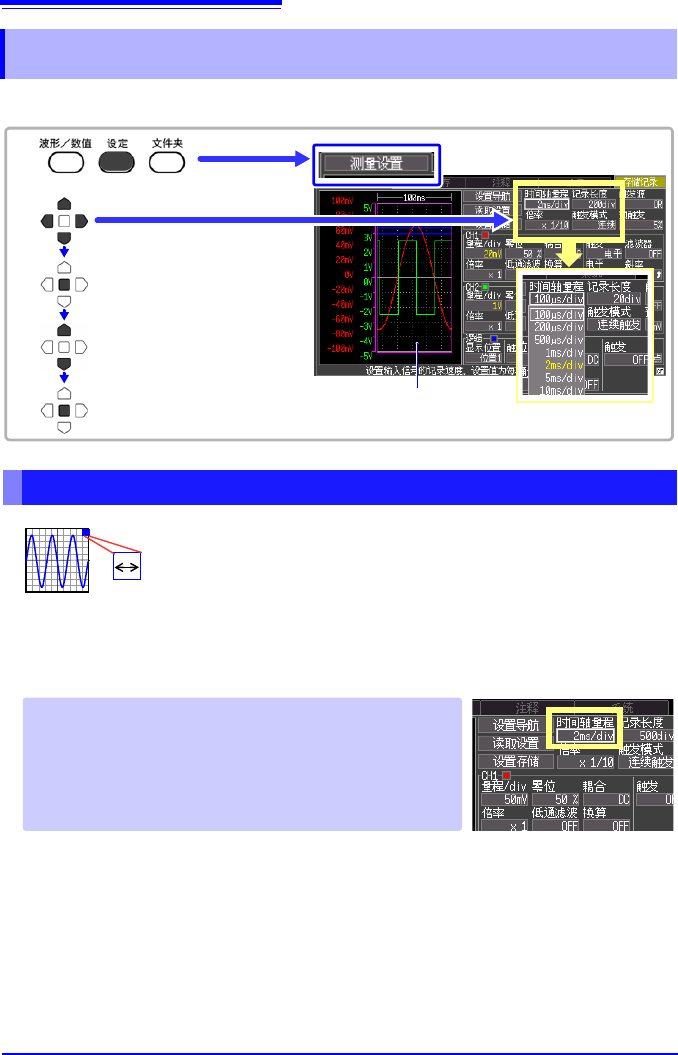

3.4
测量条件的设定
1
（设定横轴）
42
在查看 [ 测量设置 ] 画面左侧波形监视的同时进行设定。
设定横轴 1 div 的时间。
采样速度 = 时间轴 (s/div)/100 (1 div 内的数据数 )
1div 含有 100 个采样数据。（倍率× 1 时）
时间轴量程设定值越小，就能越详细地进行分析。（量程的确定方
法 (⇒ 附 11 页 )
波形画面中显示的 1 div 为 50 ms 以上时，测量期间则会在自动滚
动波形的同时进行显示 （滚动模式显示功能）。
3.4 测量条件的设定 1 （设定横轴）
选择 [ 测量设置 ] 画面
选择要设置的项目
确定
打开设定内容
选择内容
1
2
波形监视
设定时间轴量程
1div
在 [ 时间轴量程 ] 的设定内容中选择。
选择 : 100∗、 200、 500 µs、
1、 2、 5、 10、 20、 50、 100、 200、 500 ms、
1、 2、 5、 10、 30 s、
1、 2、 5 min [/div] (
∗ : 初始设定 )
3.4
测量条件的设定
1
（设定横轴）
43
3
3
第 3 章 测量前的设定
利用 div 数设定记录长度。
记录时间 = 时间轴 (s/div) ×记录长度 (div)
记录长度 [ 连续 ] 时
• 记录长度 [ 连续 ] 可在 50 ms/div 以上的较长时间轴时进行设置。
例如，时间轴量程设为 10 ms/div 的时候，如果记录长度设定为 [ 连续 ]，则强制将时间轴设定为 50
ms/div。
• 测量期间不显示时间值。
• 不能使用触发功能 (
⇒ 第 53 页 ) 和外部触发输入 (⇒ 第 103 页 )。
• 触发模式 (⇒ 第 44 页 ) 被固定为 [ 单触发 ]。
另外 , 超出最大记录长度 (20,000 div) 时变化如下。
• 从停止纪录时开始回溯，可留下最多 20000 个 div 的数据。
• 无论是自动保存还是手动保存，从停止纪录时开始回溯，CF 卡中可保存的数据最多为 20000 个 div。
• 波形画面的时间值显示变为负值 （以记录结束的时间为 0s）。
根据需要设定横轴方向的显示倍率。
设定记录长度 （div 数）
20div
记录长度
在 [ 记录长度 ] 的设定内容中选择。
选择 : 20∗、50、100、200、500、1000、2000、5000、
10000、 20000 [div]、连续 (
∗ : 初始设定 )
设定显示倍率 （根据需要）
通常显示
放大显示 (x2)
在 [ 倍率 ] 的设定内容中选择。
选择 : x10、 x5、 x2、 x1∗、 x1/2、 x1/5、 x1/10、 x1/20、
x1/50、x1/100、x1/200、x1/500、x1/1000 (
∗ : 初始
设定 )

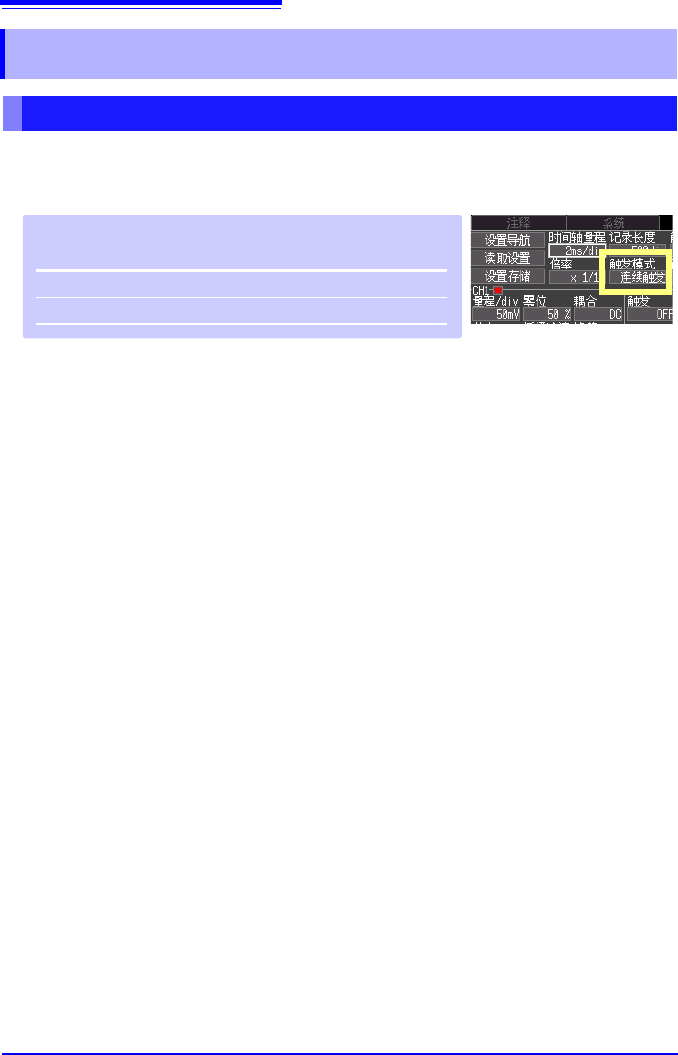

3.5
测量条件的设定
2
（设定记录条件）
44
将所设定的记录长度部分设定为 1 次记录或重复记录。
如果要仅在任意条件时开始记录，则需设定其他触发。
参照 :“第 4 章 设定触发” (⇒ 第 53 页 )
触发模式 [ 连续触发 ] 时
由于在记录结束到下一次待触发之间的处理 （波形显示处理、自动保存、运算处理）期间，触发变
为无效状态，因此可能不会进行触发。
记录长度 [ 连续 ] 时
触发模式被固定为 [ 单触发 ]。
3.5 测量条件的设定 2 （设定记录条件）
设定触发模式
在 [ 触发模式 ] 的设定内容中选择。
选择 :( ∗ : 初始设定 )
单触发 仅记录 1 次就结束。
连续触发 ∗ 按下开始 / 停止键之前重复记录。
